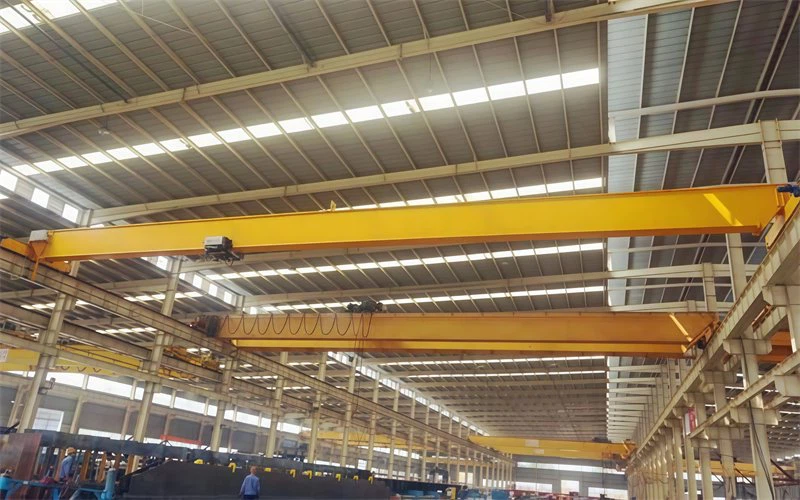

Jednonosníkový jeřáb Eot



Jednonosníkový jeřáb EOT - Představení produktu. Jednonosníkový jeřáb EOT je vysoce efektivní řešení pro manipulaci s materiálem navržené pro přepravu těžkých břemen v průmyslových prostředích, jako jsou sklady, výrobní zařízení a dílny. Tyto jeřáby jsou navrženy pro spolehlivost, hospodárnost a všestrannost, díky čemuž jsou ideální pro širokou škálu aplikací.

Jednonosníkový jeřáb -Klíčové vlastnosti:Kompaktní design:Struktura s jedním nosníkem snižuje hmotnost a maximalizuje využití prostoru.Ideální pro zařízení s omezenou světlou výškou a nízkými požadavky na světlou výšku.Vysoká účinnost:Vybavený robustním zdvihacím systémem pro hladké a přesné zvedání nákladu.Zajišťuje minimální spotřeba energie a maximální provozní účinnost.

Jednonosníkový jeřáb - Odolná konstrukce: Vyrobeno z vysoce kvalitní oceli s vynikající strukturální integritou. Odolné proti opotřebení, zajišťující dlouhou životnost. Snadná instalace:

Jednoduchá a rychlá instalace díky lehké konstrukci. Vhodné pro nové konstrukce i dovybavení stávajících systémů.

Možnosti přizpůsobení jeřábu s jedním nosníkem: K dispozici s různými nosnostmi, rozpětími a výškami, aby vyhovovaly specifickým požadavkům projektu. Více možností ovládání, včetně dálkového ovládání a ovládání kabiny.

Hlavní součásti Motor, Motor, Převodovka

Místo původu Henan, Čína

Záruka 2 roky

Hmotnost (KG) 1550 kg

Nosnost 16t

Zvedací mechanismus evropský typ kladkostroje

Rychlost zdvihu 0,8/5 m/min

Průmyslové napětí 380v50hz3p nebo požadavky zákazníků

Způsob ovládání Přívěsek+Vzdálený (přizpůsobený)

Pracovní povinnost A5

Pracovní teplota -25~+40 stupňů

Aplikační továrna/skladová logistika/nákladiště

Barevné požadavky zákazníků





1.Hlavní světlo

1) Jednonosníkový jeřáb EOT – přehled hlavního nosníku Hlavní nosník je nejdůležitější konstrukční součástí jednonosníkového jeřábu EOT. Funguje jako primární nosný prvek, podpírá kladkostroj a usnadňuje plynulý pohyb břemen po rozpětí jeřábu. Dobře navržený hlavní nosník zajišťuje, že jeřáb funguje efektivně, bezpečně a spolehlivě i v náročných podmínkách.

2) Klíčové vlastnosti hlavního nosníku:Vysokopevnostní konstrukce: Vyrobeno z prvotřídní konstrukční oceli (např. Q235B nebo Q345B) pro vynikající pevnost a odolnost. Navrženo pro efektivní zvládání dynamického a statického zatížení. Optimalizovaný design: Typicky obsahuje krabici profil nosníku nebo I-nosníku, v závislosti na požadavcích na zatížení a aplikaci. Lehká a přitom tuhá konstrukce snižuje celkovou vlastní hmotnost jeřábu a zlepšuje energetickou účinnost.

3) Přesné strojírenství: Vyrobeno pokročilými technikami svařování a řezání, aby byla zajištěna jednotnost a přesnost. Optimalizovaný design klenutí zabraňuje deformaci při velkém zatížení. Povrchová úprava: Antikorozní nátěr, jako je základní a polyuretanový nátěr, zvyšuje trvanlivost a odolnost vůči korozi, dokonce i v drsných prostředích.

4) Integrované mechanismy: Vybaveno kolejnicemi pro kladkostroj a vozík, aby se hladce pohybovaly podél nosníku. Vyztužené výztuhami pro větší pevnost a stabilitu. Přizpůsobení: K dispozici v různých rozpětích, délkách a kapacitách, aby vyhovovaly různým aplikacím. specifické rychlosti zdvihu, nosnosti a pracovní cykly.

Zvedací systém

Jednonosníkový jeřáb EOT – přehled zvedacího systému Zvedací systém je základní funkční součástí jednonosníkového jeřábu EOT, který je zodpovědný za zvedání, spouštění a přidržování břemen. Zahrnuje kombinaci zvedacích mechanismů navržených pro bezpečnost, efektivitu a spolehlivost při manipulaci s různými materiály. Zvedací systém je navržen tak, aby zajistil hladký provoz, vysokou přesnost a dlouhou životnost.

Komponenty zvedacího systému: Elektrický lanový kladkostroj nebo řetězový kladkostroj: Primární zvedací zařízení, obvykle namontované na jednom nosníku. Lanový kladkostroj: Ideální pro vyšší kapacity a větší výšky zdvihu. Řetězový kladkostroj: Vhodný pro lehčí břemena a aplikace vyžadující kompaktnost zařízení.

Motor: Silný motor pohání kladkostroj, který zajišťuje plynulé a spolehlivé zvedání. Vybaveno energeticky účinnými motory nenáročnými na údržbu, které splňují mezinárodní standardy (např. energetická třída IE2/IE3).

Převodovka:Zvedací mechanismus obsahuje kalenou a přesně zpracovanou převodovku pro hladký přenos síly a dlouhou životnost.Snižuje hluk a vibrace během provozu.Lano/řetěz:Vyrobeno z vysokopevnostní oceli pro pevnost, odolnost proti opotřebení a prodlouženou životnost. zajistit plynulé a bezpečné operace zvedání.

Brzdový systém:Elektromagnetické nebo hydraulické brzdy zajišťují bezpečný provoz tím, že bezpečně drží náklad na místě.Zajišťuje automatické brzdění v případě výpadku proudu.Hákový blok:Robustní háková sestava s možností otáčení, zajišťující bezpečnou a stabilní manipulaci s nákladem.Vybavena bezpečnostní západkou aby se zabránilo náhodnému uvolnění břemen.

3.Koneckočár

1) Jednonosníkový jeřáb EOT – přehled koncového vozíku Koncový vozík je kritickou konstrukční a funkční součástí jednonosníkového jeřábu EOT. Je namontován na obou koncích nosníku jeřábu a podporuje pohyb jeřábu přes nosníky dráhy. Koncové vozíky umožňují hladký, přesný a efektivní horizontální pojezd jeřábu, zajišťující stabilitu a spolehlivý provoz.

2) Klíčové vlastnosti koncového vozíku: Robustní konstrukce: Vyrobeno z vysokopevnostní oceli pro zajištění strukturální integrity. Navrženo tak, aby nesl zatížení hlavního nosníku, kladkostroje a vozíku při pohybu po dráze.

3) Kompaktní design: Lehký a prostorově úsporný design pro optimalizaci pohybu jeřábu v rámci zařízení. Umožňuje snadnou integraci do stísněných prostorů nebo již existující infrastruktury. Precizně opracované součásti: Koncová kola a hřídele vozíku jsou přesně opracovány pro hladké odvalování a minimální odpor. Převodovky jsou přesně vyrovnány pro optimální přenos výkonu.

4) Mechanismus pohonu: Vybavený motory a převodovkami pro kontrolovaný a spolehlivý pohyb. Zahrnuje mechanismus přímého pohonu nebo spojovací pohon pro zajištění efektivního přenosu síly. Antikolizní systémy: Mohou zahrnovat senzory nebo nárazníky, aby se zabránilo kolizím mezi jeřáby nebo mezi jeřáby Snadná údržba: Modulární konstrukce zjednodušuje výměnu nebo údržbu součástí a minimalizuje prostoje.





4. Mechanismus pojezdu jeřábu

1) Klíčové součásti mechanismu pojezdu jeřábu: Koncové vozíky: Namontované na obou koncích nosníku, aby podpíraly a vedly jeřáb podél drah dráhy.

Integrovaný s koly, motorovými pohony a převodovkami.

Kola: Kovaná nebo litá ocelová kola zajišťují hladký pohyb po pásech. Volitelné možnosti zahrnují kola s přírubou nebo bez příruby, v závislosti na typu pásu. Tvrzená pro odolnost proti opotřebení a dlouhou životnost.

Motory: Vysoce výkonné motory pohánějí pojezdový mechanismus. Motory jsou obvykle třífázové s pokročilými funkcemi, jako jsou frekvenční měniče (VFD) pro řízení rychlosti. Energeticky úsporné a navržené pro cykly s vysokým zatížením.

Převodovky: Precizně zpracované převodovky přenášejí výkon z motorů na kola. Čelní nebo čelní převodovky poskytují vysoký točivý moment s minimálním hlukem a vibracemi.

Pohonné jednotky:Přímý pohon nebo spřažené systémy pohonu zajišťují účinný přenos síly z motoru na kola.Navrženo pro synchronizovaný pohyb obou koncových vozíků.Spojky a hřídele:Flexibilní spojky spojují motory s převodovkami, absorbují rázová zatížení a vibrace.Hřídele zajišťují hladký přenos pohybu napříč mechanismem.

5. Mechanismus pojezdu vozíku

1) Rám vozíku: Robustní ocelová konstrukce, která podpírá kladkostroj a připojuje se ke kolům. Navrženo pro pevnost a minimální vibrace během provozu. Kola: Kola z vysokopevnostní oceli nebo litiny běží na spodní přírubě nosníku. Precizně opracovaná kola s nízký valivý odpor pro hladký pohyb. Volitelné možnosti pro jednopřírubová, dvoupřírubová nebo bezpřírubová kola na základě konstrukce nosníku jeřábu.

2) Motor: Kompaktní, vysoce účinný motor pohání mechanismus vozíku. Vybaven funkcemi, jako je měkký rozběh a pohony s proměnnou frekvencí (VFD) pro regulaci rychlosti. Převodovka: Přenáší výkon motoru na kola prostřednictvím systému spirálových nebo čelních ozubených kol .Optimalizováno pro krouticí moment a účinnost při minimalizaci hluku a opotřebení.

3) Vodicí kladky: Umístěné podél kol, aby se zabránilo vykolejení a zlepšila se stabilita. Snižuje boční pohyb pro hladký pojezd. Ovládací systém: Přívěsné ovládání nebo dálkové ovládání pro přesné ovládání. Nabízí možnosti s proměnnou rychlostí pro přesné polohování.

6.Jeřábové kolo

1) Typy jeřábových kol Jednopřírubová kola: Mají jednu přírubu pro vedení kola po dráze. Běžně se používají v systémech, kde je boční stabilita řízena jinými mechanismy.

2) Kola s dvojitou přírubou: Příruby na obou stranách zajišťují lepší vedení a zabraňují vykolejení. Obvykle se používají pro vysoce přesné operace nebo v prostředích s minimální boční stabilitou.

3) Plochá kola: Chybí příruby a používají se na systémech plochých kolejnic. Pro stabilitu vyžadují vnější vodicí kladky nebo mechanismy. Kola na míru: Navržena pro specifické tvary kolejí nebo aplikace, jako jsou kola s drážkou nebo V-typu.

7. Jeřábový hák

1)Typy jeřábových háků Jednoduchý hák:Jednoduchý, lehký design používaný pro zvedání lehčích břemen.Běžný v univerzálních aplikacích.Dvojitý hák: Obsahuje dva hroty pro rovnoměrné rozložení nákladu.Vhodný pro zvedání velkých, objemných nebo asymetrických břemen.

2) Ramshornův hák: Specifický typ dvojitého háku určeného pro těžké břemeno. Často se používá v průmyslových aplikacích vyžadujících vyšší nosnost. Vlastní háky: Speciálně navržené háky přizpůsobené specifickým průmyslovým odvětvím nebo požadavkům na zatížení. Klíčové vlastnosti jeřábových háků

3) Vysokopevnostní materiály: Typicky vyrobené z kované legované oceli nebo uhlíkové oceli pro maximální pevnost a houževnatost. Tepelně zpracované pro dosažení vysoké nosnosti a odolnosti proti opotřebení.

4)Bezpečnostní západka: Vybavena pružinovou západkou, která zabraňuje náhodnému uvolnění nákladu. Rotační mechanismus: Mnoho háků je namontováno na otočném čepu, což umožňuje otáčení o 360 stupňů pro snadné umístění nákladu. Odolnost proti únavě: Navrženo tak, aby vydrželo opakované zatížení a vykládací cykly bez poruchy. Ochrana proti korozi: Povrchové nátěry, jako je galvanizace nebo lakování, poskytují odolnost proti rez a koroze.

Motor

Jednonosníkový jeřáb EOT - Přehled motoru Motor je důležitou součástí jednonosníkového jeřábu EOT, který pohání různé mechanismy, jako je zvedací systém, pojezdový systém vozíku a systém pojezdu jeřábu. Poskytuje energii potřebnou k efektivnímu zvedání, přemísťování a umístění břemen. Motory používané v jednonosníkových jeřábech EOT jsou navrženy pro vysoký výkon, spolehlivost a odolnost a jsou navrženy tak, aby zvládaly náročné provozní podmínky při zachování energetické účinnosti a bezpečnosti.

Typy motorů používaných v jednonosníkových jeřábech EOT Motor kladkostroje: Pohání zvedací mechanismus pro zvedání a spouštění břemen. Typicky vybaven ovládáním s proměnnou rychlostí pro přesné polohování. Motor pojezdu vozíku: Pohání pohyb vozíku po nosníku jeřábu. Navrženo pro hladký chod a řízený horizontální pohyb.

Pojezdový motor jeřábu: Pohání pohyb jeřábu podél nosníků dráhy. Navržen pro manipulaci s těžkými břemeny a zajištění stabilního pohybu. Dvouúčelové motory: Některé systémy používají motory schopné pohánět více funkcí jeřábu

.

Zvukový a světelný alarm a koncový spínač

Jednonosníkový jeřáb EOT – zvukový a světelný alarm Systém zvukového a světelného alarmu je klíčovým bezpečnostním prvkem jednonosníkového jeřábu EOT. Je navržen tak, aby upozorňoval pracovníky a operátory v blízkosti jeřábu na jeho provoz, čímž minimalizuje riziko nehod a zvyšuje bezpečnost na pracovišti. Tento systém je zvláště důležitý v rušných průmyslových prostředích, kde může být omezená viditelnost a povědomí.

Klíčové vlastnosti systému zvukového a světelného alarmu Zvukové varování: Vydává hlasitý alarm nebo zvuk bzučáku, aby upozornil personál na pohyb jeřábu nebo zvedací operace. Intenzita zvuku se obvykle pohybuje v rozmezí 85–120 dB, což zajišťuje, že je slyšet v hlučném průmyslovém prostředí. Varování: Blikající nebo rotující světla (typicky červená nebo oranžová) signalizují činnost jeřábu. Vysoce intenzivní LED světla zajišťují viditelnost za špatných světelných podmínek nebo na dlouhou dobu vzdálenosti.

Automatická aktivace: Poplachový systém se automaticky spouští během operací jeřábu, jako je pojezd, zvedání nebo spouštění. Trvanlivost: Uzavřený v robustním, povětrnostním a prachotěsném krytu (IP54, IP65) pro spolehlivý provoz v drsném prostředí.

Energeticky úsporné: LED světla a účinné zvukové mechanismy zajišťují nízkou spotřebu energie. Funkce systému zvukového a světelného alarmu Provozní výstrahy: Varuje blízké pracovníky, že se jeřáb pohybuje nebo že provádí zvedání.

10.Bezpečnostní zařízení

1) Klíčová bezpečnostní zařízení u jednonosníkových jeřábů EOT Zařízení na ochranu proti přetížení Monitoruje hmotnost nákladu a zabraňuje jeřábu zvedat břemena nad jeho jmenovitou nosnost. Upozorní obsluhu zvukovými nebo světelnými signály nebo automaticky zastaví provoz, aby se zabránilo poškození konstrukce.

2)Tlačítko nouzového zastavení;Umožňuje obsluze okamžitě zastavit všechny operace jeřábu v případě nouze.Umístěné na ovládacím panelu jeřábu nebo na závěsném ovladači pro snadný přístup.Koncové spínače;Koncový spínač kladkostroje: Zastaví kladkostroj, když hák dosáhne horní části nebo spodní limit, který zabraňuje nadměrnému zvednutí nebo přílišnému spuštění.

3) Koncový spínač pojezdu jeřábu: Zastavuje pohyb jeřábu na konci nosníku dráhy, aby se zabránilo vykolejení. Antikolizní systém; Používá senzory k detekci blízkosti jiných jeřábů nebo překážek. Automaticky zpomaluje nebo zastavuje jeřáb, aby se zabránilo kolizi během provozu.

4)Systém zvukového a světelného alarmu;Upozorňuje blízké pracovníky na pohyb nebo zvedací operace jeřábu.Zahrnuje hlasité zvukové alarmy a blikající světla, což zvyšuje bezpečnost v hlučném nebo vizuálně přeplněném prostředí.Ukazatel varování před přetížením Zobrazuje hmotnost nákladu na digitální nebo analogové obrazovce a upozorní obsluhu, pokud se náklad přiblíží nebo překročí nosnost jeřábu.

5)Brzdový systém; Zahrnuje elektromagnetické nebo hydraulické brzdy pro kontrolované zastavení jeřábu během operací nebo nouzových situací. Zabraňuje kývání nákladu nebo nekontrolovanému pohybu a zajišťuje stabilitu při zvedání nebo pojezdu.



11. Režim ovládání

1) Klíčová bezpečnostní zařízení u jednonosníkových jeřábů EOT Zařízení na ochranu proti přetížení, monitoruje hmotnost nákladu a zabraňuje jeřábu zvedat břemena nad jeho jmenovitou kapacitu. Upozorní obsluhu zvukovými nebo světelnými signály nebo automaticky zastaví provoz, aby se zabránilo poškození konstrukce.

2) Tlačítko nouzového zastavení;Umožňuje obsluze okamžitě zastavit všechny operace jeřábu v případě nouze.Umístěné na ovládacím panelu jeřábu nebo na závěsném ovladači pro snadný přístup.Koncové spínače Koncový spínač kladkostroje: Zastaví kladkostroj, když hák dosáhne horní nebo spodní limit, zabraňující převýšení nebo překročení. Koncový spínač vozíku: Zabraňuje posunutí vozíku za délku nosníku. Koncový spínač pojezdu jeřábu: Zastaví pohyb jeřábu na konci nosníku dráhy, aby se zabránilo vykolejení.

3) Antikolizní systém;Využívá senzory k detekci blízkosti jiných jeřábů nebo překážek.Automaticky zpomaluje nebo zastavuje jeřáb, aby se zabránilo kolizi během provozu.Systém zvukové a světelné signalizace;Upozorňuje blízké pracovníky na pohyb jeřábu nebo jeho zvedací operace.Zahrnuje hlasité zvukové alarmy a blikající světla zvyšující bezpečnost v hlučném nebo vizuálně přeplněném prostředí.

4) Varovný indikátor přetížení; Zobrazuje hmotnost nákladu na digitální nebo analogové obrazovce a upozorňuje obsluhu, pokud se náklad přiblíží nebo překročí nosnost jeřábu.

Brzdový systém; Zahrnuje elektromagnetické nebo hydraulické brzdy pro kontrolované zastavení jeřábu během operací nebo nouzových situací. Zabraňuje kývání nákladu nebo nekontrolovanému pohybu a zajišťuje stabilitu při zvedání nebo pojezdu.

12. Skica

Hlavní technické





Klíčové výhody jednonosníkových jeřábů EOT Nákladově efektivní; Nižší počáteční investice: Vyžaduje méně materiálů (jeden nosník vs. dvojitý nosník), což vede ke snížení výrobních nákladů. Ekonomická instalace: Jednoduchý design a lehká konstrukce usnadňují instalaci a jsou dostupnější. Snížená provozní Náklady:

Nižší spotřeba energie díky lehčí konstrukci, což snižuje požadavky na energii.

Lehká a kompaktní konstrukce Lehčí hmotnost jeřábu: Konstrukce s jedním nosníkem snižuje celkovou hmotnost jeřábu a minimalizuje zatížení stavebních konstrukcí. Prostorová efektivita Kompaktní konstrukce vyžaduje menší světlou výšku, což umožňuje optimální využití pracovního prostoru a maximalizaci využití podlahové plochy. Jednodušší konstrukce: Méně komponentů ve srovnání s dvounosníkovými jeřáby usnadňuje údržbu a provoz.

Všestranné použití Vhodné pro různá průmyslová odvětví, včetně výroby, skladů, dílen, montážních linek a úkolů údržby. Zvládne zatížení od lehkých až po středně náročné operace, obvykle do 20 tun. Snadná instalace a údržba Rychlá instalace: Zjednodušená struktura a méně součástí zajišťují rychlejší instalaci. Nízké požadavky na údržbu: Méně složité mechanické a elektrické systémy snižují prostoje a náklady na údržbu.

Hladký provoz s vysokou účinností: Pokročilé mechanismy, jako je ovládání s proměnnou rychlostí a přesný pohyb vozíku, umožňují efektivní manipulaci s nákladem. Vylepšená produktivita: Rychlé a spolehlivé zvedání a přeprava materiálů zlepšují provozní pracovní tok. Energeticky efektivní: Spotřebovává méně energie díky své nízké hmotnosti a kompaktnosti design.

Vylepšené bezpečnostní funkce Vybaveno moderními bezpečnostními zařízeními, jako jsou: Systémy ochrany proti přetížení Koncové spínače Tlačítka nouzového zastavení Zvukové a světelné poplašné systémy Zajišťuje bezpečný provoz jak pro pracovníky, tak pro zařízení.

Flexibilní možnosti ovládání Nabízí více režimů ovládání pro různé provozní potřeby: Závěsné ovládání: Cenově efektivní a přímočaré. Dálkové ovládání: Zajišťuje bezpečnost a flexibilitu obsluhy. Ovládání v kabině: Ideální pro náročnější aplikace vyžadující přímý dohled.







Běžné aplikace výrobních závodů jednonosníkových jeřábů EOT Použití: Ve výrobních jednotkách se jednonosníkové jeřáby EOT používají k manipulaci se surovinami, polotovary a hotovými výrobky. Hrají zásadní roli při montáži, obrábění a dalších výrobních procesech. Příklad: Zvedání ocelových svitků, přemísťování montážních dílů nebo přeprava součástí podél výrobních linek.

Sklady a distribuční centra Použití: Tyto jeřáby jsou široce používány ve skladech pro manipulaci s materiálem, včetně nakládky, vykládky a organizace skladu. Jejich schopnost pohybovat se napříč uličkami je činí ideálními pro správu zboží v úzkých prostorech. Příklad: Přesouvání balíků, skladování produktů ve vysokých regálech nebo nakládání/vykládání nákladních automobilů.

Garáže a dílny Použití: V dílnách a garážích pomáhají jednonosníkové jeřáby EOT při zvedání a přemisťování těžkých strojů nebo dílů vozidel během oprav a údržby. Jsou nezbytné pro úkoly vyžadující přesnost a bezpečnost. Příklad: Zvedání motorů, strojních součástí nebo automobilových dílů za účelem kontroly, údržby nebo opravy.



Použití na stavbách: Jednonosníkové jeřáby EOT se používají na stavbách pro zvedání materiálů a jejich přepravu na různá místa v rámci stavební zóny. Pomáhají při manipulaci s menšími stavebními materiály nebo stroji. Příklad: Zvedání stavebních materiálů, jako jsou cihly, pytle s cementem, trámy nebo menší zařízení.

Ocelárny a kovovýroba Použití: Tyto jeřáby se používají pro přepravu surovin, polotovarů a hotových výrobků v ocelárnách nebo dílnách na zpracování kovů. Jednonosníkové jeřáby EOT pomáhají přemisťovat těžké materiály, jako jsou sochory, plechy nebo plechy. Příklad: Přesouvání horkých kovových předvalků nebo svitků pro další zpracování nebo přepravu.

Papírenský a celulózový průmysl Použití: V papírenském a celulózovém průmyslu se jednonosníkové jeřáby používají k manipulaci s těžkými rolemi papíru a dalších materiálů používaných ve výrobě. Jsou také užitečné pro přemísťování velkého vybavení nebo strojů v rámci závodu. Příklad: Zvedání a polohování velkých rolí papíru, manipulace s balíky buničiny nebo pomoc při seřizování stroje.





1. Fáze návrhu: Stanovte parametry jeřábu, jako je jmenovité zatížení, rozpětí a výška zdvihu, podle potřeb zákazníka a pracovního prostředí. Proveďte detailní konstrukční návrh, včetně hlavního nosníku, koncového nosníku, jeřábu, zvedacího mechanismu atd., abyste zajistili, že návrh splňuje bezpečnostní normy a požadavky na použití. Vyberte vhodné materiály podle provedení, obvykle vysokopevnostní ocel pro zajištění stability a odolnosti konstrukce.

2. Výrobní fáze: Připravte požadované suroviny a díly podle konstrukčních výkresů. Řezejte, ohýbejte a tvarujte ocel pro přípravu konstrukčních součástí, jako jsou hlavní nosníky a koncové nosníky. Svařte různé součásti a sestavte je do celkové konstrukce. Tento krok vyžaduje zaručenou kvalitu svařování pro zajištění pevnosti a stability.

3. Obrábění: Obrábění klíčových součástí, jako jsou motory, ozubená kola, ložiska atd., aby bylo zajištěno, že jejich velikost a přesnost splňují požadavky. Antikorozní úprava součástí, jako je lakování a zinkování, zvyšuje odolnost a estetiku zařízení.

4. Instalace elektrického systému: Nainstalujte elektrické komponenty, jako jsou motory, ovladače, spínače, senzory a poplašné systémy. Připojte a zapojte kabely, abyste zajistili normální provoz elektrického systému.

5. Fáze montáže: Smontujte všechny komponenty a systémy jako celek, připojte zvedací mechanismus, mechanismus pojezdu vozíku a řídicí systém. Proveďte komplexní kontrolu sestaveného jeřábu, abyste se ujistili, že všechny součásti a systémy správně fungují, a proveďte předběžné odladění.

6. Fáze testování: Proveďte statickou zátěžovou zkoušku na jeřábu, abyste ověřili pevnost a stabilitu konstrukce. Proveďte dynamický test na jeřábu, včetně testů zvedání, pohybu, brzdění a dalších funkcí, abyste se ujistili, že jeho výkon splňuje požadavky na konstrukci. Zkontrolujte funkce bezpečnostních zařízení, jako jsou koncové spínače, ochrana proti přetížení atd., abyste zajistili bezpečnost zařízení během provozu.

7. Kontrola kvality: Proveďte kontrolu kvality na každém článku ve výrobním procesu, abyste zajistili shodu s průmyslovými standardy a požadavky zákazníků. Zaznamenávejte různá data a výsledky kontrol ve výrobním procesu pro následnou sledovatelnost a analýzu.

8. Dodávka a instalace: Zabalte a připravte hotový jeřáb k přepravě, aby nedošlo k jeho poškození během přepravy. Doručte jeřáb na místo zákazníka k instalaci a na místě proveďte ladění a převzetí. Poskytněte zákazníkům provozní školení, abyste se ujistili, že jsou zběhlí v používání a údržbě jeřábu.

Pohled na workshop:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (setů) manipulačních a svařovacích robotů. Po dokončení plánu bude více než 500 sad (setů) a míra propojení zařízení dosáhne 95 %. Bylo uvedeno do provozu 32 svařovacích linek, plánuje se instalace 50 a míra automatizace celé produktové řady dosáhla 85 %.
