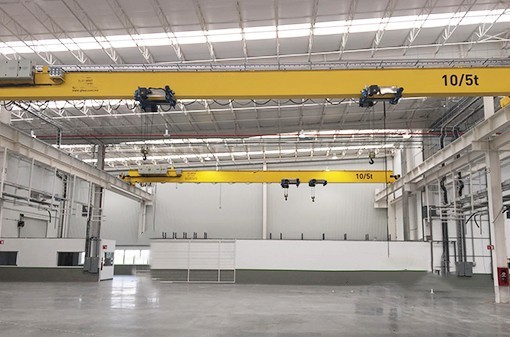

Elektrický režijní jeřáb

Elektrický režijní jeřáb je typ zvedacího zařízení, které se pohybuje podél systému horní dráhy, obvykle instalovaný v průmyslovém prostředí, jako jsou továrny, skladby a staveniště. Tyto jeřáby jsou poháněny elektřinou a jsou navrženy tak, aby zvedly, snižovaly a přepravovaly těžké zatížení vodorovně s přesností.

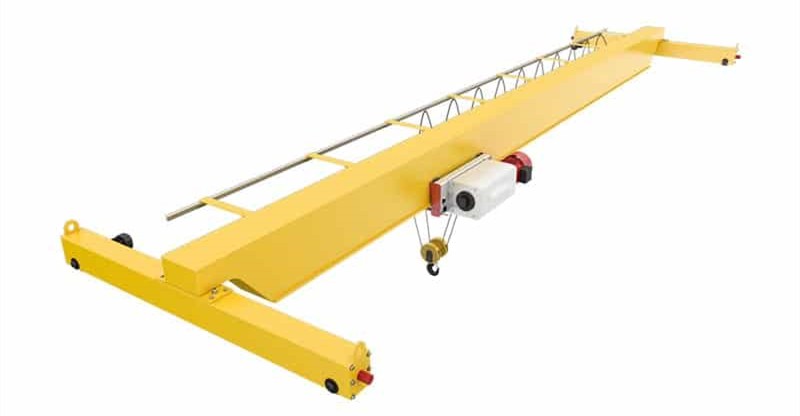

Klíčové komponenty elektrického jeřábu:
Most - hlavní vodorovný paprsek, který překlenuje pracovní oblast.

Přistávací dráha - stopy nainstalované na struktuře budovy, které umožňují jeřábu pohybovat.

HIST - zvedací mechanismus (řetězový nebo drátěný lano), který zvyšuje a snižuje zátěž.

Trolley - Posune zvedák podél mostu.

Koncové nákladní vozy - sestavy kol na každém konci mostu, které usnadňují pohyb podél dráhy.

Ovládací prvky - provozované prostřednictvím přívěsku, rádiového ovladače nebo ovládání kabiny.

Elektrické motory - Pohánění pohybů zvedáku, vozíku a můstku.





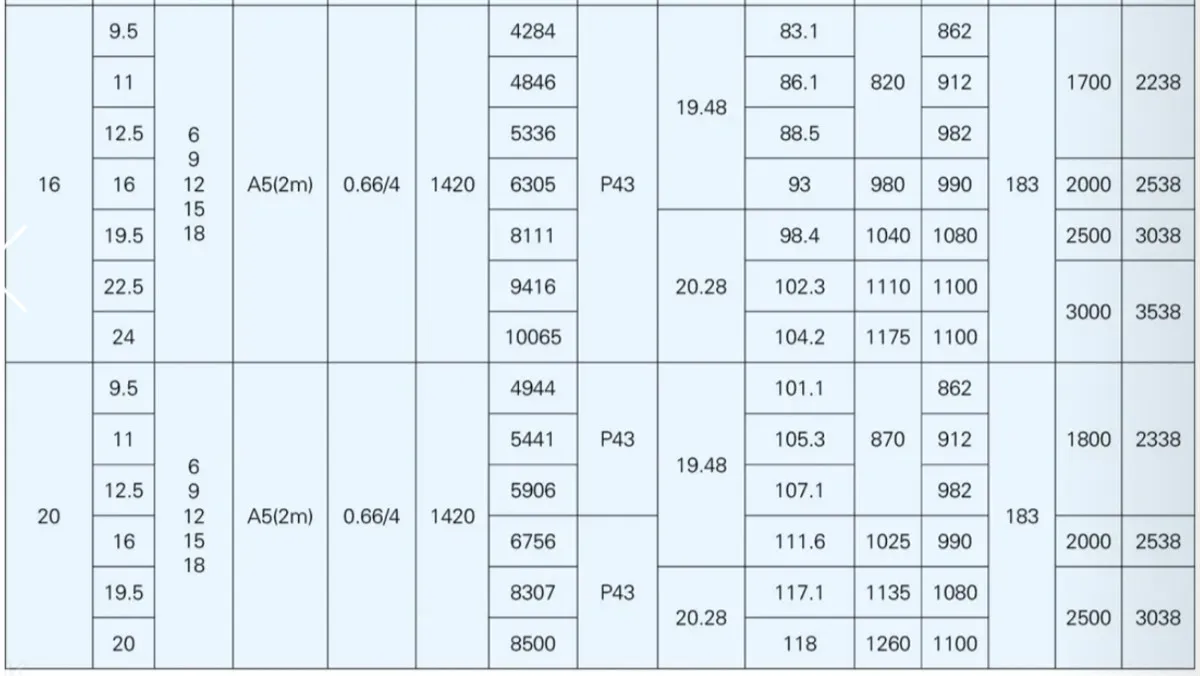

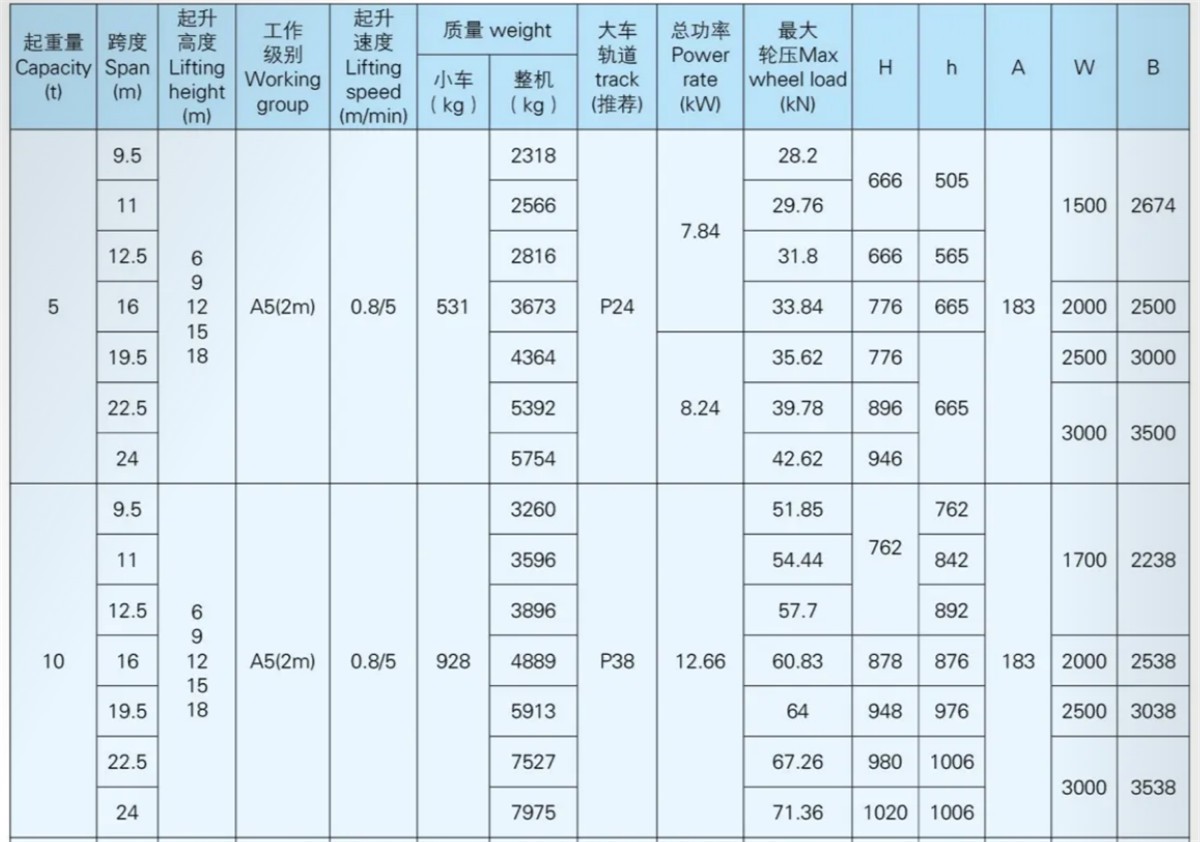

• Kapacita: 1-20 ton
• Kapacita: 3. 2-80 TON
• Délka rozpětí: 4-31. 5m
• Výška zvedání: Přizpůsobeno podle podmínek webu klientů
• Pracovní povinnost: FEM Standard A5
• Zběsilé napětí: 220V ~ 690V, 50-60 Hz, 3ph AC
• Třída ochrany: IP54 IP55
• Režim řízení jeřábu: přívěsekControl \/ dálkové ovládání \/ ovládání kabiny





Elektrické režijní jeřáby jsou nezbytnými zvedacími zařízeními používanými v průmyslových odvětvích, jako je výroba, stavba a logistika. Skládají se z několika klíčových komponent, které spolupracují na zvednutí, pohybu a bezpečné umístění těžkých zatížení. Zde jsou hlavní součásti elektrického jeřábu:

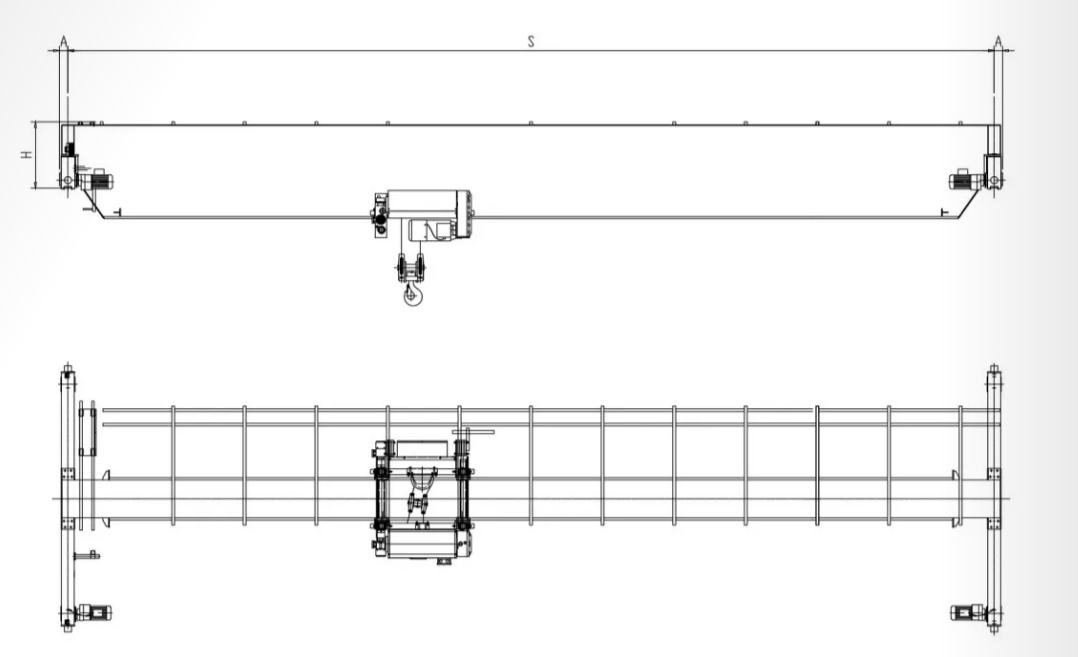

1. most
Primární vodorovný paprsek, který překlenuje šířku jeřábového zálivu.

Skládá se z jednoho nebo dvou nosníků (design jednoho hráče nebo dvojitého nosu).

Pohybuje se podél kolejnic dráhy namontovaných na struktuře budovy.

2. systém dráhy
Zahrnuje paprsky dráhy (podpůrné kolejnice) a dráhové kolejnice (stopy pro pohyb jeřábu).

Může být nejvyšší běh (kolejnice namontované na vyvýšených paprscích) nebo poddabné (suspendované ze stropních struktur).

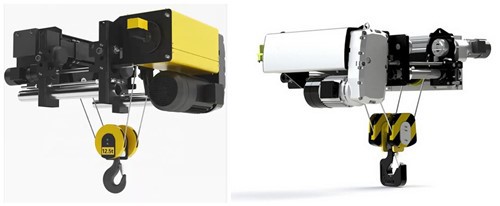

3. zvedák (zvedací mechanismus)
Komponenta odpovědná za zvedání a snižování zatížení.

Zahrnuje:

Elektrický motor - Pohání zdvihacího mechanismu.

Drátěné lano nebo řetězec - zvedací médium.

Drum nebo Sheave - vede lano\/řetězec.

HOOK BLOCK - Připevňuje se k zátěži.

Brzdový systém - zajišťuje bezpečné řízení zatížení.



4. vozík
Shromáždění, která nese zvedák podél mostu.

Pohyby kolmo k mostu pro přesné umístění zatížení.

Poháněno elektrickým motorem s kolami běžícími na mostních kolejích.

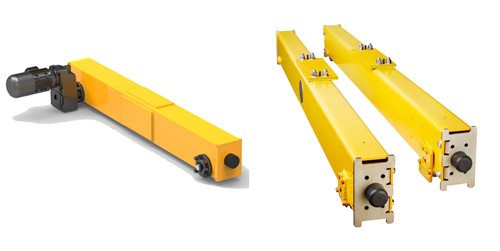

5. koncové nákladní vozy (kočárky)
Nachází se na každém konci mostu.

Obsahujte kola, která umožňují jeřábu pohybovat se podél kolejnic dráhy.

Zahrňte hnací motory pro pohyb můstku (v motorizovaných jeřáby).

6. Ovládací prvky a elektrický systém
Kontrola přívěska (ruční počítače) nebo dálkové dálkové ovládání pro vstup operátora.

Ovládací panel - Dodává stykače, relé a variabilní frekvenční jednotky (VFD).

Limitní spínače-zabrání nadměrnému cestování mostu, vozíku nebo zvedáku.

Napájecí zdroj - obvykle prostřednictvím systému Festoon System (kabelové cívky) nebo systému přípojnic.



7. Bezpečnostní komponenty
Omezovač přetížení - zabraňuje zvedání nad hodnocenou kapacitou.

Nouzová zastávka (E-STOP)-okamžitě sníží energii v mimořádných událostech.

Nárazníky a vyrovnávací paměti - Absorbujte dopad na cestovní limity.

Anti-kolizní systémy-používané v sestavách s více kriminalitami.

8. CAB (volitelné)
Uzavřená kabina operátora (pro velké jeřáby s častým používáním).

Zahrnuje kontroly joysticku, přístroje a bezpečnostní prvky.



11. Crane Hook

Elektrický režijní jeřáb je typ zvedacího zařízení, které se pohybuje podél systému dráhy instalované nad hlavou, obvykle v průmyslových prostředích, jako jsou továrny, sklady a staveniště. Háček jeřábu je kritická součást připojená k zdvihu nebo mechanismu zvedání, která se používá k zajištění a zvedání zatížení.

Klíčové vlastnosti elektrického horku jeřábu:
Materiál a síla

Vyrobeno z vysoce kvalitních slitinových oceli pro trvanlivost.

Tepelně ošetřeno tak, aby vydrželo těžké zatížení bez deformace.

Ohodnoceno s limitem pracovního zatížení (WLL) pro zajištění bezpečného provozu.

Typy háčků

Jeden háček - běžný pro obecné zvedání.

Dvojitý háček - používá se pro vyvážené zvedání větších zatížení.

Ramshorn Hook - navržený pro smyčky a několik bodů připevnění.

Háček bezpečnostní západky - zahrnuje západku, která zabraňuje sklouznutí s praky\/řetězci.

Mechanismus připojení

Připojen k zvedáku pomocí otočného mechanismu pro rotaci.

Může zahrnovat systém pout nebo kladky pro flexibilitu vybavení.

Bezpečnostní úvahy

Pravidelné inspekce trhlin, opotřebení nebo deformace.

Musí dodržovat OSHA, ASME B30.10 nebo jiné regionální bezpečnostní standardy.

Ochrana přetížení, aby se zabránilo selhání háčku.



12.motor

Elektrický motor jeřábového jeřábu je klíčovou součástí systému horního jeřábu, který poskytuje nezbytnou sílu pro zvednutí, nižší a pohybující se vodorovně podél mostu a dráhy jeřábů. Tyto motory jsou navrženy pro těžkopádné průmyslové aplikace, což zajišťuje spolehlivost, účinnost a přesnou kontrolu.

Typy motorů používaných v režijních jeřádech
Výběžný motor

Pohání mechanismus zvedání (zvedák) ke zvýšení a nižšímu zatížení.

Obvykle třífázový indukční motor nebo DC motor (pro řízení proměnné rychlosti).

Může zahrnovat brzdový systém pro bezpečné zatížení.

Motor mostu\/vozíku

Řídí horizontální pohyb jeřábu podél mostu (křížový cestování) nebo vozík (dlouhé cestování).

Pro hladký provoz často používá motory AC Squirrel Cage Motors nebo s variabilní frekvenční pohon (VFD) kontrolované motory.

Koncový motor kamionu

Posune celý jeřáb podél kolejnic dráhy.

Obvykle převodovaný motor pro kontrolované zrychlení a zpomalení.

Klíčové rysy režijních jeřábů
Duty Cycle - navržený pro přerušovanou povinnost (S 3- S5) pro zpracování častých startů a zastavení.

Typ krytu - IP54 nebo IP55 pro odolnost proti prachu a vlhkosti.

Brzdový systém - elektromagnetické nebo mechanické brzdy pro bezpečnost.

Řízení rychlosti - variabilní frekvenční jednotky (VFD) umožňují přesné nastavení rychlosti.

Tepelná ochrana - ochrana přetížení, aby se zabránilo přehřátí.

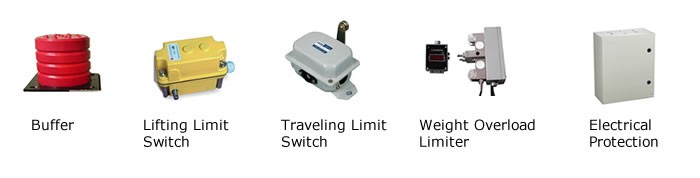

8. Systém zvuku a světla a bezpečnostní zařízení pro limitní spínač

Elektrický režijní jeřáb obvykle zahrnuje několik bezpečnostních prvků, včetně zvukového a světelného poplachového systému a bezpečnostních zařízení pro omezení spínače, aby byl zajištěn bezpečný provoz a zabránil nehodám. Níže je přehled těchto systémů:

1. Zvukový a světlý poplach
Tento systém poskytuje vizuální a slyšitelná varování pro upozornění personálu před a během provozu jeřábu.

Komponenty:
Horn\/bzuzce (zvukový alarm): před zahájením pohybu jeřábu emituje hlasitý zvukový signál.

Strobe Light\/Beacon (lehký alarm): Blikající LED nebo rotující maják, aby se poskytlo vizuální varování.

Integrace ovládacího panelu: Alarm je spuštěn automaticky, když je jeřáb aktivován nebo při blížícím se limitu.

Funkce:
Upozornění na začátek: upozorňuje pracovníky předtím, než se jeřáb začne pohybovat.

Nouzové varování: Aktivuje se v případě poruch nebo nebezpečných podmínek.

Blížící se limit varování: Zní, když se jeřáb blíží ke svým limitům cestování.

2. Bezpečnostní zařízení limitu spínače
Přepínače limitu jsou kritická bezpečnostní zařízení, která zabraňují nadměrnému cestování jeřábu (nebo zvednutím).

Typy limitních spínačů:
Přepínače horního\/dolního limitu zvednutí

Zabraňuje nadměrnému zvyšování zvedáku (který může poškodit lano drátu) nebo nadměrně snižování (což může způsobit nebezpečí lana pro lana).

Typicky mechanické, rotační nebo blízkosti.

Přepínače limitu mostu a vozíku

Zastaví jeřáb na koncích dráhy nebo cestovní dráhy vozíku.

Lze ovládat páku, ovládat vačkou nebo magnetický.

Přepínač nouzového limitu (konečný limit)

Působí jako zálohování, pokud primární limit selže (často odříznutí bezpečnosti).

Jak fungují:
Když jeřáb dosáhne nastaveného limitu, přepínač je spuštěn a řetí energii na motor.

Některé systémy zahrnují progresivní zpomalení (měkké zastávky) před tím, než zasáhnou pevný limit.

Bezpečnostní standardy a dodržování předpisů
Tyto systémy musí dodržovat:

OSHA 1910.179 (Overlaad & Grantry Cranes)

ASME B30.2 \/ B30,17 (Bezpečnostní standardy)

IEC 60204-32 (Elektrická bezpečnost strojů)

ISO 12488-1 (Compliance Crane)

Údržba a testování
Pravidelně testujte alarmy a omezují spínače, aby byla zajištěna funkčnost.

Zkontrolujte opotřebované spínače nebo poškozené zapojení.

Ověřte, že zpomalení a zastavení vzdáleností jsou v bezpečném limitu.

Závěr
Správně fungující zvukový a světelný poplašný systém a limitní spínače jsou nezbytné pro prevenci kolizí, přetížení a poškození zařízení při provozu nad hlavou jeřábů. Pravidelné inspekce a dodržování bezpečnostních standardů zajišťují bezpečný a efektivní výkon jeřábu.



10. Režim řízení

Řídicí režim elektrického režijního jeřábu určuje, jak je jeřáb provozován, včetně způsobu vydávání příkazů, požadavků na přesnost a bezpečnostních úvah. Zde jsou běžné režimy kontroly používané v režijních jeřábech:

1. Řízení přívěska (přívěsek na tlačítko)
Operace: Ruční přívěsek (kabelový nebo bezdrátový) s knoflíky pro zvedání, snižování a pohyb vozíku\/mostu.

Aplikace:

Ideální pro malé a střední jeřáby.

Používá se v seminářích, skladech a montážních linkách.

Výhody:

Jednoduché a nákladově efektivní.

Přímá ovládání operátora.

Nevýhody:

Omezený rozsah (pro kabelové přívěsky).

Provozovatel musí být poblíž jeřábu.

2. rádiové dálkové ovládání (bezdrátové připojení)
Operace: K řízení pohybů jeřábu používá bezdrátový vysílač (vzdálený).

Aplikace:

Vhodné pro velké jeřáby nebo nebezpečné prostředí.

Používá se v ocelových rostlinách, slévárech a staveništích.

Výhody:

Větší mobilita pro operátora.

Vylepšená bezpečnost (operátor může zůstat v bezpečné vzdálenosti).

Nevýhody:

Vyžaduje správu baterií.

Potenciální rušení v některých prostředích.

3. ovládání kabiny (kabinu operátora)
Operace: Jeřáb je provozován z uzavřeného nebo otevřeného kabiny namontovaného na jeřábu.

Aplikace:

Těžké jeřáby (např. Ocelárové mlýny, přístavy).

Vysoce přesné zdvihací úkoly.

Výhody:

Lepší viditelnost pro složité operace.

Pohodlné pro dlouhé směny.

Nevýhody:

Vyšší náklady.

Vyžaduje správný přístup a bezpečnostní opatření.

4. poloautomatické\/automatické ovládání
Provoz: Používá programovatelné logické řadiče (PLC) nebo počítačové systémy pro předem programované pohyby.

Aplikace:

Opakující se úkoly (např. Načítání\/vykládání, výrobní linky).

Inteligentní továrny (průmysl 4. 0).

Výhody:

Vysoká přesnost a účinnost.

Snižuje lidskou chybu.

Nevýhody:

Vyšší počáteční náklady na nastavení.

Vyžaduje odborné znalosti údržby a programování.

5. Duální ovládání (přívěsek + dálkový nebo kabinu)
Operace: Kombinuje více režimů ovládání (např. Přívěsek + rádiový dálkový nebo kabinu).

Aplikace:

Flexibilní operace (např. Údržba + pravidelné použití).

Kritická prostředí vyžadující ovládání zálohování.

Výhody:

Redundance zvyšuje bezpečnost.

Přizpůsobitelné různým úkolům.

Nevýhody:

Složitější integrace zapojení\/systému.

6. Hlasově aktivovaná kontrola (vznikající technologie)
Operace: Používá hlasové příkazy k řízení pohybů jeřábů (Ai-Assisted).

Aplikace:

Experimentální\/specializovaná prostředí.

Hands-free operace.

Výhody:

Užitečné, když jsou ruce obsazeny.

Nevýhody:

Omezené přijetí, stále ve vývoji.



11. Náčrt









Elektrické režijní jeřáby se široce používají v průmyslových odvětvích, jako je výroba, stavba, logistika a skladování kvůli jejich účinnosti a spolehlivosti. Zde je několik klíčových výhod elektrických režijních jeřábů:

1. Vysoká účinnost a produktivita
Rychlý a hladký provoz: Elektrické motory poskytují přesnou kontrolu nad zvedáním, snižováním a procházením a zlepšují účinnost pracovního postupu.

Kompatibilita automatizace: Lze integrovat s automatizovanými systémy (např. Dálkové ovládání, programovatelné logické řadiče) pro efektivní operace.

2. Úspora energetické účinnosti a úspor nákladů
Nižší provozní náklady: Elektrické jeřáby spotřebovávají méně energie ve srovnání s hydraulickými nebo dieselovými alternativami.

Snížená údržba: Méně pohyblivých částí a žádné požadavky na palivo snižují dlouhodobé výdaje na údržbu.

3. Přesná a bezpečná operace
Přesná manipulace s zatížením: Ovládací prvky s proměnnou rychlostí umožňují hladké starty, zastávky a umístění těžkých zatížení.

Bezpečnostní prvky: Vybaveno ochranou přetížení, tlačítky nouzového zastavení, limitními spínači a systémy proti kolizi.

4. Vysoká zatížení a trvanlivost
Zvládá silná zatížení: Navrženo pro zvedání kapacit v rozmezí od několika tun až po několik set tun.

Robustní konstrukce: Postaveno s vysoce kvalitními komponenty odolné vůči oceli a opotřebení pro dlouhou životnost.

5. Optimalizace prostoru
Návrh na strop: Nevybírá podlahové plochy, maximalizující využití pracovního prostoru.

Široké pokrytí: Může překlenout velké pracovní plochy s pohybem mostu a vozíku.

6. Ekologické
Nulové emise: Elektrické jeřáby neprodukují žádné výfukové plyny, což je ideální pro vnitřní použití.

Nízký hluk: Tišší provoz ve srovnání s naftou nebo hydraulickými jeřáby.

7. všestrannost v aplikacích
Přizpůsobitelné různým průmyslovým odvětvím: Používá se v ocelových rostlinách, skladech, loděnicích, automobilových a leteckých odvětvích.

Přizpůsobitelné konfigurace: Dostupné v návrzích na jedno nosér (lehké) nebo dvojitém noséru (těžkými).

8. Snížená ruční práce
Minimalizuje únavu pracovníků: automatizuje těžké zvedání a snižuje fyzické namáhání pracovníků.

Zvyšuje bezpečnost na pracovišti: Snižuje riziko zranění manipulací s manuálním materiálem.

Závěr
Elektrické režijní jeřáby nabízejí kombinaci energie, přesnosti, bezpečnosti a efektivity nákladové efektivity, což z nich činí preferovanou volbu pro manipulaci s průmyslovými materiály. Jejich schopnost zlepšit produktivitu při snižování provozních nákladů zajišťuje silnou návratnost investic (ROI).





Elektrické režijní jeřáby (jeřáby EOT) se široce používají v průmyslovém a stavebním prostředí pro zvedání a pohybující se těžkými zatíženími s přesností a účinností. Níže jsou uvedeny klíčové aplikace, výhody a úvahy pro jejich použití:

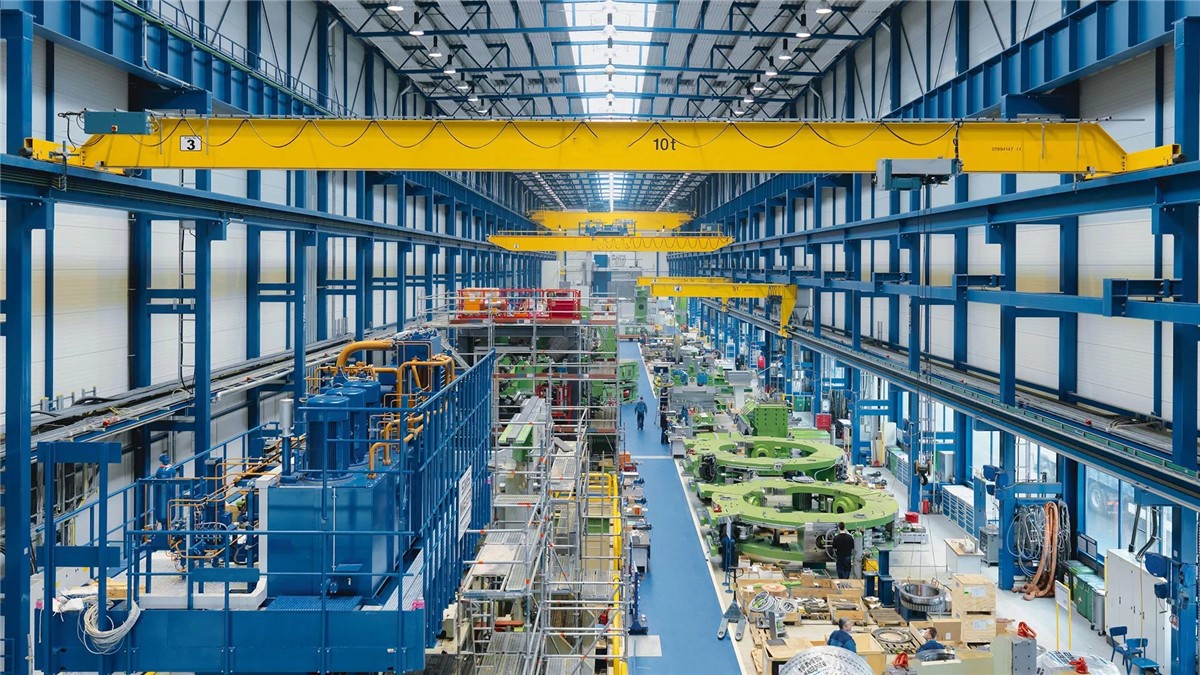

1. Běžné aplikace elektrických režijních jeřábů
Výrobní závody - používané v montážních linkách pro manipulaci s surovinami, stroji a hotovými výrobky.

Sklady a logistika - usnadňují nakládání\/vykládání těžkého zboží a optimalizují úložný prostor s vysokou zvedací kapacitou.

Ocelový a kovový průmysl - bezpečně přepravní roztavený kov, cívky a listy těžkých kovů.

Elektrárny - Pomozte při údržbě, jako jsou zvedání turbín, generátory a těžké vybavení.

Staveniště - Pomozte při pohybujících se ocelových paprscích, betonových panelech a dalších těžkých stavebních materiálech.

Automobilový průmysl - používá se pro zvedání těl automobilů, motorů a komponent montážní linky.

Shipbuilding & Ports - efektivně zpracovávejte velké díly a kontejnery lodí.







Produkční postup pro elektrický režijní jeřáb zahrnuje několik fází, od návrhu a zadávání zakázek na materiál po montáž, testování a konečné dodání. Níže je uveden krok za krokem typického výrobního procesu:

1. design a inženýrství
Analýza požadavků zákazníka: Určete zatížení, rozpětí, výška zvedání, pracovní cyklus (klasifikace FEM\/ISO) a provozní prostředí.

Strukturální design:

Modelování CAD pro můstkové nosníky, koncové vozíky a mechanismy zdvihu.

Analýza konečných prvků (FEA) pro zajištění strukturální integrity.

Návrh systému elektrického a řídicího systému:

Výběr motoru (zvedák, vozík, cestování mostu).

Návrh ovládacího panelu (VFD, limitní spínače, ochrana přetížení).

Dodržování předpisů: Zajistěte dodržování standardů (ISO, DIN, FEM, OSHA nebo CMAA pro americké trhy).

2.. Materiální zakázky
Ocelové úseky: Obsahujte vysoce kvalitní ocel (S355JR nebo ekvivalent) pro nosníky, kočárky a rámy vozíku.

Mechanické komponenty:

Drátěná lana, háčky, kladky, ozubená kola a ložiska.

Kola a kolejnice pro pohyb jeřábu.

Elektrické komponenty:

Motory, brzdy, ovládací panely, dálkové systémy přívěsku\/rádia.

Festoon\/kabelové cívky pro napájení.

3. výroba strukturálních komponent
Řezání a svařování:

CNC řezání ocelových desek\/paprsků.

Svařování mostních nosníků (box-typ nebo i-paprsky) a koncových vozů (na standardy 1090 nebo AWS).

Obrábění:

Vrtání otvorů pro šrouby, kontaktní povrchy obráběcí kolejnice.

Přesné obrábění převodovek a hřídelí.

Ošetření povrchu:

Výstřel pro odstranění rzi.

Primer a barva (epoxidová\/polyuretan) pro odolnost proti korozi.

4. Shromáždění mechanických systémů
Sestava mostu:

Připojte se k nosníkům a ukončete vozíky (přišroubované nebo svařované).

Nainstalujte kontroly přistávací dráhy a zarovnání.

Sestava zvedáku a vozíku:

Na vozíku mechanismus namontovaného zvedáku (zvedák elektrického řetězce nebo zvedák lana).

Nainstalujte převodovky, brzdy a sestavy bubnu\/kladky.

Mechanismus kola a pohonu:

Připojte hnací kola k ukončení vozíků (jeřáby s dvojitým nosem mohou mít duální jednotky).

5. Elektrická instalace
Zapojení a ovládací prvky:

Nainstalujte systémy napájení (festoon, vodičové tyče nebo kabelové cívky).

Připojte motory, limitní spínače a chrániče přetížení.

Nastavte ovládací panely s variabilními frekvenčními jednotkami (VFD) pro hladký provoz.

Bezpečnostní systémy:

Tlačítka nouzového zastavení, senzory proti kolizi a omezení zatížení.

VAROVÁNÍ SVĚTLA\/ALARMY.

6. Testování a kontrola kvality
Testování zatížení:

Test statického zatížení: 125% jmenovité kapacity (na ISO 4310 nebo CMAA).

Dynamický test zatížení: 110% jmenovité kapacity s operačními kontrolami.

Funkční testy:

Zvedání, vozík a pohyb mostu.

Účinnost brzdy a provoz spínače limitu.

Kontroly elektrické bezpečnosti: Izolační odolnost, uzemnění a ochrana zkratu.

7. Demontáž a balení
Modulární demontáž (pokud je to nutné pro přepravu):

Samostatné mostní nosníky, kočárky a zvedák\/vozík.

Obal:

Chraňte obráběné povrchy a elektrické komponenty.

Používejte dřevěné bedny pro mezinárodní zásilky.

8. Instalace a uvedení do provozu (na místě)
Instalace dráhy: Zajistěte správné zarovnání kolejnic\/paprsků.

Opětovné sestavení jeřábu: SOUČASNÉ SOUČASNÉ SOUČASY NA NÁVRHU SESTYBY.

Závěrečné testování:

Ověřte hladký provoz při zatížení.

Provozovatelé vlaků při bezpečném použití.

9. Dokumentace a doručení
Uživatelské příručky: Zahrňte pokyny k provozu, údržbě a bezpečnosti.

Certifikáty: Poskytněte testovací zprávy, certifikace CE\/ISO a záruční dokumenty.

Podpora poprodejních prodejů: Nabízejte služby údržby a náhradní díly.





Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (sady) manipulace a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sady) a míra sítě zařízení dosáhne 95%. Bylo uvedeno 32 svařovacích linek, 50 je plánováno na instalaci a dosáhla rychlosti automatizace celé produktové řady.

Populární Tagy: Elektrický režijní jeřáb, Čína výrobci elektrických režijních jeřábů, dodavatelé, továrna
