Jeřáb a chytit



Poskytuje výjimečnou sílu a stabilitu, kterou lze pro velké rozpětí a těžká zatížení, zajišťují provozní spolehlivost.

Možnosti zahrnují manuální, poloautomatické nebo plně automatizované řídicí systémy. Smotný a přesný pohyb pro zlepšení účinnosti. Zapojení na ochranu přetížení, technologie proti rychlosti, pohotovostní systémy a limitní přepínače. Zajišťuje bezpečný provoz v těžkých aplikacích.

Core Components: PLC, motor, ložisko, převodovka, motor, tlaková nádoba, ozubená kola, čerpadlo

Místo původu: Henan, Čína

Záruka: 12 měsíců

Hmotnost (kg): 15000 kg

Inspekce odchozího videa: poskytnuto

Zpráva o testování strojů: poskytnuto

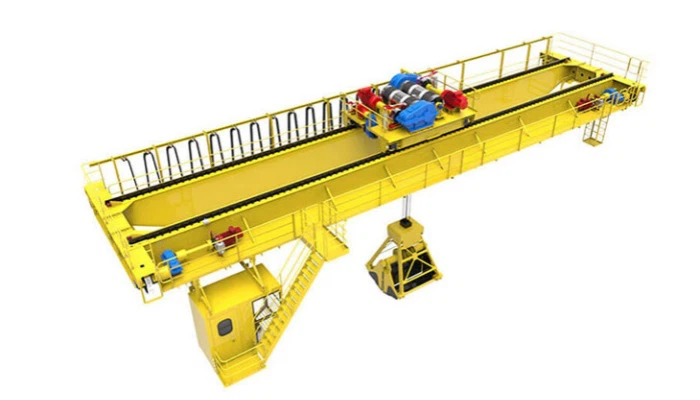

Název produktu: Grab Bridge Crane

Zvednutí zařízení: Trolej

Tlak max.wheel; 167-233

Pracovní povinnost; a 3- A5

Zdroj napájení: 3- fázový AC; 50Hz; 380V

Barva: přizpůsobené

Ochrána ochrany zatížení: Zahrnuto

Provozní metoda: kontrola pozemního pozemního; ovládání kabiny

Instalace zámoří; poskytnutá

1. Main paprsek

1) Distribuce zatížení:

Rovnoměrně rozděluje zátěž z kbelíku, vozíku a dalších komponent do konečných kočárů a podpůrných struktur.

2) Strukturální stabilita:

Poskytuje stabilní rámec pro zvedání operací a zajišťuje hladké a efektivní manipulaci s materiálem.

3) Trvanlivost:

Postaveno pro vydržení extrémních provozních podmínek, včetně těžkých zatížení, vysokých teplot a korozivního prostředí.

4) Precision Movement:

Usnadňuje hladké cestování vozíku a chytí kbelík přes jeřáb a chytí rozpětí pro přesnou a kontrolovanou manipulaci s materiálem.





2. Systém rozlišení

1) Vysoká zvedací kapacita:

Navrženo tak, aby zvedly těžké zatížení od 5 do 50 tun nebo více. Kapacita může být přizpůsobena tak, aby splňovala specifické průmyslové požadavky.

2) odolný a spolehlivý:

Postaveno tak, aby odolalo drsným prostředím, jako jsou přístavy, ocelářské mlýny a rostliny pro zpracování odpadu, jsou vyráběny z vysoce kvalitních materiálů, aby zajistily dlouhou životnost a minimální údržbu.

3) Manipulace s přesností:

Systém umožňuje přesnou kontrolu kbelíku Grab a zajišťuje efektivní vyzvednutí a uvolnění materiálu. Smotný provoz snižuje rozlití a maximalizuje produktivitu.

4) Bezpečnostní prvky:

Ochrana přetížení, aby se zabránilo zvedání mimo kapacitu jeřábu a chytání.



3.endkočár

Klíčové funkce koncového vozíku

1) Podpora a pohyb:

Podporuje hmotnost jeřábového můstku, vozíku, popadnutí mechanismu a zatížení. Vytváří hladký vodorovný pohyb jeřábu a popadne přes jeho dráhu.

2) Přenos zatížení:

Distribuuje zátěž z hlavních nosníků na dráhové dráhy rovnoměrně a snižuje stres na struktuře.

3) Precision Travel:

Zajišťuje stabilní a přesné cestování podél dráhy a umožňuje přesné umístění kbelíku Grab pro manipulaci s materiálem.

4) Bezpečnost a stabilita:

Zabraňuje vykolejení a absorbuje šoky a zajišťuje bezpečný provoz během vysokorychlostního cestování nebo náhlých zastávek.

4. Crane cestovní mechanismus

Pracovní princip mechanismu cestování jeřábovým jeřábem

1) Elektrický motor vytváří napájení pro řízení kol.

2) Síla je přenášena přes převodovku a spojky, optimalizuje rychlost a točivý moment.

3) Kola se pohybují podél kolejnic, což umožňuje celému jeřábu horizontálně cestovat.

4) Hlavní válečky zajišťují správné zarovnání a ovládání brzd zastávky nebo držení pozic.

5. Travelley cestující mechanismus

1) Výhody dobře navrženého mechanismu cestování vozíku

Provozní účinnost: Hladká a rychlá cestování vozíku zvyšuje produktivitu.

Spolehlivost: Postaveno pro nepřetržitý provoz v náročném průmyslovém prostředí.

Bezpečnost: Zahrnuje pokročilé zarovnání a brzdové systémy, aby se minimalizovala rizika.

Flexibilita: Nastavitelné rychlosti a přizpůsobitelné funkce vyhovují široké škále aplikací.

Minimální údržba: Odolné komponenty snižují náklady na prostoje a údržbu.

Cestovní mechanismus trolejbusu v jeřábu a chytání je vysoce přesný systém navržený tak, aby usnadnil horizontální pohyb vozíku. Jeho robustní konstrukční a pokročilé funkce zajišťují efektivní a spolehlivý výkon v různých průmyslových aplikacích.

6. Crane Wheel

Společné výzvy a řešení

1) Opotřebení:

Pravidelné používání při těžkých operacích může vést k opotřebení kol.

Řešení: Použijte tvrzená kola a provádějte pravidelné inspekce pro včasnou výměnu.

2) Nesrovnaní:

Nesrovnané kolejnice mohou způsobit nerovnoměrné opotřebení a poškození.

Řešení: Zajistěte správnou instalaci a zarovnání železnic během nastavení jeřábu.

3) praskání nebo deformace:

Přetížení nebo dopady mohou způsobit trhliny nebo deformace.

Řešení: Používejte kola s vysokou kapacitou nesoucí zátěž a zahrnujte systémy ochrany přetížení.

4) Hluk a vibrace:

Špatná kvalita kol nebo nesprávně zarovnaných kolejnic mohou zvýšit operační šum a vibrace.

Řešení: Použijte přesnost kola a udržujte zarovnání železnice.

7. Crane Grab

Údržba chytání jeřábu

1) Pravidelná kontrola:

Zkontrolujte chybné skořápky, lana a kladky, zda nejsou známky opotřebení, trhlin nebo deformace.

2) Mazání:

Naneste tuk nebo olej na pohyblivé části, jako jsou kladky a klouby, abyste zajistili hladký provoz.

3) Výměna lana:

Vyměňte opotřebovaná nebo roztřepená lana, abyste se vyhnuli náhlým selháním.

4) Údržba hydraulického systému (pokud je to použitelné):

Zkontrolujte hydraulické válce, hadice a čerpadla pro úniky nebo problémy s tlakem.

5) Čištění:

Odstraňte zbytky a zbytky materiálu, abyste zabránili ucpávání nebo korozi.

8.motor

Klíčové typy motorů v jeřábu a chytání

1) Hlavkový motor:

Pohání mechanismus zvedání pro zvyšování a snižování zatížení. Návrh pro vysoký počáteční točivý moment zvládne těžké zatížení.

2) cestovní motor s vozíkem:

Řídí vodorovný pohyb vozíku podél hlavních nosníků jeřábu.

3) Motor pro cestující jeřáb:

Posune celý jeřáb podél kolejnic při dráze.

4) Uchopte motor (pro hydraulické chytání):

Používá se v systémech hydraulických chytání k provozu mechanismu otevírání a uzavření kbelíku Grab.

9.Sound a světlý poplach a spínač limitu

1) Systém zvuku a světla

Systém zvuku a světla slouží jako mechanismus varování pro zvýšení bezpečnosti během operací jeřábu.

Funkce:

Varuje personál, aby udržoval bezpečnou vzdálenost od jeřábu a zatížení.

Snižuje riziko nehod způsobených kolizemi nebo nevědomím o pohybu jeřábu.

Upozorňuje operátory a pracovníky potenciálních systémových problémů nebo přetížení.

2) Omezení spínačů

Limitní spínače jsou bezpečnostní zařízení nainstalovaná pro řízení a omezení pohybu jeřábu, vozíku nebo zdvihu. Brání jeřábu v překročení bezpečných provozních hranic.

10. Pokojová zařízení

1) Zařízení na ochranu proti přetížení

Zabraňuje tomu, aby jeřáb zvedal zatížení nad jeho jmenovitou kapacitou. Zahrnuje zatížení nebo měřidlo deformace pro monitorování hmotnosti a spuštění alarmu nebo zastavení operace, pokud zatížení překročí limit.

2) Omezení spínačů

Spínač limitu zvedáku: Zastaví zvedání nebo spuštění, když háček nebo chytání dosáhne horního nebo dolního limitu. Přepínač limitu: Zastaví pohyb jeřábu nebo vozíku na konci svých stop, čímž se zabrání kolizím s koncovými zastávkami. Grab otevření\/uzavírání přepínače: Zajišťuje, že uchopení nepřesahuje provozní rozsah.

3) Systém nouzového zastavení

Ručně ovládané tlačítko nebo přepínání, které okamžitě zastaví všechny operace jeřábu v případě nouze.

4) Anti-Colision Device

Zabraňuje kolizím mezi dvěma jeřáby působícími na stejné dráze nebo mezi jeřábem a jinými překážkami. Využívá infračervené senzory, ultrazvukové senzory nebo detektory blízkosti.

5) vyrovnávací systém

Nainstalováno na koncích cestovní dráhy jeřábu, aby absorbovala nárazovou energii a zabránilo poškození během náhodného nadměrného cestování. Typicky vyrobené z gumy, pružiny nebo hydraulických materiálů.

6) Systém zvuku a světla

Poskytuje slyšitelná a vizuální varování během operací jeřábů, jako je zvedání, cestování nebo systémové chyby.

11.Control režim

1) Kontrola přívěsku

Provozován prostřednictvím kabelového ručního přívěsku připojeného k jeřábu. Provozovatel může chodit vedle jeřábu, aby pečlivě sledoval operace.

2) Ovládání kabiny

Provojené z uzavřené kabiny připojené k jeřábu. Poskytuje panoramatický pohled na pracovní oblast, což umožňuje přesnou kontrolu.

3) dálkové ovládání

Bezdrátový provoz pomocí rádiového dálkového ovládání nebo infračerveného systému. Operátor může ovládat jeřáb z dálky a zajistit flexibilitu a bezpečnost.

4) Poloautomatická kontrola

Kombinuje ruční ovládání (přes přívěsek, kabinu nebo dálkové) s automatizovanými funkcemi pro konkrétní úkoly.

5) Plně automatické ovládání

Plně automatizovaný provoz s minimálním lidským zásahem. Využijte pro vysoce přesné aplikace, jako jsou sklady, porty nebo závody na manipulaci s hromadným materiálem.

12.Kresba

1. Vysoká zvedací kapacita

Struktura dvojitého hráče poskytuje vynikající sílu a stabilitu, což umožňuje jeřábu zvládnout těžká zatížení od 5 tun do více než 100 tun.

2. vynikající strukturální rigidita

Konstrukce duálního nosníku zajišťuje lepší rigiditu a snižuje vychýlení, a to i při maximálním zatížení. Díky tomu je vhodný pro náročné aplikace, kde je kritická přesnost a trvanlivost.

3. Efektivní manipulace s materiálem s mechanismem chytání

Jeřáb je vybaven kbelíkem na chytání a je ideální pro rychlé a efektivní manipulaci s objemovými materiály.

Písek, štěrk, uhlí a ruda.

Průmyslový odpad nebo recyklační materiály.

Obilí a jiné zemědělské produkty.

4. Oblast širokého rozpětí a pokrytí

Může být navržen pro široké rozpětí a poskytuje pokrytí ve velkých operačních oblastech. Ideální pro velké průmyslové rostliny, sklady, přístavy a zásobníky.

5. Vysoká provozní účinnost

Nabízí rychlejší zvedání, snižování a cestování ve srovnání s jeřáby s jedním nosním jeřáby. Systémy řízení, jako jsou dálkové ovládání, poloautomatické nebo plně automatické režimy, zvyšují provozní účinnost.

Snižuje dobu manipulace s materiálem a zvyšuje celkovou produktivitu.

1. Porty a přístavy

Aplikace: Manipulace s hromadným nákladem, jako je uhlí, obilí, písek, hnojivo a ruda během nakládání a vykládky.

Výhody: Vysoká zvedací kapacita pro těžkopádné operace. Rychlé a efektivní manipulace s materiálem, zkrácení doby obratu pro lodě. Pro venkovní prostředí s venkovními prostředími.

2. ocelářské mlýny a metalurgický průmysl

Aplikace: Přeprava surovin, jako je uhlí, železná ruda a struska, jakož i manipulace s horkými a těžkými zatíženími.

Výhody:

Komponenty odolné proti teplu pro vysokoteplotní prostředí. Vysoká přesnost při zvedání a polohovacích materiálech. Objevitelnost v drsných průmyslových podmínkách.

3. elektrárny

Aplikace:

Uhelné elektrárny: Přepravu uhlí do pecí a odstranění popela.

Výhody:

Vybaveno pokročilým mechanismům chytání pro manipulaci s objemovými materiály. Získávají bezpečnostní prvky pro nepřetržitý provoz ve vysoce rizikovém prostředí.

4. Nakládání s odpady a recyklační rostliny

Aplikace:

Zvedání a přepravu pevného odpadu, kovového šrotu a recyklovatelných materiálů. Osočování a nakládání odpadu pro další zpracování nebo likvidaci.

Výhody:

Přesné a efektivní mechanismy chytání pro manipulaci s nepravidelně tvarovanými materiály.

1. Analýza a plánování požadavků

Shromážděte specifické požadavky klienta. Nepochopení provozních potřeb: nakládací kapacita, výška zvedání, pracovní prostředí a typ.

2. design a inženýrství

Vytvořte přesnou konstrukční plán a strukturální analýzu. Vypracování CAD výkresů pro hlavní nosítka, vozík, mechanismus chytání a koncové kočárky.Perform konečných prvků (FEA) pro strukturální integritu. Vyberte vhodné motory, zvedáky a elektrické komponenty. Před začátkem výroby.

3.. Materiální zakázky

Zdroj vysoce kvalitní suroviny a komponenty.Steel Destičky pro nosníky a popadnutí mechanismu. Matory, převodovky, drátěné lana a elektrické komponenty. Zvládněte kbelíkové materiály specifické pro aplikaci (např. Ocenění rezistentní na oděr). Materiály podstupují přísné kontroly kvality, aby zajistily dodržování standardů.

4. výroba hlavních nosníků

Konstruktujte strukturu dvojitého nosníku. Destičky STEEL jsou řezány na požadovanou velikost pomocí strojů CNC.

5. Výroba koncových vozů

Vytvořte koncové vozíky, které podporují hlavní nosníky.

6. Výroba mechanismu chytání

Vytvořte kbelík Grab pro manipulaci s materiálem.

Nainstalujte kladky, lana a závěsy.

7. Výroba vozíku

Sestavte vozík pomocí mechanismu zvednutí a popadnutí. Vytvořte rám vozíku pomocí vysoce přesného svařování. Instalace zvedacích motorů, drátů na lana a kladky. Postavte se mechanismu uchopování do trolejbusu.

8. Integrace elektrického systému

Nainstalujte a nainstalujte elektrické komponenty jeřábu. Instalace řídicích panelů, limitních spínačů a bezpečnostních alarmů. Zvyšování motorů, pohybové motory a cestovní motory jeřábů. Prodloužení nebo manuální provoz. Vytvořte všechny elektrické komponenty pro spolehlivost a bezpečnost.

9. Konečná shromáždění

Sestavte všechny komponenty jeřábu do funkčního systému. Postavte hlavní nosníky k konečným vozům. Namontujte mechanismus vozíku a popadněte na hlavní nosníky. Připojte všechny elektrické zapojení a mechanické komponenty.

10. Testování kvality

Ověřte bezpečnost, trvanlivost a funkčnost jeřábu.

Zkouška zatížení: Zkouška zvednutá kapacita s zatížením přesahující jmenovitá kapacita.

Operační test: Zvyšování testu, cestování vozíku a mechanismy cestování jeřábů.

Test chytání: Zajistěte hladký provoz mechanismu chytání.

Elektrický test: Ověřte řídicí systémy, limitní spínače a alarmy.

Bezpečnostní test: Zajistěte dodržování bezpečnostních standardů odvětví.

11. Ošetření povrchu

Chraňte jeřáb před poškozením životního prostředí. ANDBLAST Všechny strukturální komponenty. Apply Anti-Corosion Primer a Topcoat Paint.Label a Mark komponenty s identifikačními značkami.

12. Balení a přeprava

Bezpečně přepravujte jeřáb na instalační místo. Zjistěte velké komponenty pro efektivní transport.



Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (sady) manipulace a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sady) a míra sítě zařízení dosáhne 95%. Bylo uvedeno 32 svařovacích linek, 50 je plánováno na instalaci a rychlost automatizace celé produktové řady dosáhla 85%.
