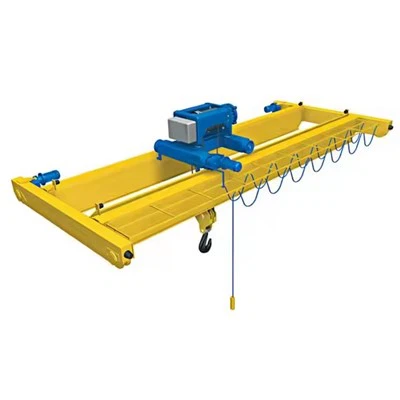

Dvojitý nosník jeřáb pro továrnu

Dvojitý nosník nad hlavou jeřáb se skládá ze dvou paralelních nosníků, které podporují cestovní vozík s zvedákem. Běží na horní části paprsků namontovaných podél továrního stropu nebo stavby budovy.



Core komponenty: ložisko, převodovka, motor, čerpadlo

Místo původu: Henan, Čína

Záruka: 1 rok

Hmotnost (kg): 2000 kg

Inspekce odchozího videa: poskytnuto

Zpráva o testování strojů: poskytnuto

Design: Double Beam

Účinnost: Vysoká účinnost

Provozní rychlost: vysokorychlostní provoz

Stabilita: Funkce anti-swingu

Barva: Volitelné

Zdroj napájení: 110V\/220V\/230V\/380V\/440V, přizpůsobené

Span: 7. 5-31. 5m





1. Main paprsek

1) Struktura
Svařovaný design typu krabice (preferovaný pro vysokou zatížení a rigiditu)

Nebo válcovaný I-paprsek se výztuží (pro lehčí nebo nákladné aplikace)

Plně přivařené k konečným kočárům pomocí vysoce pevných svarů

2) Materiál
Konstrukční ocel s vysokou pevností, jako je q235b, q345b nebo ekvivalent

Zvýšená odolnost proti únavě a trvanlivost



2. Systém rozlišení

Mechanismus zdvihu: Motor, převodovka, buben, drátěné lano a blok háčku spolupracují, aby zvedly zatížení.
Fram vozíku: Hodí se zvedák a pohybuje se podél kolejnic nainstalovaných na horní části hlavních nosníků.
Blok háčku: Připevňuje se k zatížení a pohybuje se svisle drátěným lanem.
Drátěné lano: Vysoko pevné ocelové lana se vítá kolem bubnu, aby se zvedl nebo spustil háček.
Motor & Gearbox: Poskytuje energii a točivý moment bubnu prostřednictvím redukčních ozubených kol.

3.endkočár

Klíčové funkce
Podporuje hlavní nosníky a spojuje je s dráhou jeřábů

Sídlí cestující kola, která běží na kolejích namontovaných na paprscích dráhy

Obsahuje systém cestovního pohonu jeřábu (motor + převodovka + brzda)

Zajišťuje hladký a zarovnaný pohyb jeřábu po rozpětí továrny





4. Crane cestovní mechanismus

Pracovní princip
Spuštění motoru: Elektrická energie pohání motor pohonu.

Zapojení převodovky: Výstup motoru je snížen a zvyšuje se točivý moment.

Hnací hřídel otočí: Kola se otáčí a pohybují jeřábem podél kolejnic dráhy.

Brzdění: Brzda se automaticky zabývá, když je napájena, drží jeřáb na místě.

5. Travelley cestující mechanismus

Konstrukční funkce
Kompaktní rozložení pro nízkou vodu a dobrý přístup

Konstrukce čtyř kol nebo šesti kol v závislosti na zatížení a rozpětí

Kola vyrobená z kované oceli, ošetřená tepelně pro odolnost proti opotřebení

Motory mohou být ovládány VFD pro hladší zrychlení a brzdění

PINION nebo PŘIPOJENÍ DRUHA V závislosti na designu a velikosti

6. Crane Wheel

1) Přínosy pro použití v továrně
Vysoká trvanlivost pro těžkopádné, nepřetržité používání

Zajišťuje přesné sledování podél kolejnic i při variabilním zatížení

Odolnost s nízkým válcováním zvyšuje účinnost a snižuje spotřebu energie

Dlouhá životnost s minimální údržbou, pokud je správně zarovnána a namazána

2) Tipy pro kontrolu a údržbu
Pravidelně kontrolujte opotřebení příruby, stav běhounu a hluk

Zajistěte zarovnání s kolejnicemi dráhy, abyste se vyhnuli neobvyklému opotřebení

Použijte plán mazání k udržení optimálního výkonu

Vyměňte, pokud dojde k plochým skvrnám, trhlinám nebo poškození příruby

7. Crane Hook

Materiál a výroba
Materiál: Vysoko pevná padělaná slitinová ocel (např. 20mn, 34Crnimo6, 35crmo)
Tepelné zpracování: Normalizované nebo zhášené + temperované pro odolnost proti houževnatosti a únavě
Metoda výroby: uzavřená kování na matrici + obrábění CNC pro přesnost a spolehlivost
Povrchová úprava: Leštěno vrstvami anti-rustů nebo zčernalé pro odolnost proti korozi

8.motor

Motor je powerhouse dvojitého nosného jeřábu. Různé motory se používají pro různé pohyby jeřábu, například:

Zvyšování motoru - výtahy a snižují zatížení

Trolný motor - přesune vozík přes most nosník

Motor pro cestování jeřábu - řídí celý jeřáb podél dráhy

Každý motor je vybrán na základě svého pracovního cyklu, točivého momentu, rychlosti a přesnosti kontroly.

.

9.Sound a světlý poplach a spínač limitu

1) Systém zvuku a světla
Účel:
Varovat pracovníky před pohybem jeřábu nebo neobvyklé podmínky, aby se zabránilo nehodám a zvýšila provozní bezpečnost.
2) Omezení spínačů
Účel:
Pro automaticky zastavení pohybu, když je dosaženo konkrétní limit (např. Maximální výška výtahu, poloha vozíku), aby se zabránilo mechanickému poškození nebo přehnanému.

10. Pokojová zařízení

Zařízení na ochranu přetížení: Zabraňuje zvedání zátěže nad hodnocenou kapacitou tím, že při přetížení je odříznut
Přepínače horní a dolní limit: zastaví zvedání pohybu při cestování max\/min, aby nedošlo k přenosu kabelu nebo uvolnění
Anti-kolizní zařízení: Detekuje nedaleké jeřáby nebo překážky, aby se zabránilo kolizím (pomocí radarových nebo infračervených senzorů)
Pohotovostní zastávka (E-Stop): Okamžitě sníží veškerou sílu na pohyby jeřábů, když je stisknuto, pro rychlé vypnutí
Systém monitorování brzd: Zajišťuje, aby brzdy jeřábů fungovaly správně a v případě potřeby se zapojují
Indikátor zatížení momentu (LMI): Monitoruje hmotnost zatížení a úhel výložníku (pokud je to možné), varuje nebo snižuje energii, pokud je nebezpečný
Zastavení vyrovnávací paměti jeřábu: Fyzické vyrovnávací paměti při koncích dráhy absorbují dopad a zabrání vykolejení jeřábu
Přepínače limitu cestovního limitu: Zabraňte jeřábu a vozíku v přechodu za určené konce přistávací dráhy nebo nos
Detektor vodiče lana pro lana: Detekuje prověšení při zvedání lana, aby se zabránilo zapletení nebo upuštěnému zatížení
Ochrana selhání fáze: Zabraňuje poškození motoru nebo nebezpečnému provozu, pokud dojde ke ztrátě elektrické fáze
Ochrana proti rychlosti: Monitoruje a zabraňuje nebezpečným rychlostem při zvedání nebo cestování
Tepelná ochrana: Chrání motory před přehřátím sledováním teplotních senzorů

11.Control režim

1) Kontrola přívěsku
Popis: Kabelový ovládací přívěsek s tlačítky nebo ovládací prvky joysticku.

Výhody:

Jednoduché a spolehlivé

Operátor zůstává blízko k zatížení pro přesnou manipulaci

Použití: Běžné v seminářích nebo malých továrních nastaveních.

2) rádiové dálkové ovládání
Popis: Bezdrátové ruční vzdálené pohyby řídícího jeřábu.

Výhody:

Větší svoboda pohybu pro operátora

Zlepšená bezpečnost provozováním na bezpečné vzdálenosti

Funkce: Obvykle zahrnuje nouzové zastavení a více kontrolních kanálů.

Použití: Obecně se používá ve velkých továrnách a venkovních aplikacích.

3) Ovládání kabiny
Popis: Operátor sedí v kabině namontované na mostu Crane.

Výhody:

Dobrá viditelnost nad zatížením a pracovním prostorem

Vhodné pro těžké, rozsáhlé nebo nepřetržité operace

Použití: Nachází se v těžkých průmyslových rostlinách a ocelářských mlýnech.

4) Poloautomatické a automatické ovládání
Popis: Počítačový řídicí systém s PLC a senzory.

Výhody:

Přesné, opakovatelné pohyby

Snížená únava operátora a zvýšená produktivita

Integrace s Factory Automation (MES, ERP)

Použití: špičkové továrny a automatizované výrobní linky.

5) Řídicí prvky společné pro všechny režimy
Variabilní frekvenční jednotky (VFD): Pro hladké zrychlení, zpomalení a kontrolu rychlosti.

Nouzová zastávka: Okamžitě zastaví všechny pohyby jeřábu.

Integrace monitorování zátěže: Zabraňuje podmínkám přetížení.

Spojení: Zajišťuje bezpečné sekvence operací.



12.Kresba

Hlavní technické





1. Vyšší zatížení
Podporuje těžší zatížení obvykle od 10 tun do 100 tun nebo více.

Dvojité nosníky poskytují větší sílu a stabilitu ve srovnání s jedinými nosníky.

2. větší délka rozpětí
Může pokrýt delší rozpětí můstků, aby vyhovovalo větším pracovním prostor.

Vhodné pro široké tovární podlahy, sklady a těžké výrobní závody.

3. zlepšená stabilita a rigidita
Konstrukce duálního nosníku snižuje vychýlení při zatížení.

Zajišťuje bezpečnější a plynulejší zvedání s menšími vibracemi nebo houpání.

4. Lepší výška zvednutí
Umožňuje použití větších zvedáků s hlubšími háčky, maximalizující výšku zvedání.

Užitečné v továrnách s vysokými stropy nebo kde je zapotřebí maximálního přístupu háku.

5. Zvýšená trvanlivost
Robustní konstrukce vhodná pro těžkopádné průmyslové aplikace.

Delší životnost s menší častou údržbou při těžkém využití.

6. Flexibilita a přizpůsobení
Může být vybaveno pokročilým zvedacím zařízením, jako jsou magnetické zvedáky, rozmetační paprsky nebo vakuové zvedáky.

Snadné přizpůsobení ovládacích prvků, bezpečnostních zařízení a funkcí automatizace.

7. Efektivní provoz
Schopnost rychlejšího zvedání a rychlosti cestování a zlepšení produktivity.

Podporuje přesné umístění zatížení pomocí pokročilých režimů řízení (VFD, PLC).

8. Bezpečnost
Navrženo pro integraci více bezpečnostních zařízení pro ochranu přetížení, přepínače limitu a nouzové zastávky.

Snižuje riziko poškození nehod a vybavení.

9. Nákladová efektivita pro těžké zatížení
Ekonomičtější než více jeřábů s jediným nosníkem pro stejnou kapacitu a rozpětí.

Nižší celkové náklady na vlastnictví v důsledku trvanlivosti a efektivity.





1. Silná výroba
Manipulace s těžkými komponenty v průmyslových odvětvích, jako je automobilový průmysl, letecký průmysl, stavba lodí a výroba strojů.

Stěhování surovin, sestav a hotových výrobků efektivně na tovární podlaze.

2. Zpracování oceli a kovů
Přeprava ocelových cívek, desek, paprsků a vyrobených kovových částí.

Používá se v kolejích, slévárech a kovových výrobních rostlinách.

3. elektrárny a energetický sektor
Údržba a instalace těžkých zařízení, jako jsou turbíny, generátory a transformátory.

Manipulace s velkými díly pro vodní, tepelné a jaderné elektrárny.

4. Stavba a prefabrikovaná beton
Zvedání velkých prefabrikovaných betonových prvků, jako jsou paprsky, sloupy a panely.

Manipulace s materiálem v prefabrikovaných továrnách nebo staveništích s rozvržením ve stylu továrního stylu.

5. skladování a logistika
Stěhování těžkých palet, kontejnerů a objemného zboží ve velkých skladech a distribučních centrech.

Načítání a vykládání těžkého nákladu z nákladních vozidel nebo železnic.

6. Automobilový průmysl
Manipulace s montážními linkami motorů, podvozku a částí těla.

Usnadňuje výrobní tok a zvyšuje účinnost továrny.

7. loděnice a offshore průmysl
Přeprava složek těžkých lodí, motorů a modulů na moři.

Bezpečně a přesně a přesně manipulace s objemnými a nadměrnými díly.





1. design a inženýrství
Analýza požadavků: Vyhodnoťte zatížení, rozpětí, výšku zvedání a provozní podmínky.

Strukturální design: Návrh hlavních nosníků, koncové vozíky, vozík a struktura podpůrné struktury pomocí softwaru CAD.

Specifikace komponenty: Vyberte motory, brzdy, řídicí systémy, bezpečnostní zařízení a elektrické komponenty.

Výpočty napětí a bezpečnosti: Proveďte analýzu FEM (metoda konečných prvků), abyste zajistili pevnost a trvanlivost.

2.. Materiální zakázky
Objednejte vysoce kvalitní suroviny, jako jsou strukturální ocelové desky, kanály a mechanické části.

Zdroj elektrické a mechanické komponenty od důvěryhodných dodavatelů.

3. řezání a výroba
Řezání oceli: Ořízněte ocelové desky a řezy na velikost pomocí CNC plazmových nebo laserových řezacích strojů.

Ohýbání a válcování: V případě potřeby tvarujte ocelové díly jako nosníky nebo paprsky.

Svařování: Sestavte hlavní nosníky, koncové vozíky a rámy vozíku přes svařování MIG\/Mag.

Obrábění: Části stroje, jako jsou kola, ozubená kola a ložiska, pro přesné tolerance.

4. úpravy povrchu
Čištění: Odstraňte rez, olej a nečistoty pomocí pískovného nebo výstřelu.

Priming a malba: Aplikujte nátěr a průmyslovou barvu pro ochranu proti korozi a estetiku.

5. Sestava
Mechanická sestava: Sestavte nosníky, vozík, kočárky, kola a motorové úchyty.

Instalace mechanických dílů: Fit Motors, Brakes, převodovky, limitní spínače a alarmy.

Elektrické zapojení: Nainstalujte ovládací panely, připojte motory, limitní spínače a poplachové systémy.

6. Testování a kontrola
Test statického zatížení: Ověřte strukturální integritu za podmínek jmenovitého a přetížení.

Operační test: Spusťte zvedání, cestování vozíku a jeřábové cestovní funkce, abyste zkontrolovali plynulost a ovládání.

Test bezpečnostních zařízení: Zkontrolujte všechny přepínače limitu, ochranu přetížení, nouzové zastávky a alarmy.

Inspekce kvality: Zajistěte soulad se specifikacemi a standardy návrhu (ISO, EN, ASME).

7. Balení a doprava
Demontáž (je -li to požadováno) pro snadnější přenos.

Zabezpečete balení s ochrannými materiály, abyste zabránili poškození během tranzitu.

Ship to Customer Web s podrobnými příručkami a pokyny pro instalaci.

8. Instalace a uvedení do provozu
Sestava a instalace na místě kvalifikovanými techniky.

Konečné testování za provozních podmínek.

Provozovatelé školení o bezpečném používání a údržbě.

Zobrazení dílny:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (sady) manipulace a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sady) a míra sítě zařízení dosáhne 95%. Bylo uvedeno 32 svařovacích linek, 50 je plánováno na instalaci a rychlost automatizace celé produktové řady dosáhla 85%.
