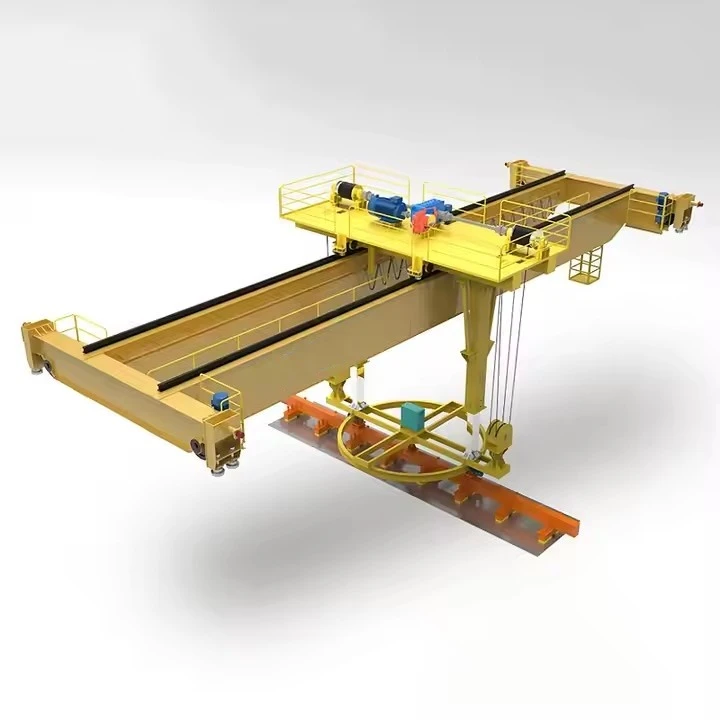

QC Magnet Reuin Hlavní jeřáb

Klíčové vlastnosti jeřáby režijních magnetů QC

1. Elektromagnetický zvedací systém

Zvedací magnet (elektromagnet nebo permanentní magnet)- Vytváří silné magnetické pole pro vyzvednutí a přepravu železných materiálů.

Ovládací panel magnetu- Reguluje napájení napájení a demagnetizaci, aby se zajistilo uvolnění bezpečného zatížení.

Záložní systém baterií- Zabraňuje poklesu náhodného zatížení během selhání napájení (kritické pro bezpečnost).

2. robustní struktura jeřábu

Těžký nosník a kočárky-Navrženo tak, aby zvládlo vysokokapacitní zatížení (obvykle1 tuna 50+ tun).

Vyztužený vozík a zvedák- zajišťuje hladký pohyb magnetického zatížení.

3. bezpečnostní a kontrolní systémy

Ochrana přetížení- Zabraňuje provozu jeřábu nad rámec jmenovité kapacity.

Nouzová zastavení a anti-sway systém- Zvyšuje provozní bezpečnost.

Dálkové ovládání \/ přívěsek- umožňuje přesné umístění zatížení.

4. Přizpůsobitelné možnosti

Verze odolná proti výbuchu (QC-EX)- pro nebezpečné prostředí (např. Hořlavý prach nebo plynové oblasti).

Variabilní frekvenční pohon (VFD)- Zajišťuje hladké zrychlení\/zpomalení.

Automatizovaný provoz- lze integrovat sSystémy PLCpro inteligentní tovární aplikace.



QC Magnet Crane vs. tradiční háček

Funkce	QC Magnet Věžový jeřáb	Standardní háček
Metoda zvedání	Elektromagnet\/permanentní magnet	Hook & Sling
Typ materiálu	Pouze železné kovy	Jakýkoli materiál
Rychlost	Rychlejší (není nutné žádné popruh)	Pomalejší (vyžaduje manuální přílohu)
Bezpečnost	Žádné sklouznutí zatížení, pokud selže napájení (se záložní baterií)	Riziko selhání praku
Automatizace	Snadno automatizované (ovládání PLC)	Manuální provoz běžný



A QC Magnet Reuin Hlavní jeřábsestává ze specializovaných komponent navržených prozvedání a přepravu železných materiálů(Ocelové desky, cívky, kovový šrot atd.) Použití elektromagnetického nebo permanentního magnetu. Níže je podrobný rozpis jeho klíčových komponent:



1. Hlavní strukturální komponenty

A. Mostní nosník

ThePrimární struktura nesoucí zátěžTo zahrnuje pracovní oblast.

Vyrobeno ztěžká ocel (krabicový nosník nebo dvojitý nosník)pro vysokou zatížení.

Navrženo tak, aby podporovalosestavení vozíku, zvedáku a magnetu.



B. Konec vozů a cestovního systému

Konec kočárůdůmKola a řídí motoryPro pohyb jeřábů podél kolejnic dráhy.

Cestovní motory(V případě potřeby odolnost proti výbuchu)brzdypro hladký pohyb.

Vyrovnávací paměti a nárazníkyzabránit kolizím.





2. Systém zvedání a magnetu

A. Elektromagnetický zvedák (nebo permanentní magnet)

Elektromagnet(Vyžaduje výkon pro generování magnetického pole).

Permanentní magnet(Nepotřeba není nutná síla, ale nevyžaduje mechanismus ručního uvolňování).

Řídicí box magnetuReguluje napájení a demagnetizaci.

B. Jednotka zvednutí a vozíku

Výběžný motor(V případě potřeby odolnost proti výbuchu)Převodovka a buben.

Drátěné lano nebo řetězpro zvedání\/snížení magnetu.

Rám vozíkuPohybuje se vodorovně podél nosníku mostu.

C. Systém magnetu a zálohování

Kabelový navíjející buben(pro napájení do magnetu).

Jednotka záložní baterie(zabraňuje poklesu zátěže během selhání napájení).

3. Elektrický a řídicí systém

A. Rozhraní ovládacího panelu a operátoru

Hlavní ovládací panel(V případě potřeby odolnost proti výbuchu).

Závěsná stanice (kabelové) nebo bezdrátové dálkové ovládání.

Variabilní frekvenční pohon (VFD)pro kontrolu hladké rychlosti.

B. Bezpečnostní a omezovací zařízení

Omezovač přetížení(zabraňuje překročení kapacity jeřábu).

Limitní spínače(pro horní\/dolní limity cestování).

Tlačítko pro nouzové zastavení.

Anti-Sway systém(pro přesné umístění zatížení).

C. Napájení a zapojení napájení

Systém Festoon nebo navíjení kabelůpro přenos energie.

Zapojení a konektory odolné proti výbuchu(pokud se používá v nebezpečných oblastech).

.

4. Další volitelné komponenty

Vážící systém(měření zatížení).

Automatizované polohování (ovládání PLC).

Jeřábové osvětlení(V případě potřeby LED diody odolné vůči explozi).

Jeřábové nosníky a kolejnice(struktura podpory).

Srovnání: Elektromagnet vs. permanentní magnet

Funkce	Elektromagnet	Permanentní magnet
Požadovaná energie	Ano (nepřetržité)	Ne (ale potřebuje mechanismus uvolnění)
Riziko zatížení	Pouze v případě selhání napájení (záložní baterie pomáhá)	Žádné riziko, pokud je správně zapojeno
Údržba	Vyšší (elektrické díly)	Nižší (není nutná žádná síla)
Nejlepší pro	Časté zvedání\/pokles	Dlouhodobý držení, šrot yardů

​

SKICA

Hlavní technické



Klíčové výhody strojových jeřábů QC magnetu

Výjimečná účinnost manipulace s materiálem

Okamžitě zvedne železné materiálybez smyček\/řetězců, zkrácení doby zatížení\/vykládky až o 70%.

Klikynepravidelně tvarované položky(šrot kovu, ocelové destičky), které je obtížné mechanicky uchopit.

Zvýšená bezpečnost

Eliminuje rizika přílohy ručního zatížení (žádné pracovníky při zavěšeném zatížení).

Zálohování baterie na elektromagnetechzabraňuje náhodným kapkámběhem výpadků proudu.

Dostupné návrhy odolné proti jiskřinebezpečná prostředí(ATEX\/IECEX Certified).

Nákladově efektivní provoz

Nižší náklady na práci (vyžaduje 1 operátor vs. 2-3 pro zvedání založených na praku).

Minimální díly opotřebení ve srovnání s mechanickými drapáky (snížená údržba).

Přesnost a kontrola

Variabilní frekvenční jednotky (VFD)Povolit hladké zrychlení\/zpomalení.

Protipřátelské systémy a dálkové ovládání umožňujíPolohování na úrovni milimetrů.

Všestrannost

Vyměňují magnety za různé úkoly (např. Kruhové magnety pro cívky, obdélníkové pro desky).

Se může integrovatautomatizované systémy(Průmysl 4. 0 připraven).



Primární aplikace

Průmysl	Případ použití	Prospěch
Ocelové mlýny	Pohybující se cívky, sochory, talíře	Zabraňuje poškození povrchu vs. mechanických chytání
Šrotovací yardy	Třídění\/hromadění železného šrotu	Zvládá zamotané materiály bez námahy
slévárny	Přepravu roztavených kovových forem	Dostupné možnosti magnetu odolného proti teplu
Porty\/terminály	Nakládání ocelového nákladu	3x rychlejší než systémy založené na háčku
Automobilový průmysl	Blanking stisknutí krmení	Přesné umístění ocelových listů



1. Návrh a inženýrství
Shromažďování požadavků:

Jsou definovány zatížení (např. 10t, 50t, 100t atd.), Rozpětí, výška zvedání a operační prostředí.

Jsou hodnoceny potřeby přizpůsobení, jako jsou ovládací režimy (přívěsek, bezdrátový, kabina) a speciální funkce (např. Anti-kolize, ochrana přetížení).

Předběžný design:

Strukturální inženýři a návrháři jeřábů vytvářejí počáteční design jeřábu, včetně hlavního paprsku, koncového přepravy, zvedacího systému, vozíku, cestovního mechanismu a dalších komponent.

Výpočet a simulace:

Výpočty zatížení se provádějí, aby se zajistilo, že jeřáb dokáže zvládnout zadanou kapacitu.

Analýza konečných prvků (FEA) může být použita k simulaci napětí a výchylek ve struktuře, aby byla zajištěna bezpečnost a stabilitu.

Podrobný design:

Po schválení jsou provedeny podrobné výkresy pro každou část, včetně hlavního nosníku, koncového přepravy, zdvihacího systému, motorů, řídicích systémů a bezpečnostních prvků.

2.. Materiální zakázky
Výběr surovin:

Vysoce kvalitní materiály, jako je ocel, legovaná ocel, kovaná ocel a elektrické komponenty, jsou získány podle specifikací.

Materiály jsou kontrolovány na certifikaci kvality a dodržování průmyslových standardů (např. ISO, CE).

Sourcing komponenty:

Standardní komponenty, jako jsou motory, zvedáky, ovládací panely, limitní spínače a bezpečnostní zařízení, jsou pocházejí od spolehlivých dodavatelů.

3. výroba komponent
Hlavní nosník:

Řezání a svařování ocelových desek za vzniku mostu.

Nosník je sestaven svařováním nebo šroubovacími sekcemi, což zajišťuje, že splňuje požadovanou sílu a přesnost.

Sestava koncového vozu:

Koncový kočár je vyroben a sestaven tak, aby držel jeřáb na kolejnice.

Sestavy kol jsou instalovány, aby se zajistilo hladké cestování podél kolejnic.

Systém zvedáku a vozíku:

Shromážděná jednotka (elektrická nebo manuální) se sestavuje, včetně bubnu, lana, háku a motoru.

Systém trolejbusu je postaven tak, aby transportoval zvedák přes most, včetně vozíků a mechanismů pohonných hmot.

Mechanismus cestování jeřábu:

Kola jeřábů jsou namontována na koncových vozích a zajišťují hladký vodorovný pohyb.

Systém pohonu je nainstalován pro kontrolu rychlosti cestování.

4. shromáždění jeřábu
Instalace hlavního paprsku:

Shromážděný hlavní nosník je zvednut a umístěn na koncové vozíky.

Nosník je vyrovnán pro zajištění strukturální integrity.

Instalace vozíku a zdvihu:

Systém vozíku je namontován na hlavní nosník a zvedák je namontován do vozíku.

Zatěžovací řetězec nebo drátěné lano je nainstalováno a testováno na hladký provoz.

Nastavení cestovního mechanismu:

Kola jeřábů jsou namontována a mechanismus pohonu je připojen k řídicímu systému pro horizontální pohyb.

5. Instalace elektrického a řídicího systému
Zapojení a ovládací panel:

Ovládací panel je nainstalován a zapojen pro správu všech pohybů jeřábů (zvedání, vozík, jeřáb).

Do řídicího systému jsou integrovány spínače omezení, nouzová zastávka a bezpečnostní alarmy.

Instalace motoru a ozubeného kola:

Motory pro zvedání, cestování a vozík jsou nainstalovány a připojeny k příslušným systémům převodovky.

Testování řídicích systémů:

Kontrolní systémy jsou kontrolovány, aby se zajistila správná integrace ovládání přívěsu, bezdrátového dálkového ovladače nebo možností ovládání kabiny.

6. Testování a kontrola kvality
Testování zatížení:

Jeřáb podstoupí testování statického zatížení (pro kontrolu stability) a dynamické testování zatížení (pro kontrolu provozního výkonu za skutečných pracovních podmínek).

Ochrana přetížení a limitní spínače jsou testovány, aby se zajistilo správné fungování.

Testování bezpečnostního systému:

Zvukové a světelné alarmy, limitní spínače, tlačítka pro nouzové zastavení a bezpečnostní zařízení jsou testovány na funkčnost.

Testování pohybu:

Veškeré pohyby, pohyb vozíku, pohyb vozíku, cestování mostu a ovládání, jsou testovány na hladký provoz a přesnost.

Elektrické testování:

Všechny elektrické komponenty jsou testovány na správné zapojení, uzemnění a komunikaci mezi systémy.

Dokumentace a certifikace:

Jeřáb je kontrolován podle mezinárodních bezpečnostních standardů a podléhá certifikaci příslušnými orgány (např. CE, ISO).

Připravují se testovací certifikáty pro motory, jeřáby a testování zátěže.

7. Závěrečná inspekce a malba
Vizuální kontrola:

Důkladná kontrola se provádí, aby se zajistilo, že jeřáb splňuje specifikace designu a bezpečnostní požadavky.

Malování:

Jeřáb je natřen vysoce kvalitními protikorozními povlaky, aby byl chráněn před podmínkami prostředí.

Označení a označování:

Bezpečnostní štítky, varování a značení kapacity jsou na jeřábu aplikovány pro správnou identifikaci.

8. Doručení a instalace
Doprava:

Jeřáb je pečlivě rozebrán na přenositelné části (v případě potřeby) a odeslán na místo zákazníka.

Instalace:

Jeřáb je nainstalován na místě a všechna připojení (napájení, mechanická, ovládání) se provádí.

Konečné uvedení do provozu:

Jeřáb je pověřen jeho provedením řadou operačních testů, aby se zajistilo, že funguje správně.

V případě potřeby se provádí školení operátorů pro bezpečné a efektivní použití.

9. Podpora po instalaci
Školení zákazníků:

Školení operátora o tom, jak bezpečně a efektivně používat jeřáb.

Plán údržby:

Poskytování plánu údržby pro pokračující provoz jeřábu, včetně pravidelných inspekcí, mazání a testování.

Podpora po prodeji:

Nabízení náhradních dílů, odstraňování problémů a opravárenské služby.

Zobrazení dílny:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (sady) manipulace a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sady) a míra sítě zařízení dosáhne 95%. Bylo uvedeno 32 svařovacích linek, 50 je plánováno na instalaci a rychlost automatizace celé produktové řady dosáhla 85%.
