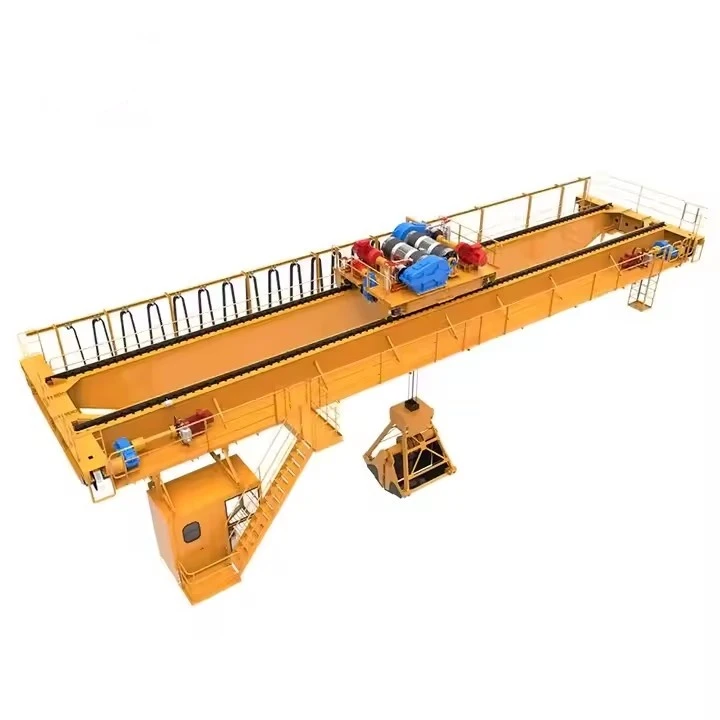

Automatický drapák mostový jeřáb

Klíčové vlastnosti mostových jeřábů s automatickým drapákem:

Automatizovaný provoz

PoužitíPLC (Programmable Logic Controller)asenzorypro přesné ovládání.

Lze integrovat sdálkové ovládáníneboplně autonomní systémy(na základě AI-).

Podporujepřed{0}}naprogramované dráhy zdvihupro opakující se úkoly.

Typy kbelíků

Drapák véčko– Pro sypké materiály jako písek a obilí.

Chytání pomerančové kůry– Na kovový šrot a kamení.

Motorizovaný drapák– Elektricky ovládané pro lepší ovládání.

Vysoká účinnost a bezpečnost

Rychlejší nakládání/vykládání ve srovnání s ručními jeřáby.

Technologie proti-swaypro hladký provoz.

Funkce ochrany proti přetížení a nouzového zastavení.

Aplikace

Porty a terminály– Nakládání/vykládání lodí.

Elektrárny– Manipulace s uhlím.

Ocelárny– Manipulace s kovovým šrotem.

Odpadové hospodářství– Stěhování sypkých odpadních materiálů.



Srovnání s ručními drapákovými jeřáby

Funkce	Automatický drapákový jeřáb	Ruční drapákový jeřáb
Rychlost	Rychlejší, konzistentní cykly	Pomalejší, variabilní
Pracovní požadavek	Minimální (dálkové/automatické)	Vyžaduje kvalifikovanou obsluhu
Přesnost	Vysoká (laserem-naváděná)	Záleží na zručnosti operátora
Bezpečnost	Pokročilé senzory a AI	Vyšší riziko nehody
Náklady v průběhu času	Nižší provozní náklady	Vyšší mzdové náklady



Zvedací kapacita5 – 50 tun (až 100+ tun pro těžké-náklady)
Rozpětí10-35 metrů (nastavitelné)
Výška zdvihu10-30 metrů
Třída pracovní povinnostiA6 (Heavy Duty) nebo A7 (Severe Duty)
Provozní rychlost -zvedání: 5 – 20 m/min
                              -Pojezd vozíku: 20 – 45 m/min
                              -Pojezd jeřábu: 30 – 60 m/min

Napětí380V/50Hz nebo 480V/60Hz (3fázové)
Stupeň ochranyIP55 (odolné proti prachu a vodě-)
Bezpečnostní zařízeníOmezovač přetížení, nouzové zastavení, koncové spínače, předcházení kolizím.

Anautomatický drapák mostový jeřábsestává z několika klíčových mechanických, elektrických a řídicích součástí, které spolupracují a umožňují efektivní a automatizovanou manipulaci s materiálem. Níže je podrobný rozpis jeho hlavních součástí:



1. Konstrukční prvky

A. Mostní nosník (hlavní a koncové nosníky)

Primární nosná-konstrukce, která se pohybuje po kolejnicích ranveje.

Vyrobeno ze svařované oceli (skříňový{0}}typ nebo příhradové provedení) pro pevnost a odolnost.

Podporuje zvedák, vozík a drapákový mechanismus.

B. Koncové vozíky (sestavy kol)

Nachází se na obou koncích mostního nosníku.

Vybaveno skola, motory a brzdypro pohyb jeřábu po dráze.

Může zahrnovatnárazníkyabsorbovat nárazy na cestách.

C. Dráhové kolejnice

Instaluje se na stavební konstrukci nebo nosné sloupy.

Poskytuje hladkou dráhu pro pohyb jeřábu.

2. Komponenty pro zvedání a uchopení

A. Zvedací mechanismus

Zvedací motor(řízené střídavým/stejnosměrným proudem nebo frekvenčním měničem-).

Drátěné lano nebo řetěz(pro zvedání/spouštění drapáku).

Systém bubnu nebo kladky(vede lano/řetěz).

Brzdy(elektromagnetické nebo hydraulické pro bezpečnost).

B. Uchopte vědro

Drapák véčko(pro sypké materiály jako uhlí, obilí).

Chytání pomerančové kůry(na kovový šrot, kameny).

Motorizovaný drapák(samo{0}}otvírání/zavírání pomocí elektromotoru).

Lanový-ovládaný drapák(ovládané samostatnými zvedacími bubny).

C. Sestavení vozíku

Pohybuje se vodorovně podél nosníku mostu.

Nese kladkostroj a drapák pro přesné umístění.

Zahrnujetrolejbusový motor, kola a brzdy.

3. Systémy pohonu a pohybu

A. Cestovní pohony (můstek a trolejbus)

Cestovní motory(pro pohyb jeřábem a vozíkem).

Redukční převodovky(pro regulaci rychlosti).

Systém kola a kolejnice(pro plynulý pohyb).

B. Řídicí kabina nebo závěsná stanice

Kabina operátora(pro ruční/polo{0}}automatické ovládání).

Rádiové dálkové ovládání(bezdrátový provoz).

HMI s dotykovou obrazovkou(v pokročilých systémech).

4. Komponenty automatizace a řízení

A. Programmable Logic Controller (PLC)

Centrální řídicí jednotka pro automatické sekvence.

Značky: Siemens, Allen-Bradley, Mitsubishi.

B. Senzory a systémy zpětné vazby

Snímač zatížení(váží materiál v reálném čase).

Kodér(sleduje polohu/rychlost).

Laserové/ultrazvukové senzory(pro polohování).

Anti-systém proti kývání(snižuje kolísání zátěže).

C. Human-Machine Interface (HMI)

Dotykový panel pro monitorování a ovládání.

Zobrazuje váhu, polohu, alarmy atd.

D. Frekvenční měniče (VFD)

Ovládá otáčky motoru pro hladký chod.

Značky: ABB, Schneider, Danfoss.

.

5. Napájecí a bezpečnostní systémy

A. Napájení

Festoon systém nebo kabelová cívka(pro přenos energie/dat).

Hlavní jistič a stykače(elektrická ochrana).

B. Bezpečnostní zařízení

Omezovač přetížení(zabraňuje překročení kapacity).

Koncové spínače(zastaví jeřáb na dojezdových limitech).

Tlačítka nouzového zastavení(okamžité vypnutí).

Antikolizní systém(pro více jeřábů).

Anemometr(sledovač rychlosti větru pro venkovní jeřáby).

6. Pomocné komponenty

Mazací systém(automatické-mazání ozubených kol).

Osvětlení a poplašné systémy(pro bezpečnostní upozornění).

Ochrana proti prachu a počasí(kryty s hodnocením IP-).

Skica

Hlavní technické





Mostové jeřáby s automatickým drapákem nabízejí oproti tradičním ručním nebo polo{0}}automatickým jeřábům značné výhody, díky čemuž jsou ideální pro těžké-průmyslové aplikace.

1. Vysoká účinnost a produktivita

Rychlejší manipulace s materiálem: Automatizované drapáky zkracují doby cyklů a zvyšují propustnost.

Nepřetržitý provoz: Může pracovat 24/7 s minimálním zásahem člověka.

Přesné ovládání: Automatizované systémy zajišťují přesné polohování a pohyb drapáku.

2. Snížené mzdové náklady a lidská chyba

Minimální závislost na operátorovi: Lze ovládat dálkově nebo autonomně.

Odstraňuje manuální chyby: Automatické měření hmotnosti a plánování trasy snižují chyby.

3. Vylepšená bezpečnost

Předcházení kolizím: Senzory zabraňují nehodám s překážkami nebo jinými jeřáby.

Ochrana proti přetížení: Automatické vypnutí, pokud hmotnost překročí kapacitu.

Žádná ruční manipulace: Snižuje vystavení pracovníků nebezpečným prostředím (např. prach, teplo).

4. Úspora energie a nižší údržba

Měniče s proměnnou frekvencí (VFD): Optimalizujte rychlost motoru a snižte spotřebu energie.

Chytrá diagnostika: Výstrahy prediktivní údržby zkracují prostoje.

5. Všestrannost v manipulaci s materiálem

Přizpůsobitelné různým typům drapáků (véčko, pomerančová kůra, motorizované).

Zvládne různé sypké materiály (uhlí, obilí, šrot, cement).



Tyto jeřáby jsou široce používány v průmyslových odvětvích, která to vyžadujívysokorychlostní, velkoobjemová{1}}manipulace se sypkým materiálem.

1. Porty a terminály

Loď Nakládka/Vykládka: Efektivně přenáší uhlí, obilí a minerály mezi loděmi a sklady.

Manipulace s čluny a kontejnery: Přesouvá hromadný náklad v přístavech.

2. Elektrárny

Manipulace s uhlím: Dopravuje uhlí ze skladovacích dvorů do kotlů.

Odstranění popela: Přesouvá popílek a strusku k likvidaci.

3. Ocel a šrotoviště

Manipulace s kovovým šrotem: Pomerančové drapáky třídí a nakládají šrot do pecí.

Krmení surovin: Přepravuje železnou rudu, koks a vápenec.

4. Cementářský a stavební průmysl

Manipulace se slínkem a surovinami: Přesouvá vápenec, sádru a přísady.

Hromadné nakládání cementu: Přepravuje cement do sil nebo kamionů.

5. Zpracování obilí a potravin

Nakládání/vykládání sila: Zvládá pšenici, rýži, sójové boby a další obiloviny.

Manipulace s materiálem-potravinářské kvality: Hygienické drapáky na cukr, sůl nebo mouku.

6. Nakládání s odpady a recyklace

Nakládání s komunálním odpadem: Přesouvá hromadný odpad v recyklačních závodech.

Zpracování biomasy: Převáží dřevní štěpku, zemědělský odpad.

7. Těžba a dobývání

Manipulace s rudou a kamenivem: Nakládá/vykládá kameny, písek a minerály.

Správa zásob: Automatizované stohování a zpětné získávání.



Výrobní postup pro aMostový jeřáb s dvojitým nosníkem o nosnosti 45 tunzahrnuje několik klíčových fází, od návrhu až po závěrečné testování. Níže je podrobný přehled-za{2}}krokem:

---

1. Design & Engineering

Výpočet zatížení a rozpětí: Určete nosnost jeřábu (45 tun), rozpětí (vzdálenost mezi kolejnicemi), výšku zdvihu a pracovní cyklus (klasifikace FEM/ISO).

Konstrukční návrh:

Hlavní nosníky (krabicový-typ nebo provedení příhradových vazníků)

Koncové vozíky (pro pohyb po kolejích)

Mechanismus kladkostroje a vozíku

Elektrický a mechanický design:

Výkon motoru, převodovka, brzdy a řídicí systém

Kabeláž, závěsné/rádiové dálkové ovládání nebo ovládání kabiny

Software a simulace: Analýza konečných prvků (FEA) pro zátěžové testování.

---

2. Nákup materiálu

Ocelové plechy a profily: Vysoce-kvalitní ocel Q235B/Q345B pro nosníky.

Elektrické komponenty: Motory (zdvihací/pojezdové), brzdy, koncové spínače a ovládací panely.

Mechanické díly: Kola, ozubená kola, ocelová lana, háky a ložiska.

---

3. Výroba hlavních komponent

A. Výroba dvojitého nosníku

Řezání a svařování: CNC plazmové řezání pro přesnost; automatické svařování pod tavidlem (SAW) pro nosníky.

Shromáždění: Vyrovnejte a svařte nosníky s koncovými vozíky.

Tryskání a malování: Anti-ošetření (základ + vrchní nátěr).

B. Montáž kladkostroje a vozíku

Zvedací mechanismus:

45tunový elektrický lanový kladkostroj (nebo řetězový kladkostroj).

Sestava bubnu, motoru, převodovky a brzdy.

Rám vozíku: Výroba a montáž kol, motorů a kolejnic.

C. Koncové vozíky

Konstrukce rámu: Svařovaná ocel se sestavami kol.

Nárazníky a nárazníky: Instalace pro ochranu proti kolizi.

---

4. Instalace elektrického systému

Zapojení a ovládání:

Napájení (3-fázový AC)

Pohony s proměnnou frekvencí (VFD) pro hladký provoz

Systém závěsného/dálkového ovládání

Bezpečnostní zařízení:

Omezovač přetížení

Koncové spínače (horní/spodní zdvih)

Nouzové zastavení

---

5. Montáž a integrace

Montáž nosníků: Namontujte dvojité nosníky na koncové vozíky.

Instalace vozíků a kladkostrojů: Polohovací vozík mezi nosníky; bezpečný zvedák.

Zarovnání kolejnic: Ujistěte se, že kolejnice dráhy jsou rovné a rovnoběžné.

---

6. Testování a kontrola kvality

A. Tovární testování (před odesláním)

Ne-test zátěže: Spusťte jeřáb bez zatížení a zkontrolujte pohyb, brzdy a ovládací prvky.

Zátěžový test:

Statický test: 1,25 × jmenovité zatížení (56,25 tun) po dobu 10 minut.

Dynamický test: 1,1 × jmenovité zatížení (49,5 tuny) s pohyby.

Bezpečnostní kontroly: Ověřte koncové spínače, nouzové zastavení a ochranu proti přetížení.

B. Testování na-místě (po instalaci)

Znovu-spusťte zátěžové testy pod dohledem zákazníka.

---

7. Lakování a ochrana proti korozi

Finální nátěr: Barva-odolná vůči povětrnostním vlivům (např. epoxidová-základní barva s vysokým obsahem zinku).

Označení: Štítky pro nosnost, varování a informace o výrobci.

---

8. Balení a dodání

Demontáž (v případě potřeby): Pro snadnou přepravu.

Obal: Vodotěsný obal pro námořní/pozemní dopravu.

---

9. Instalace a uvedení do provozu (na-místě)

Kontrola paprsku dráhy: Zajistěte správné vyrovnání a pevnost.

Montáž jeřábu: Znovu smontujte nosníky, kladkostroje a elektrické systémy.

Závěrečné testování: Proveďte zátěžové zkoušky a školení obsluhy.

Pohled na workshop:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (setů) manipulačních a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sad) a míra propojení zařízení dosáhne 95 %. 32 svařovacích linek byly uvedeny do provozu, 50 je plánováno na instalaci a míra automatizace celé produktové řady dosáhla 85 %.
