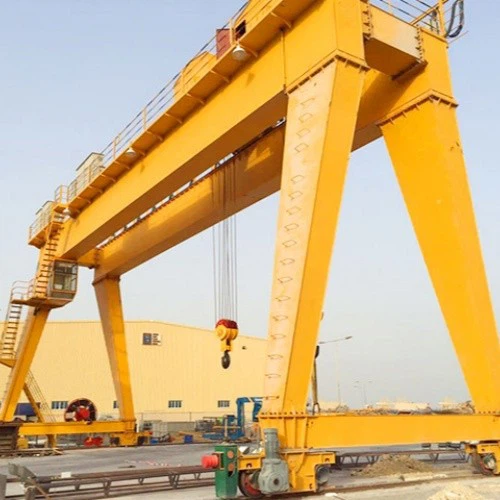

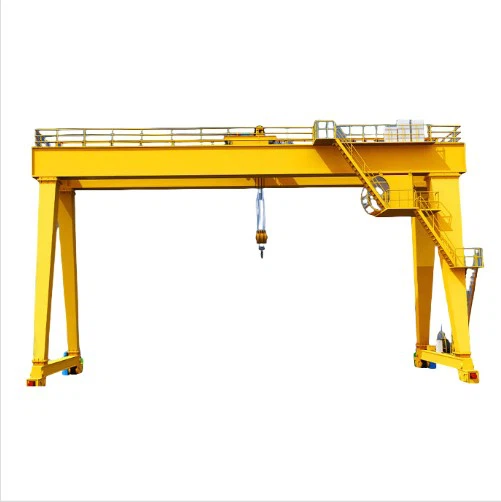

Ocelový portálový jeřáb



1. Přehled
Jeřáb s dvojitým nosníkem ocel je těžký zvedací roztok určený pro venkovní a vnitřní průmyslové aplikace. Skládá se ze dvou hlavních nosníků podporovaných nohama, které se pohybují na zemních kolejích, což poskytuje vynikající sílu a stabilitu. Tento jeřáb se široce používá na staveništích, loděnicích, přístavech, skladech, výrobních závodech a ocelových yardech pro efektivní manipulaci s velkými a těžkými materiály.

2. Klíčové funkce
Vysoká nakládací kapacita: Navržena pro zvedání zátěže v rozmezí od 5 tun do 500 tun, takže je vhodná pro těžké průmyslové aplikace.
Robustní ocelová konstrukce: Postavena s vysokou pevnou ocelí, aby byla zajištěna trvanlivost a dlouhou životnost.
Stabilní design dvojitého nosníku: Nabízí lepší distribuci zatížení a vyšší výšku zvedání ve srovnání s jeřáby s jedním nosníkem.
Efektivní mechanismus zvedání: Vybaven elektrickým zvedákem nebo vozíkem pro hladké a přesné zvedací operace.
Přizpůsobitelné možnosti: K dispozici v různých rozpětích, zvedacích výškách a konfiguracích tak, aby splňovaly specifické požadavky zákazníka.



Core komponenty: motor, ložisko, převodovka, motor, ozubená kola

Místo původu: Henan, Čína

Záruka: 2 roky

Hmotnost (kg): 50000 kg

Inspekce odchozího videa: poskytnuto

Zpráva o testování strojů: poskytnuto

Aplikace: Outdoor

Klíčová slova: portální jeřáb

Hodnocená načítává kapacita: 50ton

Křížová rychlost cestování: 44,6 m\/min

Dlouhá rychlost cestování: 47,1 m\/min

Kontrolní způsob: kabina

Napájecí zdroj: kabelový naviják

Ocelová stopa: Qu80

Power: 3- fázová AC 50Hz 380V





1. Main paprsek

Struktura a design
1) Konfigurace dvojitého nosníku: Dva ocelové nosníky běží rovnoběžně mezi sebou, rovnoměrně distribuovaly zátěž a umožňovaly vyšší zvedací kapacity a delší rozpětí.
2) Konstrukce typu typu krabice nebo příhradového typu:
Paprsek typu krabice: Vyrobeno ze svařovaných ocelových desek, nabízející vysokou sílu, rigiditu a nízkou výchylku.
Paprsek typu Truss: Vyrobeno z ocelových sekcí a mřížkových struktur, ideální pro velké rozpětí a venkovní aplikace, aby se snížila odolnost proti větru.
Materiál: Strukturální ocel s vysokou pevností (Q235B, Q345B nebo ekvivalent) zajišťuje trvanlivost a dlouhou životnost.
Zesílení: Paprsek může zahrnovat žebrové destičky a membrány, aby se zvýšila síla a snížila koncentraci napětí.



Zvedací systém

(1) Mechanismus zvedání (systém vozíku a navijáků)
Elektrický zvedák (pro světlo a střední zatížení, 5t - 50t)
Kompaktní struktura a snadná instalace.
Používá drátěné lano nebo řetězové zvedáky s mechanismem zvedání motoru.
Vhodné pro standardní aplikace pro manipulaci s materiálem.
Otevřený vozík (pro těžké zatížení, 50t - 500T)
Vysoce výkonný zvedací systém navržený pro mimořádné zatížení.
Vybaven výkonnými motory, reduktory a bubnovými systémy.
Poskytuje vyšší zvedací rychlosti, stabilitu a trvanlivost.
(2) Systém lana drátu
Vysoko pevné ocelové drátěné lana zajišťují trvanlivost a stabilitu zatížení.
Groed buben zabraňuje překrývání lana a zajišťuje hladké vinutí.
Průvodce lana a kladky snižují opotřebení a prodlužují životnost.
(3) zvedací motor a převodovka
Vysoký elektrický motor zajišťuje vysokou účinnost a hladký provoz.
Převodovka Precision s možností více rychlosti pro přesné umístění.
Variabilní frekvenční pohon (VFD) dostupný pro nastavitelnou rychlost.
(4) Brzdový systém
Elektromagnetické nebo hydraulické brzdy zajišťují okamžité zastavení bezpečnosti.
Vybaven ochranou přetížení, aby se zabránilo nadměrnému vzpírání.
(5) Bezpečnostní prvky
Omezovač přetížení, aby se zabránilo překročení hmotnosti.
Přepínače horní a dolní limit, aby se zabránilo nadměrnému cestování.
Technologie anti-prací pro lepší kontrolu zatížení.
Systém nouzového zastavení zvládnout neočekávané poruchy.





3.endkočár

(1) Struktura ocelového rámu
Konstruováno z vysoce pevné oceli Q235B\/Q345B.
Navrženo jako svařovaná struktura typu typu krabice pro vysokou rigiditu a trvanlivost.
Zesíleno žebrovými deskami a membránami pro snížení koncentrace a deformace stresu.
(2) Systém kol
Vybaveno vysoce kvalitními koly vyrobenými z kované oceli (65 mn nebo 42crmo) pro odolnost proti opotřebení.
Kola jsou namontována na ložiscích válců, aby byla zajištěna hladký provoz.
Možnosti pro jednorázová, dvojitě plucená nebo bez-podlahová kola v závislosti na typu kolejnice.
(3) Cestovní mechanismus
Řízeno elektrickými motory s převodovkami a brzdovými systémy.
Používá kontrolu střídače (VFD) pro nastavení proměnné rychlosti, zajišťuje hladké zrychlení a zpomalení.
Zahrnuje přesnost zaměřené ozubená zařízení pro snížení šumu a vysokou účinnost.

4. Crane cestovní mechanismus

(1) Systém pohonu (sestava motoru a převodovky)
Vysoce výkonné motory: obvykle třífázové asynchronní motory poskytují silný a konzistentní výkon.
Převodovka s tvrdými ozubenými kolami: zajišťuje hladký přenos točivého momentu a minimální opotřebení.
Variabilní frekvenční pohon (VFD) Volitelné: Umožňuje měkké start, nastavitelnou rychlost a energetickou účinnost.
(2) Sestava kola
Vysoce pevná kovaná ocelová kola (materiál: 65 mn, 42crmo) pro odolnost proti opotřebení.
V závislosti na konstrukci kolejnice kola s jednou podlažkou, dvojitá podlaží nebo bez podlaží.
Samostatné ložiska pro snížené tření a delší životnost.
Anti-tvorba ložisek pro zvýšení hladkého pohybu válcování.
(3) železniční a poradenský systém
Běží na vestavěných nebo pevných zemních kolejnicích, což zajišťuje přesný pohyb.
Vybaveno železničními svorkami nebo vodicí koly, aby se zabránilo vykolejení.
Anti-skew korekční systém k dispozici pro přesné zarovnání.
(4) Brzdový systém
Elektromagnetické nebo hydraulické brzdy zajišťují rychlé a bezpečné zastavení.
Mechanismus nouzového brzdění pro náhlé zastávky v případě selhání.
Funkce automatického držení brzdy, když je napájení vypnuto.
(5) Bezpečnostní prvky
Ochrana přetížení, aby se zabránilo nadměrnému napětí na hmotnosti.
Omezte spínače pro zastavení pohybu v přednastavených bodech.
Protiolizní zařízení, aby se zabránilo nehodám s jiným zařízením.
Pro venkovní aplikace pro venkovní aplikace.

5. Travelley cestující mechanismus

(1) Systém pohonu (sestava motoru a převodovky)
Vysoce výkonný motor: Obvykle používá třífázový asynchronní motor pro stabilní výkon.
Převodovka s tvrdými ozubenými kolami: Poskytuje hladký a efektivní přenos točivého momentu.
Variabilní frekvenční pohon (VFD) Volitelné: Umožňuje měkké start, nastavitelné řízení rychlosti a úspory energie.
(2) Systém kol
Vysoce pevná kovaná ocelová kola (65MN, 42CRMO) pro odolnost proti opotřebení a dlouhou životnost.
Namontované na přesných ložiscích pro snížení tření a zajištění hladkého pohybu.
Běží na obrobených kolejnicích upevněných na hlavních paprscích.
(3) železniční a poradenský systém
Pohybuje se na ocelové kolejnice namontované na dvojitých nosnících.
Vybaven vodicími válci pro udržení přímého pohybu.
Systém detekce anti-skew pro přesné polohování.
(4) Brzdový systém
Elektromagnetické nebo hydraulické brzdy zajišťují okamžité zastavení v případě potřeby.
Systém nouzového brzdění zabraňuje nekontrolovanému pohybu v případě selhání.
Automatická funkce držení brzdy, když je motor vypnutý.
(5) Bezpečnostní prvky
Ochrana přetížení, aby se zabránilo nadměrnému napětí na hmotnosti.
Přepínače limitu cestování pro zastavení pohybu v přednastavených bodech.
Senzory proti kolizi, aby se zabránilo nehodám s koncovými zastávkami.
Systém řízení rychlosti pro přesný a bezpečný pohyb.

6. Crane Wheel

1) Přehled
Jeřábná kola dvojitého nosného ocelového jeřábu jsou základní součásti, které podporují a řídí pohyb jeřábu podél kolejnic. Tato kola jsou navržena tak, aby odolala silným zatížením, vysokým nárazovým silám a nepřetržitému provozu, což zajišťuje hladké a stabilní cestování jeřábím.
2) Druhy jeřábových kol
Jednorázová kola-používaná pro systémy s průvodcem, aby se zabránilo vykolejení.
Kola s dvojitá podlaží-poskytuje extra stabilitu, běžně se používají ve venkovních portálových jeřábech.
Kola bez podlaží-používaná s hlavními válci nebo speciálními stopami.

7. Crane Hook

1) Druhy háčků jeřábu
Jeden háček - vhodný pro lehké až střední zatížení (5t - 50t), nabízí jednoduchou provoz a flexibilitu.
Double Hook-používaný pro těžkopádné zvedání (50t-500T), což poskytuje lepší vyvážení a stabilitu zatížení.
Háček typu C-navržený pro cívky nebo role, což zajišťuje bezpečné zacházení se specializovanými zatíženími.
Otočný háček (otočný háček) - vybaven rotací 360 stupňů, což umožňuje přesné umístění zatížení.
2) Proces materiálu a výroby
Kovaná uhlíková ocel (20 mn, 34Crmo4, 42crmo) pro vysokou pevnost a trvanlivost.
Tepelné zpracování:
Zhášení a temperování ke zvýšení tvrdosti a odolnosti proti nárazu.
Tvrzení povrchu (HRC 35-45) pro odpor opotřebení.
Testování zátěže: Háčky jsou testovány s 125% až 150% jmenovité zatížení, aby byla zajištěna bezpečnost.

8.motor

Typy motorů
(1) Zvednutí motoru
Typ: Asynchronní střídavý motor
Účel: Řídí zdvihací mechanismus, zodpovědný za zvedání a snižování zatížení.
Hodnocení výkonu: Obvykle se pohybuje od 2,2 kW do 200 kW, v závislosti na kapacitě jeřábu.
Funkce:
Vysoký točivý moment pro těžké zvedání.
Ovládání proměnné rychlosti pro hladké zpracování zatížení.
Vestavěná ochrana přetížení pro bezpečnost.
(2) cestovní motor s vozíkem
Typ: Asynchronní střídavý motor nebo DC motor (v závislosti na typu jeřábu)
Účel: Řídí pohyb vozíku podél nosníku.
Hodnocení výkonu: obvykle mezi 1,5 kW do 50 kW.
Funkce:
Hladké zrychlení a zpomalení.
Regulovaná kontrola rychlosti (s variabilní frekvenční pohon, VFD).
Kompaktní design tak, aby se vešel do sestavy vozíku jeřábu.
(3) Motor pro cestování jeřábovým jeřábem
Typ: Asynchronní střídavý motor nebo DC motor
Účel: Odpovědný za horizontální pohyb celého jeřábu podél kolejnic.
Hodnocení výkonu: Může se pohybovat od 5 kW do 150 kW, v závislosti na velikosti jeřábu.
Funkce:
Vysoký točivý moment pro pohyb těžkých struktur.
Přesná kontrola rychlosti pro přesné umístění.
Těžká ochrana, aby se zabránilo přehřátí a opotřebení.

.

Zvukový a světlý poplachový systém a spínač limitu

1) Systém zvuku a světla
Systém zvuku a světla je navržen tak, aby varoval operátory a blízké pracovníky o pohybu jeřábu, neobvyklých podmínek nebo potenciálních rizik. Je nezbytný pro bezpečnost, komunikaci a prevenci nehod v rušném průmyslovém prostředí.
2) Omezení spínače
Limitní spínač je bezpečnostní zařízení, které automaticky zastaví nebo omezuje pohyb jeřábu, když dosáhne přednastavené polohy nebo nebezpečného limitu. Přepínače limitu jsou nezbytné pro prevenci nadměrného cestování nebo přetížení, které by mohly poškodit jeřáb nebo způsobit nehody.

10. Pokojová zařízení

(1) Zařízení na ochranu proti přetížení
Účel: Zabraňuje zvedání zatížení jeřábu, které přesahují jmenovitou zatížení.
(2) Ometové spínače
Účel: Automaticky zastaví nebo omezuje pohyb jeřábu, když dosáhne předem nastavené hranice nebo nebezpečné polohy.
(3) Systém nouzového zastavení
Účel: Rychle zastaví provoz jeřábu v případě nouze, aby nedošlo k nehodám nebo poškození.
(4) Anti-kolizní systém
Účel: Zabraňuje kolizím mezi jeřáby nebo mezi jeřábem a překážkami v pracovní oblasti.
(5) Swing Limit Device
Účel: Zabraňuje nekontrolovatelnému houpačce jeřábu, což může způsobit nestabilitu zatížení.
(6) Nouzové zařízení na výpojmy
Účel: Odpojí jeřáb od svého zdroje energie v případě nouze, zabrání dalšímu pohybu a chrání jeřáb i pracovníky.
(7) Varovné světla a zvukové poplachy
Účel: Upozorní personál v okolí na jeřábové operace, zajištění bezpečného pohybu a manipulace s zatížením.

11.Control režim

1) Ovládání kabiny (režim ovládání kabiny operátora)
Přehled:
V tomto režimu je jeřáb provozován z kabiny operátoru připojené ke struktuře jeřábu, obvykle umístěného v horní části portálového rámu. Kabina poskytuje operátorovi komplexní pohled na provoz jeřábu a pracovní oblast.
2) Řízení přívěsků (režim ovládání kabelového řízení)
Přehled:
Při přívěsném ovládání je jeřáb provozován prostřednictvím kabelového ovladače (přívěsek), který je připojen k řídicím systému jeřábu kabelem. Přívěsek je obvykle ruční a používá operátor ze země.
3) Rádiové dálkové ovládání (režim bezdrátového řízení)
Přehled:
V rádiovém dálkovém ovládání je jeřáb provozován prostřednictvím bezdrátové řídicí jednotky pomocí signálů rádiové frekvence (RF). Tento režim nabízí větší flexibilitu ve srovnání s ovládáním přívěska, protože nevyžaduje fyzické připojení.
4) Automatické nebo plně automatizované ovládání
Přehled:
Automatizované ovládání se používá ve vysoce pokročilém jeřáby s dvojitým nosníkem, kde jsou specifické operace řízeny počítačovým systémem s minimálním lidským zásahem.

12.Sketch



Hlavní technické







1. Vysoká zatížení
Těžké zvedání: Jeřáby s dvojitou nosnou mají vyšší zatížení ve srovnání s jeřáby s jedním nosníkem. Mohou zvednout těžší zatížení, což z nich činí ideální pro průmyslové aplikace, které vyžadují pohyb velkých a objemných materiálů.
Stabilita: Design duálního nosníku poskytuje větší stabilitu při zvedání velkého nebo těžkého zatížení, což snižuje riziko kymácení a zvýšení přesnosti manipulace s materiálem.
2. Zvýšená výška zvedání
Lepší dosah: Konstrukce systému dvojitého nosníku umožňuje větší výšku háčku, což je nezbytné při zvedání materiálů ve vyšších výškách nebo ve skladbách s vysokým obsahem záloh.
Flexibilita: S vyšší výškou zvedání může jeřáb pracovat v rozmanitějších prostředích, včetně těsných prostorů s vyššími režijními vůlemi.
3. Vynikající síla a trvanlivost
Silná konstrukce: Vyrobeno z oceli s vysokou pevností, jsou postaveny dvojité nosníky, které vydrží náročné průmyslové prostředí a těžkopádné operace.
Delší životnost: Robustní design umožňuje těmto jeřábům mít delší životnost, a to i za extrémních podmínek, snižování nákladů na údržbu a prostoje.
4. Zvýšená stabilita a bezpečnost
Lepší distribuce zatížení: Dva paralelní nosníky zajišťují, že zatížení je rovnoměrně distribuováno, což snižuje napětí na jednotlivé komponenty, jako je zvedací zařízení, motory a kola.
Snížené kymácející se: Vzhledem k konstrukci dvojího nosníku zažívá během zvedání a přepravy jeřáby s dvojitým nosním zatížením menší zatížení, což je bezpečnější pro operátory a další personál v okolí.
Bezpečnostní prvky: Pokročilá bezpečnostní zařízení, jako jsou mezní spínače, ochrana přetížení a systémy nouzového zastavení, dále zvyšují provozní bezpečnost.
5. Zvýšené rozpětí a dosah
Širší rozpětí: Jeřáby s dvojitým nosním nosníkem mohou pokrýt mnohem širší vzdálenost ve srovnání s jedním nosníkem jeřáby. To je zvláště užitečné v aplikacích, kde jeřáb potřebuje pokrýt širokou plochu, jako je nakládání\/vykládání velkých přepravních kontejnerů nebo těžkých stavebních materiálů.
Všestrannost v aplikacích: Schopnost překlenout větší vzdálenosti znamená, že tyto jeřáby jsou ideální pro použití ve velkých výrobních závodech, staveništích a venkovních prostředích a zvyšují jejich všestrannost.
6. vyšší rychlost a účinnost
Rychlejší zvednutí a cestování: Jeřáby s dvojitým nosným nosním mohou dosáhnout vyšších zvedacích rychlosti a rychlejší rychlosti cestování vozíku a portálního cestování díky výkonnějším motorům a robustnějšímu designu.
Účinnost v provozu: S větší rychlostí a zvedací kapacitou mohou tyto jeřáby splnit více úkolů za kratší dobu, což zvyšuje produktivitu a efektivitu na místě práce.
7. Nízké náklady na údržbu a provoz
Méně opotřebení: Robustní design jeřábů dvojitého nosníku znamená, že zažívají menší důraz na jednotlivé komponenty, což vede k nižším nákladům na údržbu v průběhu času.
Trvanlivost: S vysoce kvalitními materiály a robustní konstrukcí je jeřáb méně náchylný k poruchám, snižování prostojů a potřeby častých oprav.
Nákladově efektivní z dlouhodobého hlediska: Ačkoli počáteční náklady mohou být vyšší, dlouhodobé přínosy trvanlivosti, bezpečnosti a vyšší výkonnosti mohou vést k nižším provozním nákladům a lepší návratnosti investic (ROI).
8. Flexibilita pod kontrolou
Více režimů kontroly: Jeřáby s dvojitým nosníkem mohou být vybaveny různými možnostmi ovládání, včetně manuálního ovládání přívěsků, rádiového dálkového ovládání a automatického ovládání. To umožňuje operátorům vybrat nejlepší kontrolní systém na základě jejich potřeb.
Adaptabilita konkrétním úkolům: V závislosti na aplikaci jeřábu ji mohou operátoři používat v různých nastaveních, jako je vnitřní nebo venkovní prostředí, se schopností přizpůsobit režim ovládání pro různé úkoly.



1) Výroba a těžký průmysl
Aplikace: Zvedání a pohyb těžkých komponent v továrnách a výrobních zařízeních.
2) Stavební průmysl
Aplikace: Manipulace se stavebními materiály na staveništích, mostech a projektech infrastruktury.
3) Budování lodí a námořní průmysl
Aplikace: Přesun složek těžkých lodí, motorů a sekcí trupu v loděnici a loděnicích.
4) Železniční a dopravní průmysl
Aplikace: Komponenty zvedání železnice, vlakové vozy a kontejnery v železničních yardech a depotech.
5) Porty & Logistics Warehouses
Aplikace: Manipulace s nákladem, přepravními kontejnery a hromadné materiály v přístavech, přístavech a skladnách.
6) Sektor elektráren a energetiky
Aplikace: Komponenty, transformátory a generátory turbíny v vodní energii, jaderné a tepelné rostlině.





1. Příprava surovin
Účel: Zajistěte vysoce kvalitní ocel a materiály pro komponenty jeřábu.
Klíčové kroky:
Výběr ocelových desek a profilů s vysokou pevností.
Řezání materiálu pomocí řezání plazmy CNC, řezání laseru nebo řezání plamene.
Kvalitní kontrola surovin k zajištění strukturální integrity a dodržování standardů.
2. výroba hlavního nosníku a struktury
Účel: Vytvořte základní strukturu jeřábu.
Klíčové kroky:
Svařování a sestavení dvojitých nosníků.
Ohýbání a tvarování ocelových desek pro přesné rozměry nosníků.
Inspekce svaru pomocí ultrazvukového nebo rentgenového testování, aby byla zajištěna strukturální pevnost.
Ošetření povrchu (např. Sandbasting, odstranění rzi, nátěr).
3. výroba koncového kočáru a vozíku
Účel: Vyráběte a sestavte komponenty pro pohyb jeřábu.
Klíčové kroky:
Řezání a svařování koncových rámů vozíků.
Přesné obrábění kol a komponent koncového vozíku.
Instalace rámu vozíku, kol a cestovních mechanismů.
Kontrola kvality pro rozměrovou přesnost a zarovnání.
4. Sestava mechanismu zvedání a zvedání
Účel: Nainstalujte systém zvedání pro zvedání operací.
Klíčové kroky:
Namontování elektrického zvedáku nebo navijáku na vozíku.
Instalace motoru, převodovky a brzdového systému.
Přizpůsobení drátového lanového bubnu, kladek a bloku háčku.
Zatížení a operační testy pro hladkou funkci zvedání.
5. Instalace elektrického a řídicího systému
Účel: Zajistěte plynulý provoz automatizovanými ovládacími prvky.
Klíčové kroky:
Instalace motorů, limitních spínačů, senzorů a bezpečnostních zařízení.
Elektrické zapojení a připojení k ovládacím panelu.
Konfigurace dálkového ovládání, ovládání přívěsku nebo ovládání kabiny.
Testování elektrických obvodů a funkcí nouzového zastavení.
6. Ošetření a malba povrchu
Účel: Chraňte jeřáb před korozí a poškozením životního prostředí.
Klíčové kroky:
Čištění pískování a povrchové čištění.
Aplikace anti-korozního primeru.
Poslední malba s průmyslovými povlaky.
Označení a označování bezpečnostních značek a indikátorů nakládací kapacity.
7. Testování shromáždění a předběžného doručení
Účel: Zajistěte, aby jeřáb splňoval provozní a bezpečnostní standardy.
Klíčové kroky:
Plná sestavení struktury jeřábu.
Testování zatížení za účelem kontroly zvedací kapacity a stability.
Operační testování všech mechanických a elektrických složek.
Před odesláním jemné a kvalitní kontroly.
8. Balení a doručení
Účel: Zabezpečené komponenty pro bezpečný transport.
Klíčové kroky:
Demontáž (je -li to požadováno) pro přepravu.
Balení motorů, ovládacích panelů a elektrických součástí.
Načítání na nákladní automobily nebo kontejnery pro doručení zákazníkovi.
Poskytování příruček pro instalaci a údržbu pro odkaz na zákazníka.

Zobrazení dílny:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (sady) manipulace a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sady) a míra sítě zařízení dosáhne 95%. Bylo uvedeno 32 svařovacích linek, 50 je plánováno na instalaci a rychlost automatizace celé produktové řady dosáhla 85%.
