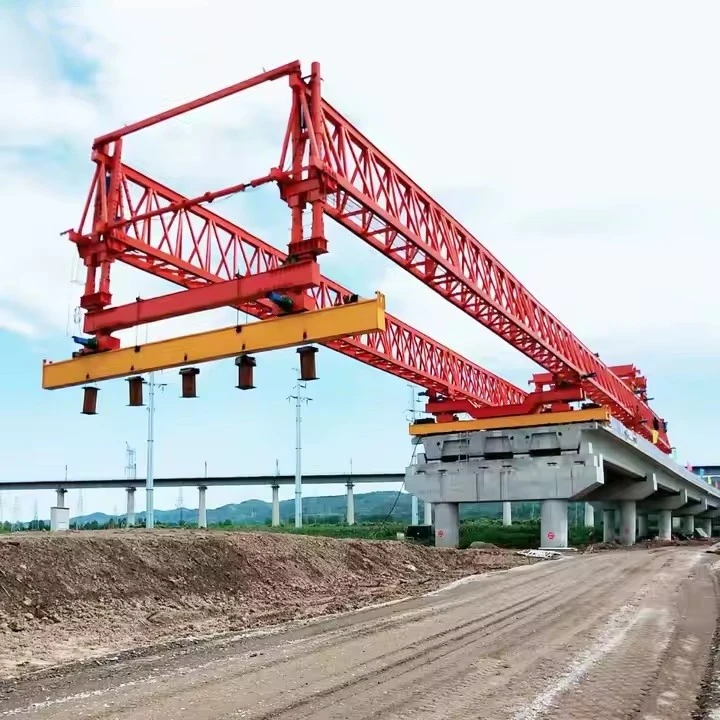

Most Stavěcí Stroj Pro Stavebnictví

Toto{0}}nejmodernější{1}}-vybavení, navržené tak, aby způsobilo revoluci ve způsobu stavby mostů, kombinuje pokročilou technologii, efektivitu a bezpečnost a přináší výjimečné výsledky v projektech výstavby mostů.





Stroj pro montáž mostů (BEM) je specializované stavební zařízení používané pro efektivní a přesnou instalaci mostních segmentů, nosníků a palub. Tyto stroje jsou nezbytné pro rozsáhlé-projekty výstavby mostů, zejména při stavbě segmentových mostů, montáži prefabrikovaných nosníků a metodách vyvážených konzol.

Klíčové vlastnosti stroje pro montáž mostu (BEM):
1. Vysoká nosnost
Navrženo pro manipulaci s těžkými prefabrikovanými betonovými segmenty, ocelovými nosníky nebo mostovkami s plným{0}}rozpětím.

Schopný zvedat a polohovat břemena v rozsahu od 100 do více než 1000 tun, v závislosti na modelu.

2. Nastavitelné rozpětí a výška
Modulární konstrukce umožňuje nastavit délky rozpětí pro přizpůsobení různým šířkám mostů.

Hydraulické nebo mechanické systémy umožňují nastavení výšky pro různé výšky mola.

3. Samočinné-spouštění a vlastní-pohon
Mnoho BEM se samo spouští-, což znamená, že se mohou pohybovat vpřed, aniž by potřebovaly další jeřáby.

Vybaveno pásy, kolejnicemi nebo koly pro mobilitu podél trasy mostu.

4. Přesný polohovací systém
Používá hydraulické zvedáky, navijáky a počítačové ovládací prvky pro dosažení milimetrové{0}}přesnosti umístění segmentů.

Některé modely jsou vybaveny laserovým{0}}naváděním nebo zaměřováním pomocí GPS{1}} pro optimální určení polohy.

5. Nosné systémy pro různé konstrukční metody
Vyvážená konzolová erekce: Podporuje instalaci segmentů-po{1}}segmentech z pilířů.

Přírůstkové spouštění: Používá se k zatlačení předem sestavených mostovek na místo-.

Celá{0}}erekce rozpětí: Zvedne a umístí celé pole mostu v jedné operaci.

6. Funkce bezpečnosti a stability
Stabilitu při zvedání zajišťují mechanismy proti převrácení{0}} a protizávaží.

Brzdné systémy{0}}bezpečné proti selhání a konstrukce{1}odolné proti větru pro mosty ve velkých-nadmořských výškách a dlouhých{3}}rozpětích.

7. Dálkové a automatické ovládání
Pokročilé modely zahrnují dálkově{0}}řízený provoz pro bezpečnost v nebezpečných zónách.

Automatizovaná manipulace se segmenty snižuje ruční práci a urychluje stavbu.

8. Adaptabilita na různé typy mostů
Vhodné pro dálniční mosty, železniční mosty, viadukty a městské nadjezdy.

Může být přizpůsoben pro betonové, ocelové nebo kompozitní mostní konstrukce.

9. Rychlá montáž a demontáž
Navrženo pro rychlé nasazení, aby se minimalizovalo zpoždění výstavby.

Modulární komponenty umožňují snadnou přepravu mezi pracovišti.

Aplikace strojů na stavění mostů:
Segmentová mostní konstrukce (prefabrikovaná nebo litá-na-místě)

Spouštěcí nosníky pro prefabrikované nosníky

Instalace lanovky-a visutého mostu

Stavba železničního viaduktu a metra





Stroj pro montáž mostů (BEM) je specializované stavební zařízení používané pro montáž a instalaci mostních segmentů, nosníků nebo prefabrikátů. Níže je uvedena podrobná specifikace konstrukce typického stroje pro montáž mostů:

1. Všeobecné specifikace
Typ stroje: Samo{0}}spouštěcí, modulární nebo portálový- vztyčový typ

Použití: Prefabrikované segmentové mosty, spouštění nosníků, vyvážená konzolová konstrukce

Nosnost: 100–500 tun (liší se podle požadavků projektu)

Rozsah rozpětí: 30–60 metrů (nastavitelné pro různé konfigurace mostu)

Napájení: Hydraulický/elektrický/diesel-napájený

Řídicí systém: Automatizovaný/dálkový{0}}ovládaný s ručním ovládáním

2. Konstrukční prvky
Hlavní nosník/nosník: vysokopevnostní-ocel (třída S355/S460) s nastavitelnou délkou

Podpěrné věže/sloupy: Hydraulické nebo mechanické zvedáky pro nastavení výšky

Startovací nos: Usnadňuje dopředný pohon během erekce

Zvedací mechanismus: Hydraulické navijáky nebo jeřáby s přesným polohováním

Cestovní systém: Kolejnicový-namontovaný, na kole{1}}nebo posuvný mechanismus

3. Funkční požadavky
Rychlost erekce: 10–20 metrů za den (v závislosti na hmotnosti a složitosti segmentu)

Přesnost vyrovnání: ±5 mm ve vertikálním/horizontálním umístění

Stabilita: Odolnost proti větru do 45 km/h (s automatickou aretací při silném větru)

Bezpečnostní prvky: Senzory přetížení, nouzové brzdy, protikolizní systémy

4. Instalace a provoz
Montáž: Montáž na místě-s modulárními součástmi pro snadnou přepravu

Způsob spouštění: Postupné spouštění, vztyčení konzoly nebo umístění-po-rozpětí

Manipulace s nákladem: Schopnost zvedat, otáčet a pokládat prefabrikované segmenty nebo nosníky

Nastavitelnost: Přizpůsobitelné zakřiveným a přímým můstkům

5. Bezpečnost a dodržování předpisů
Konstrukční normy: EN 1993 (Eurocode 3), bezpečnostní předpisy OSHA/ANSI

Požadavky na obsluhu: Certifikovaný personál se specializovaným školením

Údržba: Denní kontrola hydraulických systémů, kontrola integrity konstrukce

6. Environmentální hlediska
Hladina hluku:<75 dB (with sound dampening features)

Emise: Vyhovuje Tier 4/Stage V pro vznětové motory

Minimal Ground Disruption: Menší půdorys pro ekologicky citlivé oblasti

7. Volitelné funkce
Automatizovaný geodetické systém: Laserem-naváděné vyrovnání pro přesnost

Adaptivní šplhací mechanismus: Pro různé výšky mola

Telemetrie a vzdálené monitorování: Protokolování dat-v reálném čase pro správu projektů

Závěr
Stroj pro montáž mostů musí být robustní, přesný a přizpůsobitelný různým konstrukčním metodologiím. Specifikace by měly odpovídat-specifickým požadavkům projektu, včetně nosnosti, délky rozpětí a podmínek prostředí.





Stroj pro montáž mostů (BEM) je specializované stavební zařízení používané k montáži a instalaci prefabrikovaných součástí mostu, jako jsou nosníky, segmenty a paluby, během stavby mostu. Tyto stroje zvyšují efektivitu, bezpečnost a přesnost v projektech výstavby mostů-, zejména u dlouhých-rozpětí nebo složitých konstrukcí.

Typy strojů na stavění mostů
Systémy portálových jeřábů – Používají se ke zvedání a pokládání prefabrikovaných nosníků nebo segmentů.

Spouštění portálů – Pohybujte se po mostovce a umístěte segmenty do vyvážené konzolové konstrukce.

Samohybné modulární transportéry (SPMT) – těžká-nápravová-vozidla, která přepravují a umisťují velké součásti mostů.

Inkrementální spouštěcí stroje – Zatlačte segmenty můstku na místo postupně z jedné opěry.

Segmentové erektory (Girder Launching Machines) – Speciálně navržené pro prefabrikované segmentové mostní konstrukce.









A Bridge Erecting Machine (BERM) je specializované stavební zařízení určené pro efektivní a bezpečnou montáž mostních segmentů. Tyto stroje se běžně používají při stavbě moderních mostů, zejména pro prefabrikované segmentové mosty, vyvážené konzolové mosty a metody výstavby rozpětí -podle{2}}rozpětí.

Výhody strojů pro montáž mostů ve stavebnictví:
Vysoká účinnost a rychlost

BERM umožňují rychlou montáž mostních segmentů a výrazně zkracují dobu výstavby.

Automatizované procesy minimalizují manuální práci a umožňují nepřetržitý postup práce.

Přesnost a kontrola kvality

Zajišťuje přesné umístění těžkých segmentů mostu s minimálními chybami.

Snižuje riziko nesouososti a zlepšuje strukturální integritu.

Zvýšená bezpečnost

Minimalizuje potřebu pracovníků vykonávat nebezpečné úkoly ve výškách.

Snižuje rizika spojená s tradičními jeřábovými operacemi.

Snížené narušení dopravy

Ideální pro městské oblasti, kde je zásadní minimalizace uzavírek silnic nebo železnic.

Umožňuje výstavbu nad stávající infrastrukturou (např. dálnice, řeky) bez větších překážek.

Efektivita-nákladů

Snižuje náklady na pracovní sílu díky automatizaci a omezení ruční manipulace.

Snižuje potřebu rozsáhlých dočasných podpěr nebo lešení.

Všestrannost

Lze přizpůsobit pro různé typy mostů (např. skříňové nosníky, T-nosníky, oblouky).

Vhodné pro různé konstrukční metody (rozpětí-po{1}}rozpětí, vyvážené převýšení, postupné spouštění).

Minimální dopad na životní prostředí

Snižuje potřebu velkých stavenišť a snižuje narušení půdy.

Méně hluku a znečištění ve srovnání s tradičními metodami.

Schopnost zvládnout těžké náklady

Schopný zvedat a polohovat masivní prefabrikované segmenty (až stovky tun).

Eliminuje potřebu více jeřábů nebo těžkého zvedacího zařízení.

Stavby pro všechny-počasí

Některé BERM jsou navrženy tak, aby fungovaly v náročných povětrnostních podmínkách, což zajišťuje dodržení harmonogramu projektu.

Modulární a opakovaně použitelný design

Mnoho modulů BERM lze rozebrat a znovu použít pro více projektů, což zvyšuje efektivitu nákladů.





Stroj pro montáž mostů (BERM) je specializované stavební zařízení používané k efektivní a bezpečné montáži a umístění segmentů mostu. Tyto stroje jsou klíčové při stavbě moderních mostů, zejména u mostů s dlouhým{1}}rozpětím, viaduktů a vyvýšených dálnic.
Aplikace ve stavebnictví
Konstrukce segmentového mostu – Prefabrikované segmenty se zvednou a smontují.

Železniční a dálniční viadukty – Urychluje výstavbu ve vyvýšených úsecích.

Městské nadjezdy – Rychlou instalací minimalizuje narušení dopravy.

Mosty s dlouhým{0}rozpětím – Podporuje vyvážené konzolové metody.

Rekonstrukce mostu – Pomáhá efektivně nahradit staré části mostu.





Bridge Erecting Machine (BEM) je specializované zařízení používané při stavbě mostů, zejména pro umístění prefabrikovaných segmentů nebo nosníků. Pokud máte na mysli výrobní postup stavebního jeřábu (jako je BEM), zde je strukturovaný rozpis výrobního procesu:

1. Fáze návrhu a inženýrství
Analýza požadavků: Určete nosnost, délku rozpětí, pohyblivost a provozní podmínky.

CAD modelování: Vytvářejte podrobné 3D modely struktury BEM, včetně výložníků, podpěr, hydraulických systémů a ovládacích prvků.

Strukturální analýza: Proveďte analýzu konečných prvků (FEA), abyste zajistili pevnost a stabilitu při zatížení.

Soulad s předpisy: Zajistěte dodržování mezinárodních standardů (ISO, OSHA, EN atd.).

2. Nákup materiálu
Vysokopevnostní-ocel: Primární materiál pro nosníky, výložníky a podvozky.

Hydraulické součásti: Válce, čerpadla a ventily pro pohyb a zvedání.

Elektrické systémy: Motory, senzory a ovládací panely.

Svařovací spotřební materiál a spojovací prvky: Špičkové-šrouby a svařovací dráty.

3. Proces výroby
A. Konstrukce konstrukcí
Řezání: Řezání ocelových plechů a nosníků plazmou nebo laserem.

Ohýbání a tvarování: Tvarování součástí pomocí ohraňovacích lisů.

Svařování:

Svařování podsestav nosníků, výložníků a nosných rámů.

Svary s plným průvarem pro kritické nosné-díly.

Tepelné zpracování po svařování (PWHT) ke zmírnění napětí.

Obrábění: Vrtání a frézování pro přesnou montáž.

B. Mechanická montáž
Instalace hydraulického systému: Montáž válců, čerpadel a hadic.

Pohonný mechanismus: Instalace motorů, převodovek a pásů/kol (pokud jsou mobilní).

Protizávaží a stabilizátory: Přidání zátěže pro vyvážení.

C. Integrace elektrického a řídicího systému
Kabelové svazky: Připojení snímačů, koncových spínačů a řídicích jednotek.

Nastavení PLC a HMI: Programování pro automatizované operace.

Bezpečnostní systémy: Ochrana proti přetížení, nouzové zastavení a zařízení proti{0}}kolizi.

4. Kontrola kvality a testování
Rozměrová kontrola: Ověření tolerancí pomocí CMM (Coordinate Measuring Machine).

Ne-destruktivní testování (NDT): Ultrazvukové, magnetické částice nebo rentgenové-testování svarů.

Zátěžové testy: Statické a dynamické zátěžové testy pro ověření kapacity.

Funkční testování: Kontrola hydraulických pohybů, elektrických ovládacích prvků a bezpečnostních prvků.

5. Lakování a povrchová úprava
Pískování: Příprava povrchu pro přilnutí barvy.

Základní nátěr a nátěr: Antikorozní-nátěry (epoxidové/polyuretanové).

Značení a štítkování: Bezpečnostní upozornění a provozní pokyny.

6. Konečná montáž a uvedení do provozu
Montáž na místě- (pokud je modulární): Velké BEM lze přepravovat po částech a smontovat na staveništi.

Školení operátora: Demonstrace ovládacích prvků, údržby a bezpečnostních protokolů.

Testování v terénu: Zkušební provozy se skutečnými segmenty mostu (pokud jsou použitelné).

7. Dodávka a instalace
Doprava: Demontáž (v případě potřeby) a plánování logistiky.

Instalace na místě: Montáž pomocí pomocných jeřábů a kontroly vyrovnání.

Předání: Závěrečná kontrola a certifikace před provozním použitím.





Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (setů) manipulačních a svařovacích robotů. Po dokončení plánu bude více než 500 sad (setů) a míra propojení zařízení dosáhne 95 %. 32 svařovacích linek bylo uvedeno do provozu, plánuje se instalace 50 a míra automatizace celé produktové řady dosáhla 85 %.
