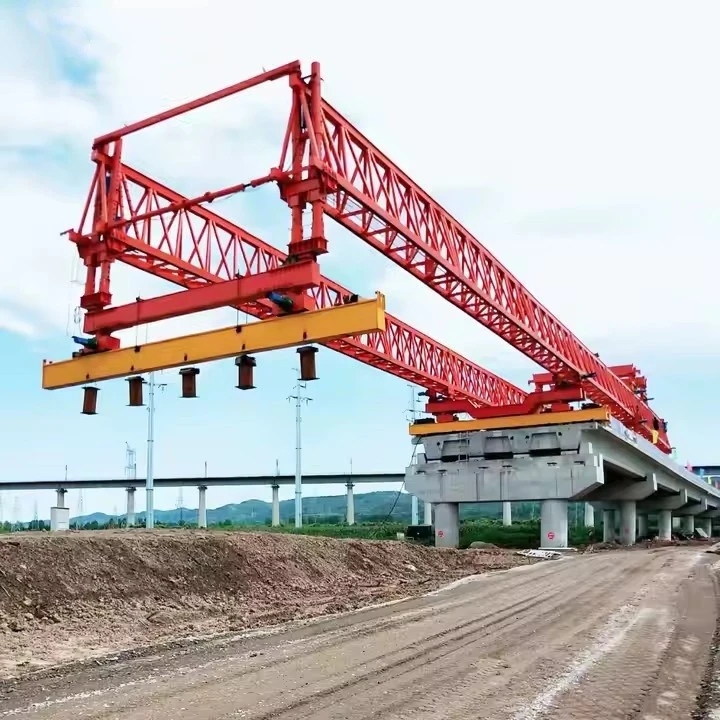

Vybavení 450tunového mostu

Odpalovací zařízení mostů o hmotnosti 450 tun je těžké-zařízení používané při stavbě mostů, zejména pro spouštění prefabrikovaných nebo sestavených mostních segmentů na místo. Tyto stroje jsou nezbytné pro rozsáhlé-infrastrukturní projekty, jako jsou dálniční nadjezdy, železniční mosty a viadukty.





Zařízení pro odpalování mostů o hmotnosti 450{1}}tun je vysoce výkonný stroj navržený pro efektivní instalaci velkých mostních segmentů, které se obvykle používají v infrastrukturních projektech, jako jsou dálnice, železnice a městské nadjezdy. Níže jsou uvedeny klíčové vlastnosti takového zařízení:

1. Vysoká nosnost
Zvládne mostní segmenty o hmotnosti až 450 tun, takže je vhodný pro stavbu mostů s velkým rozpětím-.

Nastavitelné pro různé rozložení zátěže pro zajištění stability při startu.

2. Modulární a nastavitelný design
Modulární komponenty umožňují přizpůsobení pro různé typy mostů (např. skříňové nosníky, T-nosníky, segmentové mosty).

Nastavitelné podpěry a vypouštěcí nosy pro přizpůsobení různým geometriím mostu.

3. Pokročilý hydraulický systém
Vysoce přesné -hydraulické zvedáky pro hladké a kontrolované spouštění.

Synchronizované zvedací a tlačné mechanismy zajišťují rovnoměrné rozložení hmotnosti.

4. Pohyb s vlastním-pohonem nebo navijákem-
Některé modely používají mechanismy s vlastním{0}}pohonem (pásové podvozky nebo kola), zatímco jiné spoléhají na naviják-a{2}}kabelové systémy pro pohyb vpřed.

Může pracovat na dočasných kolejích nebo stávajících mostovkách.

5. Počítačový řídicí systém
Automatizované sledování rozložení zatížení, vyrovnání a úrovně napětí.

Zpětná vazba{0} v reálném čase, aby se předešlo přetížení nebo nesouladu.

6. Bezpečnostní mechanismy
Brzdové systémy{0}}bezpečné proti selhání, aby se zabránilo náhodnému sklouznutí.

Funkce nouzového zastavení a ochrana proti přetížení.

7. Všestrannost v metodách spouštění
V závislosti na požadavcích projektu může provádět přírůstkové spouštění (spouštění push{0}}) nebo úplné{1}}spouštění.

Vhodné pro přímé, zakřivené nebo šikmé vyrovnání mostů.

8. Kompaktní a přenosné
Navrženo pro snadnou demontáž a přepravu mezi staveništi.

Některé modely jsou vybaveny mechanismy pro rychlé{0}}sestavení, které zkracují dobu nastavení.

9. Přizpůsobivost prostředí
Může pracovat v různých terénech, včetně měkké půdy, strmých svahů nebo nad vodou.

Materiály-odolné vůči povětrnostním vlivům pro odolnost v drsných podmínkách.

10. Efektivita nákladů a času
Snižuje potřebu těžkých jeřábů a snižuje náklady na projekt.

Urychluje časové osy výstavby tím, že umožňuje nepřetržité spouštění operací.





Vybavení odpalovacího zařízení mostu 450 tun – technické specifikace
Obecný popis
Účel: Navrženo pro spouštění prefabrikovaných betonových/ocelových mostních segmentů, nosníků nebo plných -rozpětí skříňových nosníků do 450 tun.

Typ: Samo{0}}spouštěcí, modulární nebo portálový-systém.

Použití: Vhodné pro stavbu dálnic, železnic a dlouhých-mostů.

Hlavní technické parametry
Maximální odpalovací kapacita: 450 tun (na segment/nosník)

Rozsah rozpětí: Nastavitelný (typicky 20 m – 60 m, v závislosti na konfiguraci)

Rychlost spouštění: 3–10 m/min (hydraulický/elektrický pohon)

Pracovní šířka: Nastavitelná, aby odpovídala šířce mostovky (např. 10 m – 20 m)

Výška zdvihu: Nastavitelná (např. 5m – 30m nad zemí)

Napájení: Dieselový generátor nebo externí elektrické napájení (např. 380V, 50Hz, 100kW+)

Hydraulické a elektrické systémy
Hydraulický tlak: 25–35 MPa

Výkon čerpadla: 50–100 l/min

Řídicí systém: Dálkové{0}}ovládání s bezpečnostním blokováním.

Senzory: Monitorování zatížení, senzory náklonu a zpětná vazba seřízení.

Bezpečnostní prvky
Ochrana proti přetížení (automatické vypnutí- při kapacitě větší nebo rovné 110 %).

Systém nouzového brzdění.

Protiskluzový uzamykací mechanismus.

Odolnost proti větru: Stabilní až do Beaufortovy stupnice 6 (12,5 m/s).

Mobilita a instalace
Přeprava: Modulární konstrukce pro snadnou demontáž (kontejnerová).

Doba montáže: 7–14 dní (v závislosti na podmínkách na místě).

Kolejnicový systém: Volitelný pro podélný pohyb.

Environmentální a provozní podmínky
Provozní teplota: -20 stupňů až +50 stupňů .

Vlhkost: Až 90 % bez-kondenzace.

Zemní tlak: menší nebo roven 150 kPa (vyžaduje připravený základ).

Soulad a standardy
Design Codes: EN 1993, AASHTO, BS nebo projektové-normy specifické.

Bezpečnostní normy: Certifikace OSHA/CE.

Kontrola kvality: NDT (UT/MT) pro kritické svary.





Odpalovací zařízení mostů o hmotnosti 450{1}}t je vysoce výkonné zařízení používané ve stavebnictví, zejména pro spouštění nosníků nebo segmentů v projektech výstavby mostů. Níže jsou uvedeny klíčové komponenty, které se v takovém systému obvykle nacházejí:

1. Hlavní vypouštěcí nosník (odpalovací nos)
Primární konstrukční nosník, který podpírá a umísťuje segmenty mostu.

Často modulární pro snadnou přepravu a montáž.

2. Hydraulický spouštěcí systém
Hydraulické zvedáky/tlačidla – Zajistěte tah k posunutí odpalovacího zařízení dopředu.

Hydraulické válce – Používají se ke zvedání a nastavování segmentů.

Čerpací stanice – Pohání hydraulický systém.

3. Podpěrný a nosný systém
Dočasné podpěry/mola – Držte odpalovací zařízení během operací.

Kluzná ložiska – umožňují hladký podélný pohyb.

Nastavitelné nohy – Pro korekci výšky a zarovnání.

4. Zvedací a manipulační zařízení
Navijáky a kladkostroje – Pro zvedání prefabrikovaných segmentů.

Jeřábové příslušenství – Pomocné zdvihací mechanismy.

5. Naváděcí a vyrovnávací systém
Boční vedení – Zajistěte správné umístění.

Laserové/optické vyrovnávací nástroje – Pro přesné umístění.

6. Řídicí systém
PLC (Programmable Logic Controller) – automatizuje pohyby.

Dálkové ovládání – Umožňuje obsluze nastavení z bezpečné vzdálenosti.

Senzory a systémy zpětné vazby – Monitorujte zatížení, vyrovnání a stabilitu.

7. Strukturální rámec
Příhradové nosníky a nosníky – zajišťují tuhost a rozložení zatížení.

Spojovací kolíky a šrouby – Zajistěte modulární sekce.

8. Pomocné komponenty
Výložníky/stabilizátory – Zabraňte převrácení během provozu.

Chodníky a bezpečnostní zábradlí – Pro přístup a bezpečnost pracovníků.

Protizávaží – Vyvážení systému během spouštění.

9. Napájecí jednotka
Dieselový generátor nebo elektromotor – Pohání hydraulické a řídicí systémy.

10. Transportní a montážní komponenty
Přepravní vozíky – Přesuňte segmenty na místo.

Spouštěcí vozíky – Pomoc při posouvání prvků mostu dopředu.









Odpalovač mostů o hmotnosti 450{1}}tun je těžký-stroj používaný ke stavbě mostů, zejména ve velkých infrastrukturních projektech, jako jsou dálnice, železnice a systémy městské dopravy. Zde jsou některé hlavní výhody používání takového zařízení:

1. Vysoká nosnost
Dokáže manipulovat s prefabrikovanými mostními segmenty, nosníky a těžkými materiály (až 450 tun), což snižuje potřebu více jeřábů nebo podpěr.

Vhodné pro dlouhé{0}}rozponové mosty a těžké betonové/ocelové konstrukce.

2. Účinnost a rychlost
Rychlá montáž a spouštění mostních segmentů, zrychlení časových plánů projektů.

Modulární konstrukce umožňuje rychlé úpravy pro různé konfigurace můstku.

Snižuje ruční práci a urychluje stavbu ve srovnání s tradičními metodami.

3. Přesnost a bezpečnost
Počítačově{0}}řízené hydraulické systémy zajišťují přesné umístění segmentů mostu.

Minimalizuje lidskou chybu a zlepšuje strukturální zarovnání.

Stabilní a bezpečné během provozu, snižuje riziko nehod.

4. Všestrannost
Přizpůsobitelné různým typům mostů (boxové nosníky, T{0}}nosníky, segmentové mosty).

Může pracovat v různých terénech (městský, horský, přes řeky nebo dálnice).

Nastavitelné podpěry a vypouštěcí nosy pro různé geometrie mostu.

5. Efektivita-nákladů
Snižuje závislost na více jeřábech a podpůrných konstrukcích a snižuje náklady na pronájem vybavení.

Minimalizuje narušení dopravy (užitečné pro městské projekty) tím, že umožňuje rychlejší výstavbu.

Dlouhá{0}}trvanlivost a znovupoužitelnost v rámci více projektů.

6. Snížený dopad na životní prostředí
Méně lití betonu na-staveništi (při použití prefabrikovaných segmentů), což snižuje znečištění.

Nižší hluk a vibrace ve srovnání s tradičními-metody beranidla.

Efektivní využití materiálu minimalizuje odpad.

7. Automatizace a dálkové ovládání
Některé modely jsou vybaveny automatizovanou manipulací se segmenty a vzdáleným monitorováním.

Zvyšuje bezpečnost pracovníků snížením přímého vystavení nebezpečným zónám.





Zařízení na odpalování mostů o hmotnosti 450-tun je těžký-stroj používaný ke stavbě mostů s velkým-rozpětím, zejména při stavbě prefabrikovaných segmentových mostů, spouštění nosníků a montáži-rozpětí po poli. Níže jsou uvedeny jeho klíčové aplikace a funkce:

Aplikace:
Prefabrikované segmentové mosty

Používá se ke spuštění betonových prefabrikátů (o hmotnosti až 450 tun) pro viadukty, dálniční mosty a železniční mosty.

Běžné u vyvážených konzolových konstrukcí nebo metod rozpětí -by-rozpětí.

Spouštění nosníků (boxové nosníky, I-nosníky, U-nosníky)

Zvládá těžké nosníky z předpjatého betonu nebo ocelové nosníky pro mosty s dlouhým{0}}rozpětím.

Vhodné pro spouštění nosníků přes řeky, údolí nebo dálnice bez mezilehlých podpěr.

Městské vyvýšené dálnice a mosty metra

Efektivní v přeplněných městských oblastech, kde tradiční jeřáby nemohou fungovat.

Umožňuje rychlou výstavbu s minimálním narušením dopravy.

Hornaté a složité terénní mosty

Ideální pro nerovný terén, hluboká údolí nebo vysoká mola, kde jsou konvenční metody nepraktické.

Může pracovat se samospouštěcími portály- pro strmé sklony.

Železniční a vysokorychlostní-železniční mosty

Používá se u vysokorychlostních železničních projektů{0}} vyžadujících přesné vyrovnání těžkých mostních segmentů.





Výroba 450-tunového zařízení Bridge Launcher zahrnuje složitý, vícestupňový výrobní proces, který vyžaduje přesné inženýrství, náročnou výrobu a přísnou kontrolu kvality. Níže je strukturovaný výrobní postup:

1. Design & Engineering
Koncepční návrh: Definujte nosnost (450 tun), délku rozpětí, mobilitu a mechanismus nasazení.

Detailní inženýrství:

Statická analýza (FEA pro napětí, průhyb a dynamická zatížení).

Konstrukce hydraulického/pneumatického systému (pro spouštěcí mechanismus).

CAD modelování (AutoCAD, SolidWorks nebo podobné).

Shoda s předpisy: Zajistěte dodržování AASHTO, EN 1993 nebo jiných norem pro konstrukci mostů.

2. Nákup materiálu
Vysokopevnostní ocel-: ASTM A572 třídy 50 nebo ekvivalentní pro hlavní nosníky.

Hydraulické komponenty: Čerpadla, válce a regulační ventily.

Elektronika: Senzory, PLC a systémy dálkového ovládání.

Svařovací spotřební materiál: AWS-certifikované elektrody pro vysokopevnostní spoje-.

3. Proces výroby
A. Konstrukce konstrukcí
Řezání a obrábění:

Plazmové/oxy{0}}řezání ocelových plechů.

CNC obrábění na přesné díly (čepy, spoje).

Sestava nosníku:

Svařovací nosníky nebo příhradové díly (svařování pod tavidlem pro tlusté plechy).

Nástavec výztuhy a membrány.

Výroba podvozku a podvozku:

Těžké-nápravy, kola a systémy odpružení.

B. Mechanické systémy
Spouštěcí mechanismus:

Montáž hydraulických beranů, navijáků a válců.

Instalace teleskopických ramen pro postupné spouštění.

Systém pohonu:

Integrace motoru/výkonového agregátu (dieselové nebo elektrické).

Nastavení převodovky a převodovky.

C. Elektrické a řídicí systémy
Instalace kabelového svazku.

Programování PLC pro automatizované nasazení.

Senzory pro sledování zátěže (tenzometry, tlakové senzory).

4. Kontrola kvality a testování
NDT prohlídky:

Ultrazvukové testování (UT) nebo radiografie pro kritické svary.

Magnetická kontrola částic (MPI) na povrchové trhliny.

Testování zátěže:

Statická zatěžovací zkouška (1,25x návrhové zatížení, tj. 562,5 tuny).

Dynamické testování (simulované cykly spouštění mostů).

Funkční kontroly:

Tlakové zkoušky hydraulického systému.

Bezpečnostní sejfy řídicího systému-.

5. Montáž a integrace
Namontujte mechanické systémy na podvozek.

Připojte hydraulické vedení a elektrické ovládání.

Konečné kontroly vyrovnání pro spouštěcí kolejnice/nosníky.

6. Lakování a ochrana proti korozi
Příprava povrchu: Tryskání (norma SA 2,5).

Povlak:

Epoxidový základní nátěr + polyuretanový vrchní nátěr.

Zinkové-nátěry pro oblasti s vysokou-korozí.

7. Tovární akceptační test (FAT)
Klientská kontrola za provozních podmínek.

Revize dokumentace (svařovací protokoly, zkušební protokoly).

8. Doprava a uvedení do provozu
Demontáž (pokud je modulární) pro přepravu.

Opětovné sestavení a ověření funkčnosti-na místě.

Školení operátorů.





Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (setů) manipulačních a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sad) a míra propojení zařízení dosáhne 95 %. 32 svařovacích linek byly uvedeny do provozu, 50 je plánováno na instalaci a míra automatizace celé produktové řady dosáhla 85 %.
