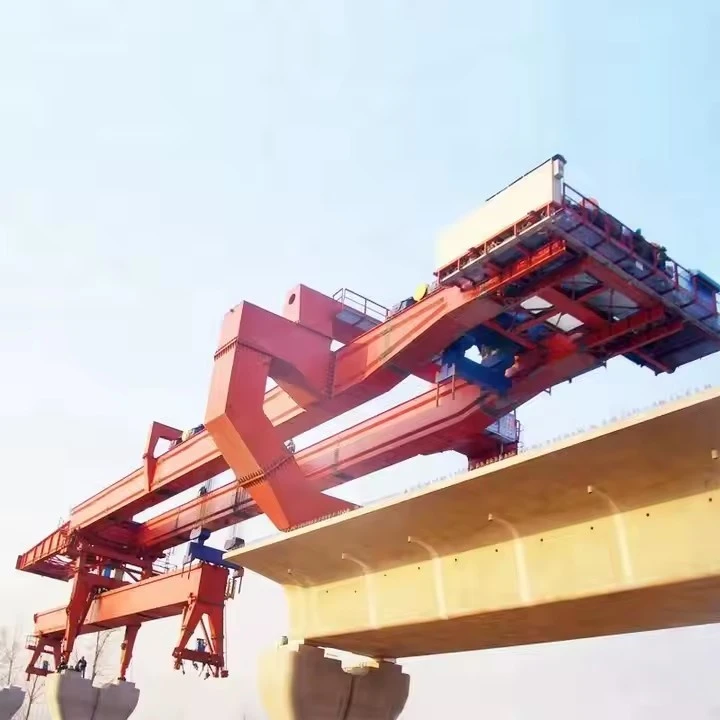

Vybavení 500tunového mostu

Odpalovací zařízení mostů o hmotnosti 500{1}}t je těžké-zařízení používané při stavbě velkých mostů, zejména pro odpalování prefabrikovaných nebo odlévaných-na-částí mostů. Tyto stroje jsou nezbytné pro projekty zahrnující dlouhé mosty, viadukty nebo vyvýšené dálnice, kde jsou tradiční jeřáby nebo falešné systémy nepraktické.





Klíčové vlastnosti 500tunového odpalovacího zařízení Bridge:
Vysoká nosnost – Navrženo pro manipulaci se segmenty o hmotnosti až 500 tun.

Samo{0}}spouštěcí mechanismus – Pohybuje se vpřed po mostovce, jak stavba postupuje.

Modulární design – Nastavitelný pro různé šířky a rozpětí mostů.

Hydraulické systémy – Pro přesné polohování těžkých segmentů.

Počítačem-řízený provoz – zajišťuje přesnost umístění segmentů.

Bezpečnostní systémy – Zahrnuje stabilizátory, protiskluzové-mechanismy a ochranu proti přetížení.





Vybavení 500tunový odpalovací most – technické specifikace
1. Obecný popis
Určení: Určeno pro spouštění prefabrikovaných nebo montovaných mostních segmentů (nosníky, paluby atd.) do 500 tun.

Použití: Dálniční/železniční mosty, vojenské mosty, modulární mostní konstrukce.

Typ: S vlastním-pohonem, modulární nebo kolejnicová-montáž v závislosti na provedení.

2. Kapacita zatížení
Maximální odpalovací kapacita: 500 metrických tun (včetně mostního segmentu + hmotnost zařízení).

Délka rozpětí: Nastavitelná (typicky 30 m–60 m na start).

Zvedací systém: Hydraulické zvedáky nebo navijáky se synchronizovaným ovládáním.

3. Konstrukční prvky
Spouštěcí nos/portál: Teleskopický nebo modulární pro nastavitelný dosah.

Nosný rám/nosníky: Vysokopevnostní-ocel (např. ASTM A572 Grade 50).

Hydraulický systém:

Kapacita čerpadla: Tlak větší nebo rovný 500 barům.

Válce: Synchronizované více{0}}bodové zvedání.

Cestovní systém:

Kola/pásy: Vlastní{0}}pohon s-těžkými ložisky.

Kolejnicové navádění (pokud je použitelné): Přesný systém vyrovnání.

4. Napájení a ovládání
Zdroj energie: Dieselový motor (např. 300–400 kW) nebo elektromotor (pro pevné instalace).

Řídicí systém: PLC-založený s možností vzdáleného ovládání.

Bezpečnostní prvky: Senzory zatížení, nouzové brzdy, protiskluzové-mechanismy.

5. Mobilita a nastavení
Doprava: Modulární konstrukce pro demontáž/přepravu pomocí nákladních automobilů.

Doba montáže: Méně než nebo rovna 48 hodinám (s podporou jeřábu).

Rychlost spouštění: 5–10 m/hod (nastavitelná).

6. Prostředí a provozní podmínky
Provozní teplota: –20 stupňů až +50 stupňů .

Odolnost proti větru: Stabilní do 15 m/s (v provozu), 25 m/s (zaparkováno).

Zemní tlak: Menší nebo roven 150 kPa (s podpěrami/zemními rohožemi).

7. Soulad a standardy
Design Codes: EN 1993 (Eurocode 3), AASHTO nebo -specifické pro projekt.

Bezpečnost: OSHA/ISO 13849 (bezpečnost stroje).





500-tunový mostní odpalovač je zařízení pro velké zatížení používané při stavbě mostů ke zvedání, přepravě a umísťování velkých mostních segmentů. Níže jsou uvedeny klíčové součásti takového systému:

1. Hlavní konstrukční prvky
Spouštěcí portál (hlavní rám) – Primární ocelová konstrukce, která se klene nad konstrukční oblastí a podpírá spouštěcí mechanismus.

Přední a zadní podpěry – Dočasné podpěry, které stabilizují odpalovací zařízení během umístění segmentu.

Spouštěcí nos (volitelný) – Prodloužitelná přední část, která pomáhá navádět segmenty můstku do polohy.

2. Zvedací a manipulační systém
Hydraulické zvedáky (kapacita 500{1}}tun) – Vysokokapacitní zvedáky pro zvedání a polohování segmentů mostu.

Navijáky a kladkostroje – Elektrické nebo hydraulické systémy pro horizontální pohyb segmentů.

Vozík a pojezdový mechanismus – Umožňuje pohyb zvedacího systému podél portálu.

3. Pohyb a pohonný systém
Hydraulický systém Push/Pull – Posouvá odpalovací zařízení dopředu podél můstku.

Kolejový nebo železniční systém – Poskytuje naváděnou cestu pro pohyb odpalovacího zařízení.

Smykové nosníky/podložky – Opěrné plochy pro hladké klouzání při startu.

4. Hydraulické a energetické systémy
Hydraulická pohonná jednotka (HPU) – dodává tlakový olej do zvedáků a válců.

Ovládací panel (založený na PLC{0}}nebo manuální) – Spravuje operace, jako je zvedání, spouštění a zarovnání.

Elektrické generátory – poskytují energii pro motory, ovládací prvky a osvětlení.

5. Systémy vyrovnání a polohování
Surveying & Monitoring Sensors – Laserová vodítka nebo GPS pro přesné umístění segmentů.

Nastavitelné podpěry – Dolaďte-polohu spouštěče pro přesnost.

Vyrovnávací zvedáky – Zajistěte stabilitu na nerovném terénu.

6. Bezpečnostní a pomocné komponenty
Protiskluzové brzdy a pojistné kolíky – zabraňují nechtěnému pohybu.

Systémy nouzového zastavení – pro okamžité vypnutí v případě poruchy.

Pracovní plošiny a přístupové žebříky – Pro přístup operátora během montáže a údržby.

7. Komponenty pro přepravu a montáž
Modulární sekce – Umožňuje demontáž pro přepravu na nová místa.

Upevňovací body jeřábu – Pro zvedání a montáž odpalovacího zařízení.









Odpalovací zařízení mostů o hmotnosti 500{1}}tun je vysoce výkonné zařízení používané při stavbě mostů, zejména pro odpalování prefabrikovaných segmentů, nosníků nebo celých mostních rozpětí. Zde jsou jeho hlavní výhody:

1. Vysoká nosnost
Dokáže unést až 500 tun, takže je vhodný pro mosty velkých{1}}rozpětí, dálniční viadukty a železniční mosty.

Snižuje potřebu více jeřábů nebo podpůrných konstrukcí a zvyšuje efektivitu.

2. Přesnost a kontrola
Vybaveno hydraulickými nebo počítačovými řídicími systémy pro přesné polohování segmentů mostu.

Zajišťuje hladké a bezpečné umístění těžkých součástí.

3. Časová a nákladová efektivita
Urychluje stavbu spuštěním velkých segmentů v jediné operaci.

Snižuje náklady na práci a vybavení ve srovnání s tradičními metodami, jako je zvedání jeřábem.

4. Adaptabilita na různé typy mostů
Hodí se pro skříňové nosníky, T-nosníky, segmentové mosty a ocelové příhradové nosníky.

Nastavitelné podpěry a modulární konstrukce umožňují použití v různých terénech (městský, horský nebo nad vodou).

5. Zvýšená bezpečnost
Minimalizuje rizika spojená s ručním zvedáním a montáží.

Stabilní podpůrné systémy zabraňují nehodám při startu.

6. Snížený dopad na životní prostředí
Vyžaduje méně dočasných podpěr, což minimalizuje narušení půdy.

Nižší hluk a vibrace ve srovnání s několika těžkými jeřáby.

7. Schopnost spouštění na dlouhou vzdálenost-
Může odpalovat segmenty mostu na velká rozpětí (50 až 100 m+) bez mezilehlých podpěr.

Ideální pro překonávání řek, údolí nebo dálnic bez narušení provozu pod nimi.

8. Automatizace a dálkové ovládání
Některé modely jsou vybaveny automatickou synchronizací pro vyvážené rozložení zátěže.

Dálkové monitorování zvyšuje efektivitu a bezpečnost.

9. Trvanlivost a nenáročnost na údržbu
Vyrobeno z-oceli s vysokou pevností a součástmi odolnými proti opotřebení-pro dlouhodobé-použití.

Vyžaduje minimální prostoje na údržbu.

10. Všestrannost v konstrukčních metodách
Podporuje postupné spouštění, vyvážené převýšení a techniky spouštění v plném{0}}rozpětí.

Lze použít pro prefabrikované i lité-in{1}}mostní konstrukce.

Závěr
500-odpalovací zařízení mostů je vysoce účinné, bezpečné a nákladově-efektivní řešení pro stavbu moderních mostů, zejména pro rozsáhlé-infrastrukturní projekty. Jeho schopnost přesně zvládat masivní zatížení ho činí nepostradatelným pro inženýry pracující na viaduktech, nadjezdech a mostech s dlouhým rozpětím.





Spouštěcí zařízení mostů o hmotnosti 500{1}}t je těžký-stroj používaný především při stavbě mostů, zejména pro odpalování prefabrikovaných nebo litých-částí mostů na místě. Níže jsou uvedeny jeho klíčové aplikace a funkce:

Aplikace:
Spouštění prefabrikovaných segmentů – Používá se ke zvedání a umístění prefabrikovaných betonových segmentů pro trámové mosty, viadukty a lanové-mosty.

Span{0}}by-Span Construction – Usnadňuje postupné spouštění mostovek přes podpěry.

Vyvážená konzolová konstrukce – Pomáhá při symetrickém umístění segmentů v konstrukci konzolového mostu.

Zvedání těžkých břemen ve stísněných prostorách – Ideální pro městská nebo omezená prostředí, kde mají jeřáby omezený přístup.

Železniční a dálniční mosty – běžně používané ve velkých-infrastrukturních projektech.





Výroba 500-tunového mostového odpalovacího zařízení je složitý proces zahrnující návrh, nákup materiálu, výrobu, montáž, testování a uvedení do provozu. Níže je uveden strukturovaný postup výroby takového zařízení pro spouštění mostů pro těžký provoz:

1. Fáze návrhu a inženýrství
Analýza požadavků: Definujte nosnost (500 tun), délku rozpětí, mobilitu a přizpůsobivost terénu.

Konstrukční návrh: CAD modelování (AutoCAD, SolidWorks) pro vazníky, spouštěcí nos, nosné rámy a hydraulické systémy.

Simulace a ověřování: Analýza konečných prvků (FEA) pro testování napětí, průhybu a dynamického zatížení.

Soulad s předpisy: Zajistěte dodržování norem (AASHTO, EN, ISO nebo specifické{0}}specifikace klienta).

2. Nákup materiálu
Vysokopevnostní ocel-: ASTM A572 třídy 50 nebo ekvivalentní pro hlavní nosníky.

Hydraulické součásti: Čerpadla, válce (kapacita 500 tun) a regulační ventily.

Mechanické části: Ozubená kola, ložiska, navijáky a podvozky (s vlastním -pohonem nebo na kolejích-).

Elektrické a řídicí systémy: PLC, senzory a moduly dálkového ovládání.

3. Proces výroby
A. Konstrukce konstrukcí
Řezání a tvarování: CNC plazmové/oxy{0}}řezání ocelových plechů.

Svařování: Svařování pod tavidlem (SAW) pro nosníky; certifikovaní svářeči (normy AWS/EN).

Obrábění: Vrtání, frézování pro přesné{0}}vyrovnání otvorů pro šrouby.

B. Hydraulická a mechanická montáž
Sestava hydraulického okruhu: Integrace čerpadel, hadic a válců.

Bogie & Traction System: Instalace kol, motorů a brzdových systémů.

C. Elektrické a řídicí systémy
Kabeláž a snímače: Snímače zatížení, snímače polohy a nouzové zastavení.

Ovládací panel: Programování PLC pro synchronizované spouštění.

4. Montáž a integrace
Dílčí{0}}sestava: Spojte nosníky, spouštěcí nos a nosné rámy.

Plná integrace: Namontujte hydraulické systémy, podvozky a ovládací skříně.

Kontroly vyrovnání: Laserové vyrovnání pro rovnoběžnost pás/kolo.

5. Testování a kontrola kvality
Zátěžové testování: Aplikujte 110 % návrhového zatížení (550 tun) v kontrolovaném prostředí.

Funkční testy: Ověřte hydraulické vysouvání/zatahování, pohyb podvozku a stabilitu.

Bezpečnostní kontroly: nouzové zastavení, ochrana proti přetížení a{0}}sejfe proti selhání.

6. Lakování a ochrana proti korozi
Příprava povrchu: Pískování (norma SA 2,5).

Nátěr: Epoxidový základní nátěr + polyuretanový vrchní nátěr pro odolnost vůči povětrnostním vlivům.

7. Demontáž a balení
Modulární členění: Rozložte na přepravitelné sekce (kontejnery o max. . 40 stopách).

Ochrana: Antikorozní zábaly pro námořní a silniční dopravu.

8. Instalace a uvedení do provozu na místě-
Opětovná montáž: Řídí se montážními manuály.

Testování v terénu: Zkušební spuštění s přírůstkovým zatížením (50 % → 100 % → 110 %).

Školení operátorů: Praktické{0}}sezení pro nasazení a údržbu.

9. Dokumentace a předání
As-Built Drawings: Aktualizované modely CAD.

Návody: Návody k obsluze, údržbě a odstraňování problémů.

Certifikáty: Zprávy o zkouškách materiálu (MTR), kontroly svarů a záznamy o zátěžových zkouškách.





Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (setů) manipulačních a svařovacích robotů. Po dokončení plánu bude více než 500 sad (setů) a míra propojení zařízení dosáhne 95 %. 32 svařovacích linek bylo uvedeno do provozu, plánuje se instalace 50 a míra automatizace celé produktové řady dosáhla 85 %.
