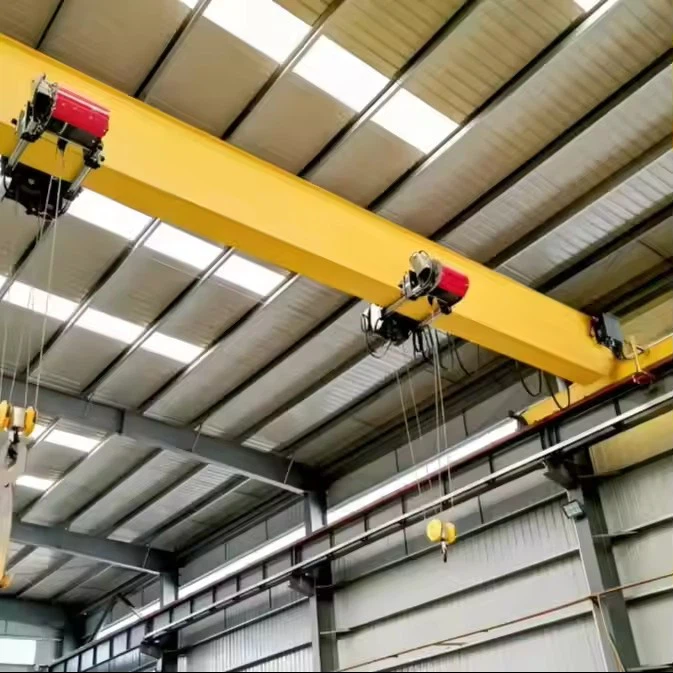

Dálkové ovládání jednorázové jeřáb

Core Components: Převodovka, motor, ozubená kola

Místo původu: Henan, Čína

Záruka: 1 rok

Hmotnost (kg): 10000 kg

Inspekce odchozího videa: poskytnuto

Zpráva o zkoušce strojů: poskytnuto

Prodejní jednotky: Jedna položka

Velikost jednoho balíčku: 600x300x300 cm

Jednorázová hmotnost: 200. 000 kg

A Dálkové ovládání jednorázové jeřábSkládá se z několika klíčových komponent, které spolupracují, aby umožnily bezpečné a efektivní zvedání a pohyb zatížení. Níže je podrobný rozpis hlavních komponent:

1. Bridge Girder (hlavní paprsek)

Primární vodorovný paprsek, který překlenuje šířku pracovní oblasti.

Obvykle vyrobené z válcované oceli nebo vyrobených krabicových sekcí pro sílu.

Podporuje sestavu zvedáku a vozíku.

2. koncové nákladní automobily

Nachází se na každém konci nosníku mostu.

Obsahujte kola, která umožňují jeřábu pohybovat se podél paprsků dráhy.

Může zahrnovat pohonné motory pro pohyb mostu (dlouhé cestování).

3. Hlavní jednotka

Mechanismus zvedání, kterým může být:

Vyzvednutí elektrického řetězce(pro lehčí zatížení, až ~ 5 tun).

Zvednutí drátěného lana(pro těžší zatížení až do 20+ tun).

Zahrnuje motor, brzdu, převodovku a zvedací médium (řetězové nebo drátěné lano).

4. vozík

Sestava, která nese zvedák podél délky nosníku můstku.

Lze napájet (motorizované) nebo manuální (typ push, méně běžné v dálkově ovládaných jeřábkách).

5. systém dráhy

Spočívá zpaprsky dráhy(Podporováno stavebními sloupci nebo volně stojícími strukturami).

Zahrnujekolejnice nebo stopyAby se jeřábové koncové nákladní automobily pohybovaly dál.

6. Systém dálkového ovládání

Bezdrátový vysílač (styl ručního nebo pásového balíčku).

Přijímací jednotka namontovaná na jeřábu (komunikuje prostřednictvím rádiové frekvence).

Ovládací prvky:

Zvedněte nahoru\/dolů

Trolley Traverse (Cross Travel)

Cestování mostu (dlouhé cestování)

Nouzová zastávka

7. Systém napájení

Ozdobný systém(Kabel a vozík pro dodávku napájení podél dráhy).

Vodičové tyče(Alternativa k festooningu pro přenos čistšího výkonu).

Baterie napájeno(pro některé bezdrátové systémy).

.

8. Bezpečnostní a limitní komponenty

Limitní spínače(zabraňuje nadměrnému cestování zvedáků, vozíku nebo mostu).

Ochránci přetížení(zabraňuje zvedání nad hodnocenou kapacitou).

Senzory proti kolizi(Pokud pracuje více jeřábů ve stejné oblasti).

Tlačítko pro nouzové zastavení(na dálku a někdy i zálohu na jeřábu).

9. Nárazníky a zastávky

Gumové nebo hydraulické nárazníky, které absorbují dopad na koncích dráhy.

Mechanický konec se zastaví, aby se zabránilo vykolejení.

10. Elektrický panel \/ ovládací box

Domy stykače, relé a PLC (pokud jsou automatizované).

Spravuje distribuci napájení a zpracování signálu z dálkového ovladače.

Skica

Hlavní technické

Výhody jeřábů na dálkovém ovládání dálkového ovládání

Jeřáby na dálkovém ovládání dálkových nosníků nabízejí několik výhod oproti tradičním přívěskům nebo manuálním jeřábům, což je činí ideální pro moderní průmyslové a skladové aplikace.

1. Vylepšená bezpečnost

Operátoři ovládají jeřáb z bezpečné vzdálenosti a snižují riziko nehod v klesajícím zatížení nebo kolizích.

Lepší viditelnost zatížení a okolí, minimalizace slepých míst.

Funkce nouzového zastavení umožňuje okamžité vypnutí v nebezpečných situacích.

2. Zlepšená účinnost a produktivita

Rychlejší manipulace s zatížením, protože operátor se může volně pohybovat pro optimální polohování.

Snižuje potřebu více pracovníků (nevyžadují se žádné signalizátory).

Hladké a přesné ovládání, zejména s variabilními frekvenčními jednotkami (VFD).

3.. Operátor Comfort & Ergonomics

Žádné fyzické napětí při tažení přívěskových kabelů nebo chůze po podél jeřábu.

Bezdrátový dálkový ovladač umožňuje operaci z nejpohodlnějšího bodu vyhlídky.

4. nákladově efektivní řešení

Nižší náklady na instalaci ve srovnání s jeřáby dvojitého nosníku.

Snížené náklady na práci (jeden operátor může spravovat více úkolů).

Minimální údržba ve srovnání s jeřáby ovládanými kabinami.

5. Flexibilita a přizpůsobivost

Lze použít v omezených prostorech, kde jsou přívěsky nepraktické.

Vhodné pro vnitřní i venkovní aplikace (s možnostmi odolných proti povětrnostním vlivům).

Přizpůsobitelné pomocí automatizačních funkcí (např. Programovatelné pohyby).

Aplikace dálkových ovládacích jeřábů

Tyto jeřáby se široce používají napříč odvětvími kvůli jejich všestrannosti, bezpečnosti a efektivitě. Mezi běžné aplikace patří:

1. Výrobní a montážní závody

Pohybující se suroviny, díly strojů a hotové výrobky.

Umístění těžkých komponent do výroby automobilového průmyslu, letectví a strojů.

2. skladování a logistika

Načítání\/vykládání zboží z nákladních vozidel.

Přeprava palet, kontejnerů a těžkých balíčků v distribučních centrech.

3. stavebnictví a manipulace s materiálem

Zvedání ocelových nosníků, betonových panelů a stavebních materiálů.

Pomoc při sestavení struktury prefab.

4. průmysl kovových a ocelánů

Manipulace s cívkami, prostěradly a kovové tyčinky v ocelářských mlýnech a výrobních obchodech.

Krmení lisů, lisovacích strojů a zařízení CNC.

5. Zařízení pro údržbu a opravy

Servis těžkých zařízení, motorů a průmyslových strojů.

Zvedání a umístění dílů během oprav.

6. Zpracování papíru a dřeva

Pohybující se velké papírové role, řezivo a dřevěné výrobky.

Načítání\/vykládání v pilach a balicích závodech.

7. elektrárny a nástroje

Manipulace s turbíny, generátory a těžké elektrické komponenty.

Údržba kotlů a velkých mechanických systémů.

8. Automobilový průmysl

Přeprava motorů, podvozku a sestav vozidel.

Podpora operací výrobní linky.

1. design a inženýrství
Počáteční konzultace: Proces začíná diskusemi mezi výrobcem a zákazníkem, aby pochopili provozní požadavky jeřábu, jako je nakládací kapacita, rozpětí, výška zvedání a prostředí (např. Vnitřní nebo venkovní používání, teplotní podmínky atd.).

Inženýrství a přizpůsobení: Designový tým přizpůsobuje jeřáb, včetně funkcí struktury, zvedání a rádiového dálkového ovládání. Jsou připraveny podrobné inženýrské výkresy a specifikace, což zajišťuje, že jeřáb splňuje všechny požadované standardy a bezpečnostní kódy.

Konstrukce řídicího systému: Systém dálkového ovládání rádia je integrován do návrhu, s pozorností na snadné použití, rozsah, bezpečnostními prvky (nouzová zastávka, ochrana přetížení) a kompatibilita s ostatními systémy jeřábu.

2.. Výběr materiálu a zadávání veřejných zakázek
Strukturální materiály: Vysoce kvalitní materiály, jako je ocel, jsou získány pro hlavní paprsek jeřábu, nosník, kočárky a další strukturální komponenty. Tyto materiály jsou vybírány pro jejich sílu, trvanlivost a schopnost odolat silným zatížením.

Mechanické komponenty: Komponenty pro zvedací systém, vozík, jeřábové kola, motory, převodovky a systém dálkového ovládání rádia jsou získány od spolehlivých dodavatelů.

Elektrické komponenty: Získávají také kabeláž, elektrické panely, přepínače, bezpečnostní zařízení a další elektrické komponenty pro řídicí systém jeřábu.

3. výroba a výroba
Konstrukce hlavního paprsku: Ocel je vyříznut, svařovaná a sestavena za vzniku hlavního nosníku (jediného paprsku) jeřábu. Tento proces často zahrnuje přesné řezání, ohýbání a svařování, aby se splňovaly specifické konstrukční tolerance.

Koncová výroba kočáru: Konečné vozíky, které podporují cestovní mechanismus jeřábu, jsou vyrobeny a sestaveny. Tyto komponenty jsou navrženy pro stabilitu a sílu, což zajišťuje hladký pohyb jeřábu podél kolejí.

Sestavení mechanismu zvedání: Do systému se sestaví zvedací, háček a zvedací mechanismus s motory, převody a kladky integrované do systému. Zvedací systém je testován na kapacitu nosnosti a hladké provoz.

Mechanismy cestování vozíku a jeřábu: Mechanismy cestování vozíku a jeřábu jsou postaveny a sestaveny. To zahrnuje kola, motor a železniční systém a zajišťuje hladký pohyb jeřábu podél kolejnic.

Instalace dálkového ovládání rádia: Systém dálkového ovládání rádia je nainstalován. To zahrnuje montáž potřebných přijímačů, antén a integrace řídicího systému do elektrických a mechanických systémů jeřábu.

4. integrace elektrického a řídicího systému
Kabeláž a elektrické systémy: Nainstaluje se elektrické zapojení a spojuje systém zvedávání, ovládací panel, motory a systém dálkového ovládání rádia. Zapojení je testováno na bezpečnost a dodržování elektrických kódů.

Sestava ovládacího panelu: Ovládací panel jeřábu je sestaven a integrován do systému dálkového ovládání rádiového dálkového ovládání. Je testován na schopnosti citlivosti a bezpečnosti, včetně ochrany proti nouzovému zastavení a přetížení.

Bezpečnostní prvky: Bezpečnostní zařízení, jako jsou limitní spínače, senzory přetížení a zvukové a světelné alarmy, jsou nainstalována a integrována do řídicího systému. Tyto systémy zajišťují bezpečný provoz jeřábu a zabraňují poškození.

5. Testování a kontrola kvality
Testování zatížení: Jeřáb je podroben testu zatížení, aby se zajistilo, že zvládne zadanou hmotnost. Test se provádí pomocí kalibrovaných hmotností k ověření výkonu jeřábu za provozních podmínek.

Operační testování: Jeřáb podstoupí úplný operační test, kde prochází jeho pohyby (zvedání, snižování, cestování atd.) Pomocí rádiového dálkového ovládání. Reakce jeřábu na příkazy, včetně nouzového zastavení a bezpečnostních alarmů, je pečlivě sledována.

Elektrické a mechanické testování: Všechny elektrické systémy, včetně rádiového dálkového ovládání, jsou testovány na funkčnost a bezpečnost. Motory, brzdy a elektrické zapojení jsou zkontrolovány pro správný provoz.

Inspekce na dodržování předpisů: Jeřáb je zkontrolován na dodržování místních a mezinárodních standardů (jako je ISO, CE nebo OSHA), aby se zajistilo, že splňuje bezpečnostní předpisy. Struktura, komponenty nesoucí zátěž a bezpečnostní systémy jsou důkladně kontrolovány.

6. Konečná shromáždění
Konečná montáž a inspekce: Po testování je jeřáb plně sestaven, přičemž všechny komponenty jsou bezpečně připojeny a dvakrát zkontrolovány pro přesnost. Nakonfiguruje se rádiové dálkové ovládání a systém je naposledy testován, aby byla zajištěna bezproblémová integrace.

Malování a dokončení: Jeřáb je natřen ochrannými povlaky, aby se zabránilo korozi a zlepšilo jeho vzhled. Do struktury jsou přidány konečné dotyky, včetně jakýchkoli označení nebo bezpečnostních značek.

Dokumentace: Veškerá nezbytná dokumentace, včetně příruček, osvědčení o dodržování předpisů, testovacích zpráv a informací o záruce, jsou pro zákazníka připraveny.


Zobrazení dílny:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (sady) manipulace a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sady) a míra sítě zařízení dosáhne 95%. Bylo uvedeno 32 svařovacích linek, 50 je plánováno na instalaci a rychlost automatizace celé produktové řady dosáhla 85%.
