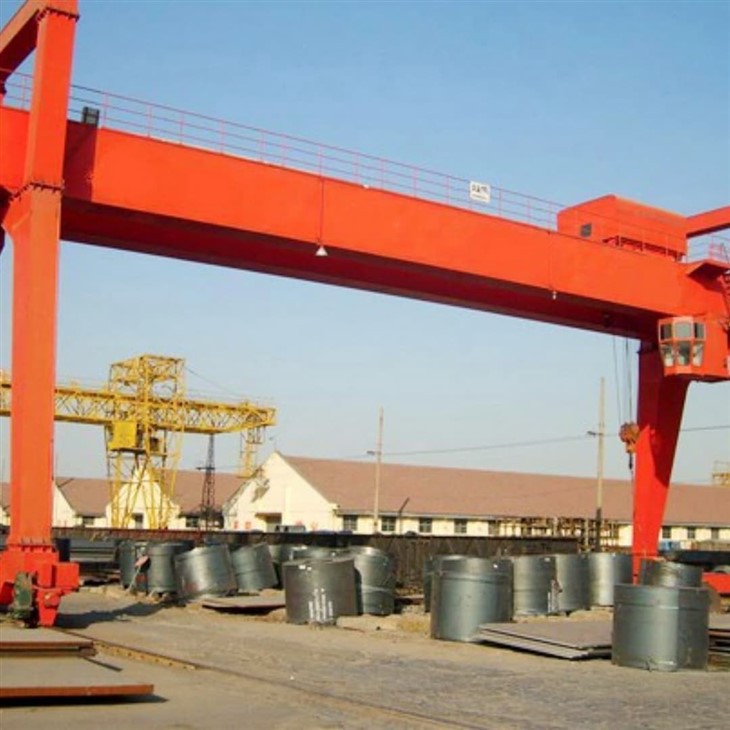

Elektrický zvedák dvojitý nosník portálového jeřábu

AnElektrický zvedák dvojitý nosník portálového jeřábuje typ těžkých zvedacích zařízení určených pro efektivní manipulaci s materiálem ve velkém vnitřním nebo venkovním prostředí. Tento jeřáb kombinuje strukturální sílu aDvojitý design portálus provozní účinnostíElektrický zvedák, což je ideální pro zvedání a přepravu středního a těžkého zatížení v široké rozpětí.

Na rozdíl od horních jeřábů, které vyžadují zvýšené paprsky dráhy, tento jeřáb běží na kolejnicích nebo kolech na zemi nebo na kola, podporovaných dvěma tuhými nohama. TheKonfigurace dvojitého nosníkuPoskytuje vynikající nakládací kapacitu a výšku zvedání ve srovnání s modely s jedním nosníkem, zatímco integrovanéElektrický zvedákZajišťuje hladké, přesné a spolehlivé zvedací operace.

Klíčové vlastnosti

Struktura dvojitého nosníku: Nabízí zvýšenou sílu a stabilitu, podporuje vyšší zvedací kapacity a širší rozpětí.

Elektrický zvedák: Namontované na vozíku, který se pohybuje podél nosníků a umožňuje vertikální zvedání a horizontální cestování.

Provoz pozemní: Běží na kolejích nebo kolech, takže je vhodná pro vnitřní i venkovní aplikace.

Přizpůsobitelné: Lze přizpůsobit různé kapacity zatížení, rozpětí, zvedání výšek a provozních funkcí, jako je dálkové ovládání nebo automatizace.

Běžné aplikace

Sklady a logistická centra

Ocelové výroby a zpracovatelské yardy

Staveniště a prefabrikované yardy

Workshopy a oblasti sestavy těžkých strojů

Porty, loděnice a venkovní úložné zóny

Core Components plc, motor, ložisko, převodovka, motor, tlaková nádoba, ozubená kola, čerpadlo

Místo původu Henan, Čína

Záruka 1 rok

Hmotnost (kg) 30000 kg

Aplikační prefabrikovací dvůr, staveniště, sklad atd.

Název produktu 40 tun Straddle Carrier Rubber unavený jeden nojník portálových jeřábů

Typ typu A jeřáb, jeden nosník, nosič s dvojitým nosním

Požadavky na zvedání mechanismu

Řídicí metoda ovládání kabiny řízení+dálkové ovládání

Zvedací kapacita 5 ~ 1200 tun

Více režimů řízení jde rovně, příčné cestování, kolotoč řízení atd.

Nainstalujte na místě a online

MOTOR SLAMÁNÍ ZNAČKA

Pracovní služba A3 ~ A5

Dvojité hlavní nosníky

Dva paralelní vodorovné paprsky, které tvoří hlavní strukturu nesoucí zátěž.

Poskytněte podporu pro vozík a elektrický zvedák.

Během zvedání zajistěte vysokou zatížení a minimální vychýlení.

Podporovat nohy

Dvě vertikální nebo nakloněné nohy podporují nosy a přenesou zatížení na zem.

Vyrobeno z oceli a může býttypneboA-Framev designu.

Elektrický zvedák

Namontováno navozíkTo běží podél horní nebo spodní příruby nosníků.

Zahrnuje motor, převodovku, buben, drátěné lano (nebo řetězec) a zvedací háček.

Používá se pro vertikální zvedání a snížení zátěže.

Vozík (krabí jednotka)

Nese elektrický zvedák a pohybuje se vodorovně přes nosníky.

Umožňuje přesné umístění zatížení přes šířku rozpětí jeřábu.

3. Underd Curriages \/ Wheel Sestavy

Nachází se na dně nohou, bydlenícestovní kola.

Umožněte celému jeřábu pohybovat se podél kolejnic (namontovaný na kolejnici) nebo na rovném povrchu (uplatněný gumou).

Řídit motory prodlouhý cestovní pohyb(podél zálivu nebo dvora).

4. Crane cestovní mechanismus

Klíčové komponenty pohonného systému cestovního mechanismu: Elektrické motory: Poskytněte napájení pro pohyb. Gearboxy: Ovládejte rychlost a točivý moment motorů. Wheels a kolejnice: Kola jsou namontována na základně portálových nohou nebo na vozíku. Obvykle jsou vyrobeny z oceli s vysokou pevností pro zvládnutí těžkých zátěží. Rychly jsou upevněny na zemi nebo z paprsku, které vede kola pro hladké cestování.

Brzdový systém: Elektromagnetické nebo mechanické brzdy zajišťují stabilitu zabráněním nežádoucího pohybu, když jsou stacionární.

Typy mechanismu cestování, pohyb portálových portálů: Celá struktura jeřábů se pohybuje podél pevného železničního systému. Trolley Pohyb: vozík vybavený zvedákem horizontálně cestuje podél paprsku (křížový cestování), zatímco gantry zůstává nehybná.

Bezpečnostní mechanismy: Anti-kolizní zařízení: Zabraňte náhodným dopadům mezi jeřáby nebo strukturami.

Tipy na údržbu, pravidelně kontrolujte kola a kolejnice z hlediska opotřebení a zarovnání. Zjistěte pohyblivé části, abyste zajistili hladký provoz. Zkontrolujte elektrický systém pro poruchy nebo poškození.

5. Travelley cestující mechanismus

1. Rám vozíku: Robustní ocelová konstrukce navržená tak, aby podporovala zvedák a zpracování těžkých zatížení. Spojuje všechny komponenty mechanismu vozíku. Wheels: Vozík je vybaven kolami (obvykle čtyřmi nebo více), která běží podél příruby portálového paprsku nebo vyhrazenou stopu. Kola jsou obvykle vyrobena z vysoce pevné oceli a mohou být prosté, plynulé nebo drážcené, v závislosti na konstrukci kolejnice nebo paprsku.

2. Elektrický motor: Pohání pohybu vozíku. Motory jsou často vybaveny variabilními frekvenčními jednotkami (VFD) pro hladké zrychlení a zpomalení.Gearbox: převádí rychlost otáčení motoru do požadovaného točivého momentu a rychlosti pro pohyb vozíku.

3. Operováno přes: Přívěsek ovládání: Kabelový ovladač zavěšený z jeřábu. Ovládání remote: bezdrátový provoz pomocí rádiové frekvence.

Ovládání kabiny: U větších jeřábů může být poskytnuta kabina obsluhy.

4.bakingová systém: Zahrnuje mechanické nebo elektromagnetické brzdy, aby se zastavily a držely vozík na místě. Brakes se automaticky zapojuje, když je napájení řezané nebo když je vozík stacionární.

Crane Wheel

Klíčové vlastnosti jeřábových kol; materiál: obvykle vyrobené z vysoce pevných oceli nebo legovaných materiálů, které odolávají těžkým zatížením a odolávají opotřebení. Mezikom patří uhlíková ocel, kovaná ocel nebo ocel ošetřená tepelně pro zvýšení trvanlivosti.

Konstrukce: Plochá kola: Používá se pro ploché kolejnice, umožňující flexibilitu laterálního pohybu. Kolovaná kola: Na jedné straně mají přírubu, aby se zabránilo vykolejení a udržovalo zarovnání s kolejnicí. Zdlužná plukovní kola: Poskytujte další bezpečnost tím

Profil běhounu: Navržen tak, aby rozložil zátěž rovnoměrně a snižoval opotřebení. Dimenze: liší se v závislosti na velikosti a kapacitě parametrů jeřábu. Mezi výkyvy patří průměr kola, šířku běhounu a tloušťku příruby. MOŽNOST: Namontované na nápravách nebo hřídelích, buď přímo nebo pomocí ložisek.

HOOK CRANE

Klíčové rysy materiálu háčků jeřábů: obvykle vyrobené z materiálů s vysokou pevností, jako je kovaná ocel nebo ocel z slitiny.

Design: Jeden háček: Jednoduchý, přímý design používaný pro obecné zvedací úkoly. DOUBLE HOK: obsahuje dva hroty, používané pro vyvážení těžších zatížení a snižování napětí na každý háček.Rotační háček: umožňuje rotaci {0}} stupně pro přesné umístění zatížení. Neovládací zatížení. Západka: Západka je k dispozici: Západka je západky.

Zátěžová kapacita: velmi se liší v závislosti na designu a aplikaci jeřábu.

Tvary háčků: C-háček: Používá se pro manipulační cívky a válcové zatížení.

Motor

Klíčové rysy typů motorů jeřábů: Motory indukce veverky: Motory: běžně se používají pro jejich trvanlivost a nízkou údržbu. Pro aplikace vyžadující konstantní rychlostí. Indukční motory s kruhovým prstencem: Používá se tam, kde je nutná variabilní rychlost, například při zvednutí mechanismů.

Hodnocení výkonu: sahá od několika kilowattů pro malé jeřáby až po stovky kilowattů pro těžkopádné průmyslové jeřáby. Hodnocení závisí na zvedání jeřábu a provozních požadavcích.

Konstrukce: pracovní cyklus: Navržený pro přerušovaný nebo nepřetržitý provoz, v závislosti na aplikaci. Izolace: Vysoce kvalitní izolace, která vydrží tvrdé průmyslové prostředí. Zlasování: Vybaveno chladicími systémy (chlazený ventilátor nebo chlazený), aby se zabránilo přehřátí.

Funkce kontroly: Motory často pracují s variabilními frekvenčními jednotkami (VFD) nebo řadiči motoru pro: kontrolu rychlosti. Zrychlení a zpomalení. Redukovaná spotřeba energie.

Zvukový a světlý poplachový systém a spínač limitu

Klíčové rysy poplachového systému, slyšitelný alarm (zvuk) vyzařuje hlasitý, zřetelný zvuk, jako je siréna nebo bzučák, pro upozornění pracovníků. Typicky aktivován během provozu jeřábu, pohyb zatížení nebo v mimořádných událostech. Úroveň upravená pro zajištění slyšitelnosti nad pozadí nebo na sluchové látky nebo na sluchové látky nebo narušení v oblasti sluchové ochrany nebo se uklidňují v pozadí. použitý.

Integrace kontroly; aktivována automaticky během specifických operací (např. Zvyšování, cestování) nebo ručně operátorem. Zkoterované integrované s jinými bezpečnostními systémy, jako jsou anti-colision senzory. Funkce upozornění na pohyb poplachového systému: Varování pracovníků, když je jeřáb nebo zatížení v pohybu.

Nouzová indikace: zvýrazněte poruchy, podmínky přetížení nebo jiné mimořádné události. Tipy údržby pravidelně testují úrovně zvuku a viditelnost světla. Otečené žárovky, LED nebo reproduktory

Bezpečnostní zařízení

Bezpečnostní zařízení ve stacionárních portálových jeřábech, bezpečnostní zařízení ve stacionárních jeřábech jsou nezbytná pro ochranu pracovníků, vybavení a materiálů během provozu. Pomáhají předcházet nehodám, zajišťují hladké operace jeřábů a dodržují bezpečnostní předpisy na pracovišti.

Používá se ve stacionárním portálových jeřábech: Funkce zařízení pro ochranu přetížení: Zabraňuje jeřábu v zvedání zatížení přesahující jeho jmenovitou kapacitu.

Mechanismus: Vybaven nakládacími buňkami nebo deformačními měřidlami pro měření hmotnosti zátěže. Automaticky přerušuje operaci zdvihu, pokud zatížení překročí limit. Důležitost: chrání strukturu jeřábu a zabraňuje nehodám způsobeným přetížením.

Anti-kolizní zařízení, funkce: Detekuje blízkost k jiným jeřábům, strukturám nebo překážkám. Mechanismus: Používá senzory, jako jsou ultrazvukové, infračervené nebo radar k detekci objektů.

Systém nouzového zastavení, funkce: Umožňuje operátorům okamžitě zastavit všechny operace jeřábů v mimořádných událostech. Mechanismus: Provozován prostřednictvím tlačítek umístěných na ovládacím panelu, dálkovém ovládání nebo na přístupných pozicích.Disconnects napájení kritickým systémů

Anti-Sway System, Function: Minimalizuje se zatížení kymácení během zvedání a pohybu. Mechanismus: Zaměstnává pokročilé řídicí systémy, aby působily proti kyvadlovým efektům. Usazuje senzory a software pro dynamicky úpravu rychlostí. Důležitost: Zvyšuje přesnost a bezpečnost během zpracování zátěže.

11.Control režim

1. Typy režimů kontroly pro stacionární portálové jeřáby, ovládání přívěsku; Popis: Operátor používá kabelovou nebo bezdrátovou řídicí jednotku přívěsku k provozu jeřábu z bezpečné vzdálenosti: kapesní zařízení s tlačítky nebo joysticks pro kontrolu pohybu a funkcí.

2. ovládání kabiny; Popis: Operátor je umístěn v ovládací kabině, která je namontována na jeřábu nebo poblíž jeřábové operační cesty.

3. dálkové ovládání; Popis: Používá bezdrátové dálkové ovládání zařízení, které může být ruční nebo nošeno na těle operátora.

4.Automatická kontrola (automatizovaná ovládání); Popis: Jeřáb pracuje podle předem programovaných příkazů a sekvencí bez intervence operátora.componenty: zahrnuje senzory, programovatelné logické řadiče (PLC) a software pro řízení, které spravují funkce jeřábu.

Skica

Hlavní technické

Výhody elektrického zvedáku dvojitého nosníku portálového jeřábu

Vysoká zatížení

Design dvojitého nosníku podporuje těžší zatížení ve srovnání s jedním nosníkem jeřáby, obvykle až 50 tun nebo více.

Větší výška zvedání

S zvedáním namontovanou mezi nebo na horní části nosníků nabízí lepší vůli a vyšší výšky zvedání.

Zvýšená stabilita a trvanlivost

Dva nosníky distribuují zátěž rovnoměrně, snižují napětí a vychýlení.

Ideální pro náročné, nepřetržité operace.

Efektivní manipulace s materiálem

TheElektrický zvedákZajišťuje hladké, rychlé a přesné zvedání s minimálním manuálním úsilím.

Snižuje doby cyklu a zvyšuje produktivitu.

Provoz pozemní úrovně

Nevyžaduje zvýšené struktury dráhy, což je ideální pro venkovní yardy nebo dočasné nastavení.

Flexibilní instalace

Lze použít jak ve vnitřních dílnách, tak ve venkovní výstavbě nebo skladovacích yardech.

Pokud je namontován na kolach nebo železničních systémech, snadno se přemístí.

Přizpůsobitelný design

Nastavitelné rozpětí, výška a zvedací rychlost.

Mezi volitelné funkce zahrnují antisway systémy, automatizace a dálkové ovládání.

Nákladově efektivní pro velké plochy

Eliminuje potřebu trvalé stavební podpory nebo sloupce ve srovnání s jeřáby režie.

Obzvláště ekonomické v otevřených nebo polokrytých prostorech.

Zlepšená bezpečnost

Vestavěné bezpečnostní systémy, jako jsou přepínače limitu, ochrana přetížení a nouzová zastavení.

Vylepšená kontrola a spolehlivost operátora s elektrickým provozem.

Nízká údržba

Elektrické zvedací systémy jsou relativně nízká údržba a snadno se kontrolují.

Náhradní díly jsou široce dostupné a standardizované.

Aplikace elektrického zvedáku dvojitého nosníku portálového jeřábu

Výrobní a montážní závody

Manipulace s těžkými komponenty, strojní zařízení a sestavy.

Podporuje výrobní linky s vysokým objemem, které vyžadují přesné zvedání a umístění.

Ocel a kovové yardy

Zvedání ocelových desek, cívek, tyčí a vyrobených struktur.

Ideální pro drsné prostředí a požadavky na vysoké zatížení.

Staveniště

Pohybující se prefabrikované betonové segmenty, paprsky a velké stavební materiály.

Často se používá pro výstavbu mostů, projekty infrastruktury a prefabrikované dvory.

Sklady a skladovací yardy

Načítání a vykládání těžkého nákladu, palet a objemného zboží.

Efektivní pro organizaci inventáře ve velkých venkovních nebo polokrytých prostorech.

Budování lodí a námořní yardy

Manipulace s díly, motory a strukturální bloky.

Používá se pro pobřežní nebo loděnice, kde je vyžadována mobilita na úrovni země.

Elektrárny a dvory zařízení

Zvedání těžkých elektrických složek, jako jsou transformátory a turbíny.

Používá se při údržbě, montáži a instalaci.

Logistika a manipulace s kontejnery

Pohybující se těžkými kontejnery nákladu v nákladních yardech a skladech.

Nabízí ekonomickou alternativu k režijním jeřábům ve velkých venkovních prostorech.

Těžba a těžká zařízení

Přeprava velkých dílů, nástrojů a surovin.

1. fáze návrhu: Určete parametry jeřábu, jako je jmenovité zatížení, rozpětí a výška zvedání, podle potřeb a pracovního prostředí zákazníka. Proveďte podrobný strukturální design, včetně hlavního paprsku, koncového paprsku, jeřábu, mechanismu zvedání atd., Aby se zajistilo, že návrh splňuje bezpečnostní standardy a požadavky na použití. Vyberte vhodné materiály podle návrhu, obvykle vysoce pevnou ocel, abyste zajistili stabilitu a trvanlivost struktury.

2. Stage výroby: Připravte požadované suroviny a díly podle návrhových výkresů. Vyřízněte, ohýbejte a tvarujte ocel a připravují strukturální komponenty, jako jsou hlavní paprsky a koncové paprsky. Přivařejte různé komponenty a sestavte je do celkové struktury. Tento krok vyžaduje zaručenou kvalitu svařování, aby byla zajištěna síla a stabilitu.

3. obrábění: Obráběcí klíčové komponenty, jako jsou motory, ozubená kola, ložiska atd. Aby se zajistilo, že jejich velikost a přesnost splňují požadavky. Protikorrozní léčba složek, jako je malba a galvanizace, zvyšuje trvanlivost a estetiku zařízení.

4. Instalace elektrického systému: Nainstalujte elektrické komponenty, jako jsou motory, regulátory, přepínače, senzory a poplachové systémy. Připojte a drátěné kabely pro zajištění normálního provozu elektrického systému.

5. Fáze montáže: Sestavte všechny komponenty a systémy jako celek, spojte mechanismus zvedání, mechanismus běhu vozíku a kontrolní systém. Proveďte komplexní kontrolu sestaveného jeřábu, abyste zajistili, že všechny komponenty a systémy fungují správně a provedou předběžné ladění.

6. Fáze testování: Proveďte test statického zatížení na jeřábu, abyste zkontrolovali strukturální sílu a stabilitu. Proveďte dynamický test na jeřábu, včetně testů o zvedání, pohybu, brzdění a dalších funkcích, abyste zajistili, že jeho výkon splňuje požadavky na návrh. Zkontrolujte funkce bezpečnostních zařízení, jako jsou limitní spínače, ochrana přetížení atd., Abyste zajistili bezpečnost zařízení během provozu.

7. Kontrola kvality: Proveďte kontrolu kvality na každém spojení ve výrobním procesu, abyste zajistili dodržování průmyslových standardů a požadavků zákazníků. Zaznamenejte různé údaje a inspekci výsledkem výrobního procesu pro následnou sledovatelnost a analýzu.

8. Doručení a instalace: Zabalte a připravte dokončený jeřáb pro přepravu, aby se zajistilo, že během přepravy není poškozen. Doručte jeřáb na web zákazníka k instalaci a proveďte ladění a přijetí na místě. Poskytněte zákazníkům provozní školení, abyste zajistili, že jsou zdatní v používání a údržbě jeřábu.

Zobrazení dílny:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (sady) manipulace a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sady) a míra sítě zařízení dosáhne 95%. Bylo uvedeno 32 svařovacích linek, 50 je plánováno na instalaci a rychlost automatizace celé produktové řady dosáhla 85%.
