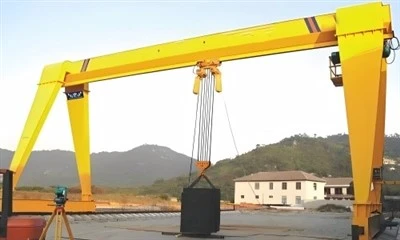

Jednonosníkový portálový jeřáb modelu MH

TheJednonosníkový portálový jeřáb modelu MHje alehký až středně těžký-jeřáb pro manipulaci s materiálemvybavena anelektrický lanový kladkostroj. Je určen provnitřní i venkovní použití, zejména v místech, kde nejsou k dispozici nadzemní nosníky dráhy.

Tento jeřáb je široce používán vtovárny, sklady, dílny, sklady a staveništěkvůli jehojednoduchá struktura, spolehlivý výkon a nákladově-efektivní design.



Hlavní vlastnosti

1. Skříňová konstrukce s jedním nosníkem

Svařovaný skříňový-typ nebo I-nosník

Lehké provedení s dostatečnou tuhostí

Snížený tlak kol na pozemní kolejnice

2. Elektrický lanový kladkostroj

Elektrický kladkostroj typu CD / MD

Instaluje se pod hlavní nosník

Stabilní zdvih a přesné polohování

Snadná údržba a výměna

3. Jednoduchý a spolehlivý cestovní mechanismus

Nezávislý systém jízdy na jedné straně

Hladký jeřáb jedoucí po pozemních kolejích

Snadná instalace a nastavení

4. Flexibilní instalace

Vhodné pro vnitřní i venkovní provoz

Lze použít s dílnou nebo bez ní

Volitelný konzolový design pro rozšířené pokrytí

5. Více možností ovládání

Přívěsné tlačítko-ovládání

Bezdrátové dálkové ovládání (volitelné)



Nosnost 320 tun
Rozpětí (šířka) 3 - 12 metrů (nastavitelné)
Výška zdvihu 3 - 10 metrů
Pracovní třída A3-A5 (lehká až střední zátěž)
Rychlost zdvihu 0.5 - 8 m/min (proměnná)
Typ hlavního nosníku Jednoduchý/dvojitý nosník (box{0}}typ)
Napájení 220V/380V 3-fázové nebo manuální
Režim ovládání Závěsné ovládání/bezdrátové dálkové ovládání
Typ kladkostroje Elektrický řetězový kladkostroj/lanový kladkostroj
Travel Drive Ruční tlačný nebo motorizovaný
Ochrana proti korozi Žárově{0}}pozinkovaná nebo lodní-barva
Odolnost proti větru až do Beaufortovy stupnice 6 (pro venkovní použití)
Provozní teplota -20 stupňů až +50 stupňů

TheJednonosníkový portálový jeřáb modelu MHje aportálový jeřáb pro lehké až střední{0}}zátěževybavena anelektrický lanový kladkostroj, určený pro efektivní manipulaci s materiálem v dílnách, skladech a venkovních dvorech.

1. Hlavní nosník

Jednoduchý svařovaný skříňový nosník nebo I-nosníková konstrukce

Vysokopevnostní{0}ocel se správným prohnutím

Podporuje elektrický kladkostroj a zátěž

Lehká konstrukce pro snížený tlak na kola

2. Elektrický lanový kladkostroj

Elektrický kladkostroj typu CD nebo MD

Zahrnuje:

Zvedací motor

Reduktor převodovky

Buben z drátěného lana

Ocelové lano

Blok háku s bezpečnostní západkou

Instaluje se pod hlavní nosník

3. Nohy portálu (nosná konstrukce)

Ocelové rámy nohou podpírající hlavní nosník

Typicky jedna tuhá noha a jedna pružná noha

Přeneste zatížení na pozemní kolejnice

Volitelné žebříky a plošiny pro údržbu

4. Koncové vozíky / Pozemní dopravní mechanismus

Koncové nosníky instalované ve spodní části portálových nohou

Vybaveno:

Jeřábová kola

Ložiska

Hřídele

Jedna strana poháněná, jedna strana poháněná nebo pasivní v závislosti na provedení



5. Systém pohonu pojezdu jeřábu

Cestovní motor

Reduktor převodovky

Brzdový systém

Spojky a převodové hřídele





6. Elektrický řídicí systém

Elektrická ovládací skříň nebo skříň

Stykače, relé, ochrana proti přetížení

Elektroinstalace pro zdvihací a pojezdové mechanismy

Volitelný frekvenční měnič (VFD)

7. Ovládací zařízení

Přívěsné tlačítko-ovládání

Bezdrátové dálkové ovládání (volitelné)

8. Systém napájení

Kabelový závěsný systém

Systém vlečných kabelů

Hlavní odpojovač napájení





9. Bezpečnostní ochranná zařízení

Omezovač přetížení

Horní a dolní koncové spínače zdvihu

Koncové spínače pojezdu jeřábu

Tlačítko nouzového zastavení

Nárazníky a zametací stroje

Zařízení proti vykolejení-

10. Pomocné a volitelné součásti

Konzolové prodloužení

Větrný alarm a kolejnicová svorka (pro venkovní jeřáby)

Systém osvětlení

Kryt proti dešti pro motory a kladkostroj

SKICA



Hlavní technické



Výhody elektrického jednonosníkového portálového jeřábu modelu MH

1. Nákladově{1}}efektivní design

Konstrukce s jedním nosníkem snižuje spotřebu oceli

Nižší výrobní a instalační náklady ve srovnání s-dvounosníkovými portálovými jeřáby

Ideální pro projekty s omezeným rozpočtem

2. Lehký a nízký přítlak kol

Kompaktní konstrukce minimalizuje zatížení pozemních kolejnic

Vhodné pro dílny s omezenou pevností základů

3. Jednoduchá struktura a snadná údržba

Méně komponentů, snadná instalace

Elektrický kladkostroj se snadno vyměňuje a servisuje

Nižší náklady na údržbu a provoz

4. Flexibilní instalace

Vhodné pro vnitřní i venkovní aplikace

Nevyžaduje stavbu nosníků dráhy

Volitelná konzolová konstrukce rozšiřuje pracovní rozsah

5. Stabilní a spolehlivý provoz

Elektrický lanový kladkostroj zajišťuje plynulé zvedání

Vhodné pro lehké a střední{0}}pracovní třídy (A3–A5)

6. Více možností ovládání

Přívěsné tlačítko-ovládání

Bezdrátové dálkové ovládání (volitelné)

Snadná obsluha s minimálním zaškolením

7. Dobrá přizpůsobivost

Lze přizpůsobit pro různá rozpětí, výšky zdvihu a rychlosti

Volitelné provedení odolné proti povětrnostním vlivům pro venkovní použití

Aplikace elektrického jednonosníkového portálového jeřábu modelu MH

Portálový jeřáb MH je široce používán vlehké až střední scénáře manipulace s materiálem.

1. Továrny a výrobní závody

Manipulace s díly a vybavením strojů

Montáž a údržba

2. Sklady a logistická centra

Nakládka a vykládka zboží

Manipulace s paletami, kontejnery a těžkými balíky

3. Stavební a materiálové dvory

Zvedání ocelových konstrukcí a stavebních materiálů

Manipulace s betonovými prefabrikáty

4. Dílny údržby zařízení

Opravy a instalace strojních zařízení

Údržba vozidel a průmyslového vybavení

5. Venkovní skladovací prostory

Manipulace s materiálem na otevřených dvorech

Vhodné pro ocelové dvory a skladovací prostory

TheJednonosníkový portálový jeřáb modelu MHje vyráběn pod standardizovanou kontrolou kvality, aby bylo zajištěnospolehlivý výkon, konstrukční bezpečnost a dlouhá životnost. Následuje výrobní procesGB/T, FEM, ISO a CEstandardy.

1. Engineering Design & Planning

Potvrďte nosnost, rozpětí, výšku zdvihu a pracovní zatížení (A3–A5)

Navrhování konstrukcí a výpočty zatížení

Výběr elektrického kladkostroje (typ CD / MD)

Konfigurace elektrického systému a bezpečnostních zařízení

2. Výběr a kontrola surovin

Vybrána konstrukční ocel (Q235B / Q345B).

Ověřování materiálových atestů

Ultrazvukové testování vnitřních defektů

Tryskání nebo čištění povrchu před výrobou

3. CNC řezání a příprava součástí

CNC řezání plazmou nebo plamenem:

Hlavní nosníkové desky

Portálové nožní desky

Komponenty koncového nosníku

Výztuhy a držáky

Zkosení hran pro svařování

Rozměrová kontrola a značení dílů

4. Výroba hlavního nosníku

4.1 Montáž nosníku

Sestavení nosníku kvádrového-typu nebo I-nosníkové konstrukce

Použití přípravků k zajištění správného odklonu a vyrovnání

4.2 Svařování

Svařování v ochranné atmosféře -plynu CO₂ nebo svařování pod tavidlem

Jednotné svarové švy s vysokou pevností

4.3 Narovnání a uvolnění napětí

Mechanické rovnání pro kontrolu deformace

Volitelné odlehčení vibrací

4.4 Kontrola svaru

Vizuální kontrola

Testování magnetickými částicemi (MT) pro klíčové svary

5. Výroba portálových nohou a koncových nosníků

Svařování portálových nohou (pevná noha + ohebná noha)

Výroba koncových nosníků

CNC obrábění montážních ploch kol

Montáž jeřábových kol a ložisek

6. Montáž pojezdového mechanismu jeřábu

Instalace:

Cestovní motory

Převodové redukce

Brzdová zařízení

Testování sladění a hladkého{0}}cestování

7. Instalace elektrického kladkostroje

Instalace elektrického lanového kladkostroje pod hlavní nosník

Navlékání drátěného lana a instalace hákového bloku

Seřízení brzd kladkostroje a koncových spínačů

8. Montáž elektrického systému

Montáž elektrické ovládací skříně

Elektroinstalace zdvihacích a pojezdových mechanismů

Instalace:

Omezovač přetížení

Koncové spínače výšky zdvihu

Systém nouzového zastavení

Volitelná instalace VFD

9. Povrchová úprava a lakování

9.1 Tryskání

Ocelové konstrukce otryskány naSa2,5norma

9.2 Systém lakování

Epoxidový zinek-základní nátěr bohatý na zinek

Epoxidový mezinátěr

Polyuretanový vrchní nátěr

Barva přizpůsobená dle požadavků zákazníka

10. Montáž jeřábu a tovární testování

Montáž hlavního nosníku, portálových nohou a koncových nosníků

Instalace elektroinstalace a napájecího systému

Žádný-test zátěže

Test statické zátěže (125% jmenovité zatížení)

Dynamický zátěžový test (110% jmenovité zatížení)

Funkční testování bezpečnostního zařízení

11. Balení a doprava

Elektrické komponenty balené v dřevěných bednách

Kladkostroj a motory jsou chráněny kryty proti vlhkosti-

Ocelové konstrukce zabalené pro bezpečnost přepravy

12. Instalace a uvedení do provozu na místě-

Montáž pozemních kolejnic a konstrukce jeřábu

Elektrické připojení a uzemnění

Na-testování zátěže a uvedení do provozu

Školení obsluhy a bezpečnostní instrukce

13. Závěrečná kontrola a přejímka

Kontrola výkonu a přejímka

Dodání certifikátů kvality, manuálů a protokolů o zkouškách

Záruka a podpora-prodejního servisu

Pohled na workshop:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (setů) manipulačních a svařovacích robotů. Po dokončení plánu bude více než 500 sad (setů) a míra propojení zařízení dosáhne 95 %. 32 svařovacích linek bylo uvedeno do provozu, plánuje se instalace 50 a míra automatizace celé produktové řady dosáhla 85 %.
