Jednonosný mostový jeřáb odolný proti výbuchu

Jednoramenný mostový jeřáb odolný proti výbuchu je specializované zvedací řešení navržené pro použití v nebezpečných prostředích, kde se vyskytují výbušné plyny, prach nebo jiné hořlavé látky. Tyto jeřáby jsou vyrobeny s bezpečnostními prvky, které minimalizují riziko vznícení a zajišťují bezpečný provoz v průmyslových odvětvích, jako je ropa a plyn, chemický průmysl, těžba a zpracování obilí.

Klíčové vlastnosti jednoramenného mostového jeřábu odolného proti výbuchu: Jeřáb je vybaven součástmi, které splňují normy na ochranu proti výbuchu, včetně speciálních motorů, elektrických součástí a krytů, zajišťuje bezpečné použití v klasifikovaných nebezpečných oblastech. Vyrobeno z odolných materiálů odolných proti korozi odolat náročným prostředím a prodloužit životnost jeřábu. Vybaveno ochranou proti přetížení, funkcemi nouzového zastavení a funkcemi uzemnění, které zabraňují jiskrám nebo jiným zdrojům vznícení. Umožňuje plynulou a přesnou manipulaci s nákladem, snižuje rizika a zlepšuje provozní efektivitu. K dispozici v řadě nosností, rozpětí a výšek zdvihu. různé průmyslové požadavky.

Technické specifikace jednoramenného mostového jeřábu odolného proti výbuchu: Typicky se pohybuje od 1 do 20 tun, ale pro vyšší kapacity jsou k dispozici vlastní konfigurace. V souladu s normami ATEX, NEC nebo IECEx pro bezpečné použití ve výbušném prostředí. Lze přizpůsobit na základě konkrétních potřeby aplikace. Možnosti pro manuální, poloautomatické a plně automatické řídicí systémy.

4) Jednoramenný mostový jeřáb odolný proti výbuchu je nezbytným nástrojem pro průmyslová odvětví pracující v nebezpečných prostředích a nabízí spolehlivé a bezpečné zvedací operace. Díky svým robustním bezpečnostním prvkům a souladu s mezinárodními standardy poskytuje bezpečné, efektivní a odolné řešení pro těžkou manipulaci s materiálem ve výbušném prostředí.

Základní komponenty: převodovka, motor

Místo původu: Henan, Čína

Záruka: 2 roky

Hmotnost (KG): 3000 kg

Video odchozí kontrola: Zajištěno

Zpráva o zkoušce strojů: Poskytováno

Způsob ovládání: ovládání kabiny / dálkové ovládání z drátěného lana

Rychlost zvedání: 5-15M/MIN

Rychlost jízdy vozíku: 20-40M/MIN

Napájení: 380V 50Hz nebo na vyžádání

Rychlost jízdy jeřábu: 50-100M/MIN

Stupeň ochrany: IP54

Stupeň izolace: F

Pracovní povinnost: A3

Barva: Vyžad

Obrázky a komponenty

1.Hlavní světlo

1) Hlavní nosník jednoramenného mostového jeřábu odolného proti výbuchu je kritickým konstrukčním prvkem navrženým k podpoře nákladu a zajištění bezpečného provozu v potenciálně nebezpečných prostředích. Tento typ jeřábu se běžně používá v průmyslových odvětvích, kde se vyskytují výbušné plyny, páry nebo prach, jako jsou chemické závody, ropné rafinerie a výrobní zařízení s hořlavými materiály.

Nosník a všechny související části jsou navrženy tak, aby zabránily generování jisker, což zahrnuje antistatické povlaky nebo kryty. Komponenty jsou uzavřeny nebo izolovány způsobem, který splňuje průmyslové normy odolné proti výbuchu, jako je ATEX nebo IECEx, což zajišťuje bezpečnost v nebezpečných atmosfér. Hlavní nosník je navržen tak, aby poskytoval maximální podporu zatížení a tuhost a zajistil minimální průhyb při zatížení.

3) Stabilita hlavního nosníku je klíčová pro přesnou a bezpečnou manipulaci s materiálem, zejména v prostředích, kde i drobné nehody mohou mít vážné následky. U jednonosníkového jeřábu se kladkostroj a vozík posouvají podél spodní příruby hlavního nosníku, což zjednodušuje konstrukce a snižuje hmotnost systému ve srovnání s dvoupaprskovými modely. Konfigurace s jedním nosníkem je často cenově výhodnější a vhodná pro nižší nosnosti.

2. Zvedací systém

Motor: Motor jednoramenného zvedacího systému mostového jeřábu odolného proti výbuchu je klíčovou součástí, která zajišťuje bezpečný a účinný provoz v prostředích, kde se mohou vyskytovat výbušné plyny nebo prach. Klíčové vlastnosti nevýbušného motoru pro zvedací systémy mostových jeřábů: Motor je speciálně navržen tak, aby zabránil jakémukoli jiskrám nebo teplu vznícení výbušných plynů nebo prachu v nebezpečných oblastech.

Reduktor: Reduktor snižuje rychlost otáčení motoru, aby zajistil pomalejší a kontrolovanější pohyb kladkostroje. Zvyšuje točivý moment přenášený z motoru na kladkostroj, což umožňuje jeřábu zvedat těžká břemena. Reduktory odolné proti výbuchu jsou navrženy tak, aby zabraňte úniku jisker nebo tepla a zapálení nebezpečných plynů nebo prachu v okolním prostředí. Tyto redukce jsou často vybaveny utěsněnými kryty a jsou vyrobeny tak, aby vydržely extrémní podmínky.

Buben: V bubnu je uloženo zvedací lano (nebo lano), které je navinuto a odvíjeno za účelem zvedání nebo spouštění nákladu. Buben se otáčí, typicky poháněný elektromotorem s redukční převodovkou, aby se lano pohybovalo. U modelů odolných proti výbuchu je zvláštní pozornost věnována zajištění toho, aby pohyb bubnu nespustil žádné jiskry. Buben pracuje v tandemu s kladkostrojem, který používá ocelové lano ke zvedání těžkých nákladů. Buben obvykle obsahuje brzdový systém, který zajišťuje bezpečný provoz tím, že zabraňuje náhodnému spuštění břemen, zejména v nebezpečném prostředí.

Drátěné lano: Konstrukce lana by měla být typicky vícepramenná, která poskytuje větší flexibilitu a vyšší nosnost. Lano může obsahovat větší počet pramenů a drátů, aby se zatížení rovnoměrně rozložilo a zabránilo se přetržení při vysokém namáhání. Drátěná lana používaná v takových jeřábech jsou často mazána, aby se snížilo tření, zabránilo se opotřebení a chránilo se před poškozením prostředím. K zajištění pevnosti a spolehlivosti lana se používají speciální maziva.

Kladkový blok: Kladkový blok je systém, který obsahuje jednu nebo více kladek v pouzdře. Je součástí zvedacího mechanismu jeřábu, který umožňuje hladký pohyb ocelového lana nebo řetězu po kladkách, snižuje tření a zajišťuje efektivní zvedání. Kladka pomáhá vést a podpírat zvedáné břemeno.

Zvedací zařízení: Zvedací systém jednoramenného mostového jeřábu odolného proti výbuchu je navržen tak, aby bezpečně fungoval v prostředích s výbušnou atmosférou, jako jsou chemické továrny, ropné rafinerie nebo těžební lokality. .

3.Koneckočár

Konstrukce s ochranou proti výbuchu: Vyrobeno z materiálů, které zabraňují jiskření, jako jsou neželezné kovy nebo speciálně potažená ocel. Veškeré elektrické vedení, motory a řídicí systémy jsou uzavřeny v pouzdrech odolných proti výbuchu, aby se zabránilo vznícení jakýchkoli plynů nebo částic přítomných v Koncový vozík je utěsněn, aby se zabránilo vnikání prachu nebo plynu, které by mohly vést k vznícení.

Konstrukce a nosnost: Koncový vozík se bezpečně připojí k hlavnímu nosníku jednoduchého nosníku, podpírá hmotnost nákladu a rovnoměrně jej rozkládá po konstrukci jeřábu. Vyrobeno pro náročné použití, což zajišťuje, že jeřáb zůstane stabilní, i když manipulace s maximální nosností. Zesílená, aby se zabránilo jakémukoli ohýbání nebo kroucení pod tlakem zatížení.

Kolový systém: Často se vyrábí z materiálů, které neprodukují jiskry, jako je nylon, slitiny mědi nebo pogumovaná kola. Navrženo tak, aby minimalizovalo tření a umožňovalo hladký boční pohyb po kolejnici jeřábu, čímž se zlepšila provozní účinnost a kontrola. vysoce odolný proti opotřebení a korozi, vhodný pro dlouhodobé použití v náročných podmínkách.

Motor a ovládací mechanismy: Motory pohánějící koncový vozík jsou speciálně navrženy tak, aby zadržely případné exploze ve svých krytech. Je vybaven řídicími systémy, které umožňují přesné umístění jeřábu, což je nezbytné v nebezpečných prostředích. Nastavitelné rychlosti zajišťují bezpečnou manévrovatelnost a pomáhají obsluze manipulovat s citlivými materiály bez náhlých trhnutí nebo pohybů.

Bezpečnostní mechanismy: Integrované systémy nouzového zastavení, které mohou přerušit napájení celého jeřábu v případě jakékoli poruchy. Senzory, které zabraňují jeřábu zvedat břemena nad jeho bezpečný pracovní limit. Zabraňují jeřábu v přejíždění nebo pohybu mimo specifikované bezpečné zóny, čímž se snižuje nebezpečí nehod.

4. Mechanismus pojezdu jeřábu

1) Princip činnosti

Pojezdový mechanismus je typicky poháněn elektromotory, které pohánějí kola jeřábu nebo vozíky podél dráhy. V nevýbušných jeřábech jsou motory a elektrické součásti navrženy tak, aby byly odolné proti jiskření nebo uzavřené, aby se zabránilo vznícení hořlavých plynů nebo prachu v nebezpečném prostředí. Motor je obvykle připojen k převodovce, která snižuje otáčky motoru a přenáší rotační síla na kola nebo vozík. Převodovka a převodový systém jsou také navrženy tak, aby splňovaly standardy ochrany proti výbuchu tím, že jsou utěsněny nebo umístěny v ochranných krytech. Pohyb jeřábu usnadňují kola, která se pohybují po kolejích (nebo přistávacích drahách) namontovaných na stropní konstrukci. Tato kola jsou často vyrobena z materiálů, které vydrží vysoké namáhání a odolávají opotřebení. Kola jsou poháněna sestavou motoru a převodovky a jejich pohyb po kolejnici zajišťuje horizontální pojezd.

2) Funkce pohonu jeřábu

Motor pohání pohyb jeřábu po dráze. Typicky je navržen s pouzdrem odolným proti výbuchu, aby bylo zajištěno, že nevznítí žádné hořlavé látky ve vzduchu. Motor pohání redukční převod, který snižuje otáčky a zároveň zvyšuje točivý moment. To je nezbytné, aby se jeřáb pohyboval po své dráze hladce as dostatečnou silou. Pojezdový mechanismus posouvá jeřáb po nosníku, který je hlavním konstrukčním nosníkem. Vozík drží zvedák jeřábu a pohybuje se po nosníku jako součást pojezdového systému. Jeřáb je vybaven koly, která se pohybují po kolejích nebo kolejnicích, obvykle namontovaných na boku nosníku. Tato kola jsou navržena tak, aby unesla náklad a umožnila plynulé cestování. Mohou mít válečková nebo kuličková ložiska pro snížení tření a opotřebení.

5. Mechanismus pojezdu vozíku

1) Konstrukční složení

Rám vozíku: Rám slouží jako hlavní konstrukce podpírající všechny ostatní součásti vozíku. Je navržen tak, aby unesl zatížení a zajistil stabilitu během provozu. Je vyroben z vysokopevnostní oceli nebo jiných odolných materiálů, aby odolal mechanickému namáhání a požadavkům na odolnost proti výbuchu.

Kolečka a ložiska vozíku: Vozík má kola, která se pohybují po nosníku mostu (obvykle kolejnicový nebo kolejový systém). Tato kola jsou obvykle namontována na ložiskách, která umožňují hladký pohyb podél nosníku a zároveň minimalizují tření. Kola mohou být vybavena speciální povrchovou úpravou nebo mohou být navržena tak, aby vydržela výbušné prostředí, aby se zabránilo jiskrám.

Pohonný mechanismus (motor a reduktor): Vozík je poháněn hnacím systémem, který obsahuje motor (často odolný proti výbuchu) a reduktor pro ovládání rychlosti a točivého momentu. Motor pohání ozubená kola a řetězová kola nebo řetězy, které posouvají vozík podél nosníku. Motor je navržen tak, aby zabránil jiskrám nebo teplu, které by mohly způsobit výbuch, v souladu s přísnými normami na ochranu proti výbuchu.

Elektromagnetický brzdný systém: Brzdový systém, často elektromagnetické povahy, se používá k zastavení vozíku nebo jeho udržení na místě během provozu. Tento systém je zásadní pro bezpečnost u jeřábů odolných proti výbuchu, protože je navržen tak, aby byl jiskřící a zabránil přehřátí nebo mechanickému selhání.

Elektrické komponenty v nevýbušném provedení: Celý elektrický systém, včetně kabeláže, ovládacích panelů a spínačů, je navržen tak, aby splňoval normy pro ochranu proti výbuchu. Tyto součásti jsou obvykle umístěny v utěsněných krytech odolných proti výbuchu, aby se zabránilo jakýmkoli potenciálním zdrojům vznícení v nebezpečném prostředí. Elektrický řídicí systém může také obsahovat koncové spínače pro zajištění správné polohy vozíku a bezpečnostní systémy pro vypnutí jeřábu v případě nefunkčnost.

Bezpečnostní funkce: Bezpečnost je prvořadá, zejména u jeřábů odolných proti výbuchu. Mezi bezpečnostní prvky patří tlačítka nouzového zastavení, ochrana proti přetížení, zařízení proti srážce a další bezpečnostní mechanismy, které zabraňují nehodám během provozu. Vozík může být vybaven senzory pro detekci nákladu a zabránění nadměrnému zatížení nebo převrácení.

Kolejnicový a závěsný systém: Vozík se pohybuje po kolejnicovém systému zavěšeném na hlavním nosníku jeřábu. Kolejnice musí být rovná a přesně vyrovnána, aby byl zajištěn hladký provoz. Závěsný systém zajišťuje, že je vozík správně podepřen a zarovnán s nosníkem.

Pouzdro odolné proti výbuchu: Některé součásti, jako je motor, převody a ovládací panely, jsou uzavřeny v pouzdrech odolných proti výbuchu. Tato pouzdra jsou navržena tak, aby zabránila úniku jisker nebo elektrických poruch do okolního prostředí.

Řídicí systém: Řídicí systém umožňuje obsluze ovládat pohyb, rychlost a polohu vozíku. Je připojen k elektrickému systému a může zahrnovat závěsné ovladače nebo bezdrátové systémy. Ovládací prvky odolné proti výbuchu se používají k zajištění bezpečnosti obsluhy před elektrickými riziky ve výbušném prostředí.

Hák nebo zavěšení nákladu: Hák nebo závěsný mechanismus visí na vozíku a podpírá zvedáný nebo přepravovaný náklad. Hák může být vybaven ochranou proti výbuchu, aby se zabránilo náhodnému výboji statické elektřiny nebo jiskření při manipulaci s výbušnými materiály.

Mechanismus proti kývání: Některé jeřáby odolné proti výbuchu jsou vybaveny systémem proti kývání pro stabilizaci nákladu během pohybu, zejména ve vysoce rizikových prostředích. Tento systém pomáhá předcházet výkyvům nákladu, které by mohly způsobit nestabilitu nebo nehody.

2) Funkce ovládacího mechanismu vozíku

Pojezdový mechanismus jednoramenného mostového jeřábu v nevýbušném provedení umožňuje přesný a bezpečný pohyb těžkých břemen v nebezpečném prostředí a zároveň zajišťuje ochranu zařízení i personálu před potenciálními výbuchy.

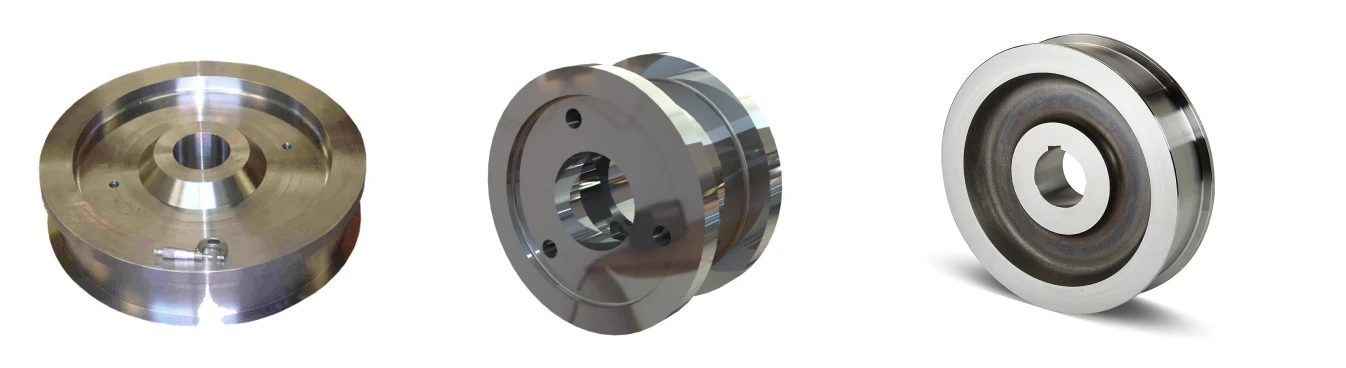

6.Jeřábové kolo

Jeřábová kola jsou namontována na koncích jeřábového mostu nebo vozíku. Umožňují jeřábu pohybovat se po kolejnicích nebo kolejích dráhy. Tato kola jsou obvykle vyrobena z materiálů, které vydrží vysoké zatížení a drsné podmínky prostředí. V nevýbušných jeřábech jsou často konstruovány z vysoce pevné oceli, aby se zabránilo jiskrám a minimalizovalo riziko vznícení ve výbušném prostředí.

Konstrukce jeřábu zajišťuje, že splňuje přísné bezpečnostní normy. Například kryt jeřábového kola může být utěsněn, aby se zabránilo uvolnění jisker nebo statické elektřiny, které by mohly zapálit hořlavé plyny, prach nebo páry v prostředí. Konstrukce odolná proti výbuchu může zahrnovat motory, elektrické součásti a řídicí systémy, které zajišťují bezpečný provoz všech částí jeřábu na nebezpečných místech.

Jeřábová kola jsou navržena tak, aby se hladce pohybovala po stropních kolejnicích. Musí být odolné, aby vydržely neustálé tření a opotřebení způsobené pohybem jeřábu, a zároveň poskytovat stabilitu pro podporu těžkých nákladů. Kolejnicový systém je součástí větší konstrukce, která zajišťuje, že jeřáb zůstane vyrovnaný a pracuje s minimálními vibracemi, které by mohly jinak generovat jiskry nebo jiná rizika vznícení.

7. Jeřábový hák

1) Hák a další součásti jeřábu jsou konstruovány tak, aby zabránily iniciaci jisker nebo tepla, které by mohlo způsobit výbuch. To zahrnuje použití materiálů, které snadno nevytvářejí jiskry, a také zajištění toho, aby všechny spoje a spoje byly utěsněny a chráněny. Hák je obvykle vyroben z vysoce pevných materiálů odolných proti korozi, jako je nerezová ocel nebo speciální slitiny, aby vydržel drsné a potenciálně korozivní prostředí.

2) Hák je navržen pro přenášení těžkých nákladů při zachování strukturální integrity v extrémních podmínkách. Obvykle obsahuje bezpečnostní prvky, jako jsou zařízení proti rotaci, blokovací mechanismy a další bezpečnostní zařízení, která zabraňují náhodnému oddělení. Nevýbušné háky jsou často navrženy na zakázku podle třídy a zóny nebezpečného prostoru v souladu s mezinárodními normami (jako je certifikace ATEX nebo IECEx).

8.Motor

Konstrukce motoru v nevýbušném provedení: Motor je umístěn v pouzdru odolném proti výbuchu (často označené jako „Ex“). Tento kryt je navržen tak, aby vydržel vnitřní výbuch a zabránil úniku jisker nebo plamenů, které by mohly zapálit okolní nebezpečnou atmosféru. Tyto motory jsou často certifikovány podle mezinárodních norem, jako je ATEX (Evropa) nebo IECEx (mezinárodní), což znamená, že jsou bezpečné. pro použití ve specifických výbušných prostředích.

Vlastnosti motorů s ochranou proti výbuchu: Motory s ochranou proti výbuchu jsou vybaveny funkcemi regulace teploty, aby se zabránilo přehřátí, které může být zdrojem vznícení. Tyto motory jsou navrženy pro provoz při nižších teplotách ve srovnání se standardními motory. Motory používané v takových jeřábech jsou vyrobeny z vysoce kvalitních materiálů odolných proti korozi, aby vydržely drsné podmínky prostředí, jako je vlhkost, prach a extrémní teploty. Části motoru, včetně ložisek a komutátorů, jsou navrženy tak, aby minimalizovaly tvorbu jisker, které může vyvolat výbuch.

Výkon a rychlost: Motory s ochranou proti výbuchu pro jeřáby se obvykle pohybují od nízkého výkonu (pro lehčí jeřáby) až po vyšší jmenovité výkony (pro jeřáby pro těžký provoz), typicky měřené v koňských silách nebo kilowattech (kW). V závislosti na použití jeřábu, motor může být spojen s pohonem s proměnnou frekvencí (VFD) pro plynulé ovládání rychlosti pohybu jeřábu.

.

Zvukový a světelný alarm a koncový spínač

1) Zvukový a světelný alarm

Jednoramenný mostový jeřáb odolný proti výbuchu obvykle funguje v prostředí, kde hrozí nebezpečí výbuchu, jako jsou chemické závody, rafinérie nebo jiná nebezpečná místa. Jeřábový systém je navržen tak, aby zvládal výbušné atmosféry při zajištění bezpečnosti a zabránění vznícení.

Světelný poplach: Signální světla odolná proti výbuchu: Tyto signální kontrolky se používají k indikaci různých provozních stavů jeřábu, jako je provozní připravenost, nouzový stav nebo potřeby údržby. Systém obecně obsahuje různobarevná světla pro různé signály. Červená je nouzový, stop nebo výstražný signál. Žlutá je výstražný nebo varovný signál (např. když je jeřáb v provozu nebo v omezeném stavu). Zelená je bezpečný nebo normální provoz, indikující, že jeřáb pracuje podle očekávání. Světla jsou umístěna v krytech odolných proti výbuchu, aby se zabránilo úniku jakéhokoli vnitřního vznícení do vnějšího prostředí.

Zvukové alarmy (houkačky nebo sirény): Tyto alarmy upozorňují operátory a blízké osoby na kritické situace. Zvuk je dostatečně hlasitý, aby byl slyšitelný přes hluk strojů nebo zařízení. Nepřetržitá houkačka se často používá k signalizaci bezprostředního nebezpečí nebo poruchy. Přerušovaná houkačka může signalizovat varování nebo když se jeřáb blíží k nebezpečné zóně. Vícetónový alarm poskytuje různé tóny pro různé provozní stavy Stejně jako světla jsou i zvukové alarmy umístěny v pouzdrech odolných proti výbuchu, aby se zajistilo, že nepředstavují riziko ve výbušném prostředí.

2) Koncový spínač

Koncové spínače na venkovních portálových jeřábech jsou klíčové pro bezpečnost a provozní efektivitu. Používají se k zabránění pohybu jeřábu za jeho určené limity, což pomáhá předcházet kolizím a nehodám.

Funkce: Koncový spínač je vyroben tak, aby splňoval normy pro ochranu proti výbuchu (jako je ATEX nebo IECEx), aby bylo zajištěno, že nezpůsobuje jiskry nebo teplo, které by mohly zapálit výbušné plyny, prach nebo páry v okolním prostředí. provoz jeřábu nad jeho kapacitu, čímž se zabrání nehodám, jako je převrácení nebo mechanické selhání v důsledku nadměrného zatížení. Koncový spínač zastaví pohyb jeřábu, jakmile dosáhne maximální povolené jízdy v libovolném směru, včetně horizontálního pohybu mostu a vozík nebo vertikální pojezd kladkostroje.

Typy: Koncový spínač může být mechanický (k aktivaci spínače používá pákový nebo válečkový mechanismus) nebo elektronický (k detekci limitů používá senzory, jako jsou optické, kapacitní nebo indukční).

10.Bezpečnostní zařízení

Motor a elektrické součásti v nevýbušném provedení: Nevýbušné motory a utěsněné elektrické součásti zabraňují jiskrám a jiným elektrickým výbojům, které by mohly zapálit hořlavé látky. Kryty pro tyto součásti jsou obvykle hodnoceny podle norem, jako je ATEX nebo IECEx, které potvrzují jejich schopnost provozu bezpečně ve výbušném prostředí.

Antikolizní zařízení: Antikolizní systémy, včetně infračervených nebo ultrazvukových senzorů, pomáhají předcházet kolizím s jinými jeřáby, předměty nebo personálem v pracovní oblasti a snižují rizika v nebezpečných prostředích.

Toto zařízení je zvláště důležité v oblastech s více jeřáby nebo omezeným prostorem.

Systém ochrany proti přetížení: Omezovače přetížení zabraňují jeřábu zvedat břemena přesahující jeho jmenovitou nosnost. To pomáhá zabránit strukturálnímu namáhání, převrácení a poškození zařízení.

Senzory mohou detekovat přetížení a spustit alarm nebo automaticky zastavit provoz.

Tlačítko nouzového zastavení: Tlačítka nouzového zastavení jsou strategicky umístěna jak na jeřábu, tak na dálkovém ovládání, což umožňuje obsluze nebo personálu okamžitě zastavit pohyb jeřábu, pokud existuje nějaké nebezpečí.

Ve výbušném prostředí jsou tato tlačítka vyrobena tak, aby vydržela nárazy a zabránila náhodné aktivaci.

Komponenty odolné proti jiskrám: Materiály odolné proti jiskření se používají v částech, které by jinak mohly způsobit jiskry z tření. Mezi tyto materiály patří bronzové nebo mosazné háčky, kola a další součásti, které jsou v kontaktu s jinými kovy.

Koncové spínače: Koncové spínače zabraňují jeřábu v pohybu za nastavené hodnoty, jako jsou horní a dolní meze kladkostroje a konec dráhy pro most a vozík. To pomáhá vyhnout se nebezpečným situacím, kdy by se jeřáb mohl neočekávaně pohnout nebo dosáhnout polohy které by mohly poškodit okolní konstrukce.

Uzemnění a antistatická opatření: Uzemňovací zařízení a antistatické systémy zabraňují hromadění statické elektřiny, která by jinak mohla zapálit hořlavé materiály. Vodivé zemnící kartáče, kabely nebo kola mohou pomoci bezpečně rozptýlit statickou elektřinu.

Uzavřené a chráněné kabely: Elektrické kabely a řídicí kabely jsou obvykle uzavřeny v ochranných trubkách nebo kovových pouzdrech, aby se zabránilo náhodnému poškození nebo vystavení výbušným plynům. Používají se speciální těsnění kabelů, aby se zajistilo, že přes kabeláž neuniknou žádné jiskry.

Kontrola a monitorování teploty: Teplotní senzory na motorech, brzdách a dalších klíčových komponentech monitorují nadměrné teplo, které by mohlo vznítit okolní látky. Systémy mohou automaticky vypnout jeřáb, pokud teploty překročí bezpečné limity.

Provoz dálkového ovladače: Dálkové ovladače odolné proti výbuchu umožňují operátorům ovládat jeřáb z bezpečné vzdálenosti, čímž se minimalizuje vystavení nebezpečným oblastem. Dálkové ovladače jsou navrženy se speciálními kryty, aby se zabránilo náhodnému výboji nebo poškození ve výbušném prostředí.

11. Režim ovládání

Závěsné ovládání: Kabelové závěsné ovládání umožňuje obsluze ovládat jeřáb z bezpečné vzdálenosti. Přívěsek má tlačítka pro pohyb jeřábu v různých směrech, zvedání a spouštění a nouzové zastavení. Udržuje bezpečnou vzdálenost od nebezpečných materiálů a provozu jeřábu. Přívěsek je nevýbušný a odolný proti jiskrám, takže je vhodný do nebezpečného prostředí.

Dálkové ovládání: Bezdrátová dálková ovládání se často používají k tomu, aby operátorovi umožnili naprostou svobodu pohybu po pracovišti při ovládání jeřábu z bezpečné vzdálenosti. Nabízí větší flexibilitu při pohybu a provozu, zvyšuje bezpečnost tím, že umožňuje operátorovi udržovat větší vzdálenost od nebezpečných oblastí.

Ovládání kabiny: U větších a složitějších jeřábů umožňuje nastavení ovládání kabiny operátorovi sedět v uzavřené kabině odolné proti výbuchu s ovládacími prvky podobnými těm v závěsných nebo vzdálených konfiguracích. Poskytuje jasný výhled na pracovní plochu a umožňuje pro přesné ovládání jeřábu. Kabiny jsou odolné proti výbuchu a často s klimatizací.

PLC (Programmable Logic Controller) a automatizované řídicí systémy: PLC lze integrovat do jeřábu pro poloautomatický nebo plně automatizovaný provoz. To je užitečné zejména u opakujících se nebo nebezpečných úkolů, kde je preferován minimální zásah člověka. Snižuje potřebu zapojení operátora v nebezpečných oblastech a zajišťuje bezpečnější provoz. Zvyšuje efektivitu a konzistenci v opakujících se operacích.

Bezpečnostní a nouzové řídicí systémy: Kromě hlavního řídicího režimu jsou jeřáby v nevýbušném provedení vybaveny různými ovládacími prvky nouzového zastavení, ochranou proti přetížení a systémy nouzového brzdění, které zajišťují bezpečné vypnutí v případě nouze. Zajišťuje rychlou reakci na mimořádné události a minimalizuje riziko nehod ve výbušném prostředí.

12. Skica

Hlavní technické

Zvýšená bezpečnost pro nebezpečná prostředí: Jeřáby odolné proti výbuchu jsou navrženy se specializovanými kryty a materiály, které zabraňují jiskrám nebo elektrickým obloukům, což výrazně snižuje riziko výbuchu v těkavých prostředích.

Spolehlivá a odolná konstrukce: Tyto jeřáby jsou konstruovány tak, aby vydržely drsná prostředí, kde je běžné vystavení korozivním plynům, chemikáliím nebo prachu.

Lehká konstrukce a vylepšená manévrovatelnost: Jednopaprsková konstrukce je obvykle lehčí než dvoupaprskové modely, což usnadňuje instalaci a provoz v oblastech s omezeným prostorem nebo nižšími požadavky na zatížení. Kompaktní design umožňuje snadnější a přesnější pohyb a zvyšuje efektivitu v malých nebo přeplněných pracovních prostorách.

Efektivita nákladů: Jednonosníkové mostové jeřáby jsou obecně nákladově efektivnější než dvounosníkové verze, a to jak z hlediska počátečních nákladů, tak z hlediska údržby. Díky jejich zjednodušené konstrukci a nižší hmotnosti vyžadují k provozu menší konstrukční podporu a výkon, což snižuje provozní náklady časem.

Všestranné aplikace: Jednonosníkové mostové jeřáby lze použít v řadě nosností, typicky podporují lehké až střední zatížení (1 až 20 tun), což je vhodné pro mnoho průmyslových aplikací.

Snížené požadavky na instalační prostor: Konstrukce s jedním nosníkem zabírá méně vertikálního a horizontálního prostoru, což je ideální pro zařízení s omezenou světlou výškou nebo podlahovou plochou. To umožňuje lepší využití dostupného prostoru a maximalizuje efektivitu v menších budovách nebo omezených prostorách.

Snadná údržba: Jednoduchá konstrukce jednoho paprsku usnadňuje údržbu a kontrolu, což vede ke kratším prostojům. Konstrukce s ochranou proti výbuchu zahrnuje funkce, které umožňují bezpečný a rychlý přístup ke kritickým součástem pro údržbu, aniž by byla ohrožena bezpečnost.

Přizpůsobitelné a flexibilní možnosti designu: Jednopaprskové jeřáby odolné proti výbuchu lze přizpůsobit pomocí dalších funkcí, jako jsou zařízení proti srážce, systémy dálkového ovládání a ochrana proti přetížení, což zvyšuje bezpečnost a použitelnost. Flexibilní design také umožňuje integraci s dalším zařízením, jako je např. specializované kladkostroje nebo automatizační systémy, které splňují různé průmyslové potřeby.

Petrochemické a chemické závody: Manipulace s těžkými materiály v oblastech s výbušnými plyny a chemikáliemi.

Rafinérie ropy a zemního plynu: Nakládání, vykládání a přeprava zařízení v zónách s potenciálními úniky plynu.

Farmaceutický průmysl: Pohybující se materiály, kde mohou být přítomna rozpouštědla a jiné hořlavé látky.

Důlní operace: Přeprava nákladů v oblastech s hořlavým prachem.

Výroba barev a nátěrů: Manipulace s velkými nádobami s hořlavými kapalinami a prášky.

Zpracování obilí a potravin: Správa objemného obilí, mouky a dalších prášků, které mohou vytvářet oblaka hořlavého prachu.

1. Návrh a inženýrství: Začněte analýzou požadavků na ochranu proti výbuchu a provozního prostředí, kde bude jeřáb používán. Vytvořte specifikace, které splňují průmyslové standardy pro zařízení odolná proti výbuchu, obvykle v souladu s normami ATEX, NEC nebo IEC založenými na na klasifikaci zón. Vyberte vhodné materiály a součásti, jako jsou motory, ovládací prvky a kabely, které jsou navrženy pro aplikace v nevýbušném provedení.

2. Nákup materiálu: Zajistěte si certifikované elektrické součásti a materiály odolné proti výbuchu (motory, kabeláž, kryty) od schválených dodavatelů. Vybírejte vysoce kvalitní kovy a slitiny odolné vůči korozi a tvorbě jisker, které jsou nezbytné pro nebezpečná prostředí. Používejte antikorozní a antistatické nátěry, zejména pokud bude jeřáb pracovat v prostředí náchylném k vlhkosti, chemikáliím nebo prachu.

3. Výroba a zhotovení: Vyrobte hlavní konstrukční prvky jeřábu (nosník, koncové nosníky, vozík) pomocí svařovacích a obráběcích technik pro zajištění pevnosti a přesnosti. Sestavte nevýbušný motor a zdvihací mechanismus s pečlivým vyrovnáním, abyste zabránili jiskření a zajistili spolehlivost. Vyrobte nebo nainstalujte elektrické skříně odolné proti výbuchu a zajistěte, aby byly utěsněny, aby se zabránilo vniknutí hořlavých plynů. Nainstalujte a zapojte nevýbušné ovládací panely s izolovaným vedením odolným proti jiskrám. Dodatečná opatření mohou zahrnovat umístění řídicích systémů do bezpečných prostor nebo jejich umístění do nevýbušných krabic.

4. Kontrola a testování kvality: Otestujte nosnost jeřábu, abyste se ujistili, že splňuje bezpečnostní a provozní normy. Proveďte specifické testy odolnosti proti výbuchu, jako je kontrola jisker a zajištění kontejnmentu, abyste ověřili shodu s normami pro ochranu proti výbuchu. Ověřte, že všechny elektrické systémy fungují bezpečně bez oblouku, jiskření nebo přehřátí, a ujistěte se, že ovládací a bezpečnostní systémy jsou plně funkční. Testujte nátěry a materiály na odolnost vůči korozi, zejména pokud bude jeřáb používán v prostředí náchylném k chemikáliím.

5. Montáž a závěrečné kontroly: Sestavte součásti jeřábu, včetně mostu, kladkostroje, vozíku a elektrických systémů, v kontrolovaném prostředí. Závěrečná kontrola Proveďte důkladnou kontrolu, abyste potvrdili, že byly splněny všechny normy a specifikace pro ochranu proti výbuchu. Zdokumentujte všechny testy, kontroly a certifikační procesy, abyste zajistili sledovatelnost a shodu s bezpečnostními předpisy.

6. Instalace a uvedení do provozu: Připravte místo instalace a zajistěte, aby splňovalo požadavky na ochranu proti výbuchu a bylo bez potenciálních nebezpečí. Sestavte a nainstalujte jeřáb na místě podle přísných bezpečnostních protokolů, abyste předešli poškození nebo nesouososti. Proveďte zátěžové a funkční testy po instalaci pro ověření provozní spolehlivosti a bezpečnosti v zamýšleném prostředí.

7. Certifikace a předání: Získejte certifikaci třetí strany pro splnění požadavků na ochranu proti výbuchu, pokud to vyžadují místní předpisy. Zajistěte školení obsluhy a údržby zaměřené na manipulaci se zařízením v nevýbušném provedení a bezpečnost. Poskytněte zákazníkovi úplnou dokumentaci, včetně příruček pro údržbu, certifikace, a provozní směrnice.
