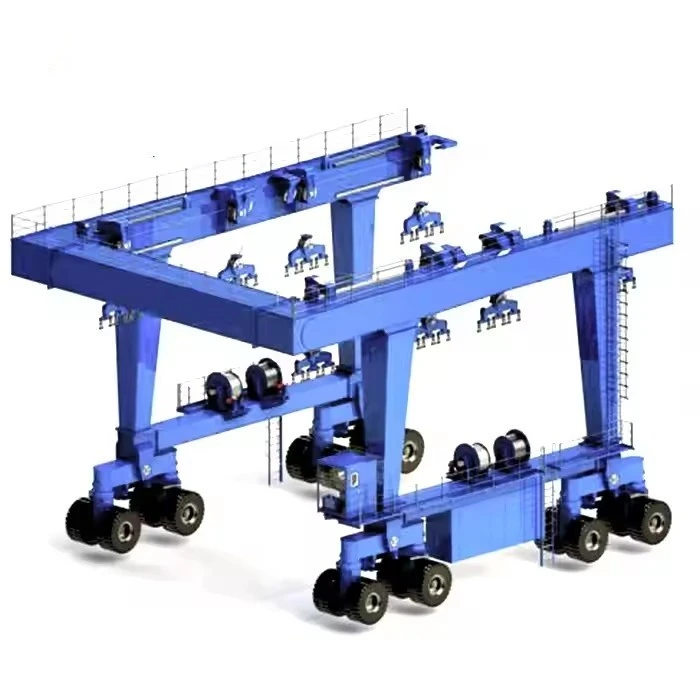

230 tunový mobilní lodní zvedák zvedací člun Marine

A 230tunový mobilní lodní zvedákje těžký{0}}zvedací systém určený pro námořní aplikace, jako jsou loděnice, loděnice a přístavy. Umožňuje bezpečnou a efektivní manipulaci, spouštění a vyprošťování velkých plavidel, včetně jachet, obchodních lodí a vojenských plavidel.

Klíčové vlastnosti 230tunového mobilního lodního kladkostroje:

Vysoká nosnost– Může zvedat a přepravovat čluny o hmotnosti až 230 tun (460 000 liber).

Mobilita- Vybaveno koly nebo pásy pro snadný pohyb po suchých docích, loděnicích nebo přístavech.

Nastavitelné popruhy/rozpěrné tyče– Zajišťuje vyvážené zvedání a minimalizuje namáhání trupu.

Hydraulický nebo elektrický provoz– Poskytuje plynulé a kontrolované zvedání/spouštění.

Funkce stability a bezpečnosti– Zahrnuje podpěry, snímače zatížení a nouzové brzdy.

Všestrannost– Zvládne různé velikosti a typy lodí (katamarány, jednotrupy atd.).

Odolnost vůči povětrnostním vlivům– Často vyrobené z materiálů odolných proti korozi-pro mořské prostředí.

Srovnání s jinými řešeními pro zvedání lodí

Nosnost 230 tun
Rozpětí (šířka) 3 - 12 metrů (nastavitelné)
Výška zdvihu 3 - 10 metrů
Pracovní třída A3-A5 (lehká až střední zátěž)
Rychlost zdvihu 0.5 - 8 m/min (proměnná)
Typ hlavního nosníku Jednoduchý/dvojitý nosník (box{0}}typ)
Napájení 220V/380V 3-fázové nebo manuální
Režim ovládání Závěsné ovládání/bezdrátové dálkové ovládání
Typ kladkostroje Elektrický řetězový kladkostroj/lanový kladkostroj
Travel Drive Ruční tlačný nebo motorizovaný
Ochrana proti korozi Žárově{0}}pozinkovaná nebo lodní-barva
Odolnost proti větru do Beaufortovy stupnice 6 (pro venkovní použití)
Provozní teplota -20 stupňů až +50 stupňů

A 230tunový mobilní lodní zvedákje těžký{0}}zvedací systém určený k manipulaci s velkými nádobami při údržbě, skladování nebo přepravě. Níže jsou uvedeny klíčové komponenty, které se v takovém kladkostroji obvykle nacházejí:

1. Konstrukční prvky

Hlavní nosníky/rámy– Těžké-ocelové nosníky, které podporují nosnost kladkostroje.

Sestavy kol– Těžká-kola (často pryžová-na pneumatikách nebo na kolejnicích-) pro mobilitu.

Výložníky/Stabilizátory– Výsuvné nohy pro zajištění stability při zvedání.

Příčné nosníky/Rozpěry– Náklad rozložte rovnoměrně mezi zvedací body.

2. Zvedací mechanismus

Hydraulické válce– Poskytněte zvedací sílu (obvykle synchronizovanou pro rovnoměrné zvedání).

Zvedací popruhy/kabely– Silné-syntetické smyčky nebo drátěná lana k upevnění lodi.

Háky a pouta– Vysokokapacitní připojovací body pro zajištění popruhů.

Snímače zatížení/senzory– Sledujte rozložení hmotnosti, abyste předešli přetížení.

3. Systém napájení a řízení

Hydraulická pohonná jednotka (HPU)– Pohání hydraulické válce pomocí čerpadel, ventilů a nádrží.

Ovládací panel– Rozhraní operátora (může být kabelové nebo bezdrátové) pro zvedání/spouštění.

Synchronizační systém– Zajišťuje rovnoměrné zvedání, aby se zabránilo poškození lodi.

4. Systém mobility

Hnací motory– Elektrické nebo hydraulické motory pro pohyb kladkostroje.

Mechanismus řízení– Umožňuje přesné manévrování (joystick nebo dálkové ovládání).

Brzdový systém– Zajišťuje bezpečné zastavení při zastavení.

5. Bezpečnostní prvky

Ochrana proti přetížení– Zabraňuje zdvihání nad jmenovitou nosnost.

Nouzové zastavení (E-stop)– Okamžité vypnutí v případě poruchy.

Anti{0}}Systém proti tipům– Zabraňuje převrácení kladkostroje během provozu.

Varování Alarmy/Světla– Varuje personál během pohybu.

6. Volitelné příslušenství

Adaptéry na kolébku lodí- Vlastní podpěry pro různé typy trupu.

Dálkové ovládání- Bezdrátový provoz pro lepší viditelnost.

Samohybný-systém– Pro snadnější přemístění.

Nátěry odolné proti korozi-– Pro mořské prostředí.

SKICA

Hlavní technické

✅ Výhody 230tunového mobilního lodního zvedáku

Výhody oproti tradičním metodám:

Rychlejší než cestovní výtahy– Není potřeba pevný jeřáb nebo kolejnicový systém.

Flexibilnější než Slipways- Dokáže přesně umístit lodě pro skladování nebo přepravu.

Snižuje požadavky na pozemní prostor– Na rozdíl od stacionárních výtahů lze mobilní kladkostroje přemístit podle potřeby.

Mobilní lodní zvedák o nosnosti 230 tun (také známý jako Travel Lift, Boat Lifter nebo Boat Portal Crane) je specializované námořní zařízení určené ke zvedání, přepravě, spouštění a vytahování lodí a jachet do hmotnosti 200 tun. Běžně se používá v loděnicích, přístavech, loděnicích a přístavech.

Aplikace:

Provoz loděnice– Spouštění, vytahování a skladování velkých plavidel.

Údržba přístavu– Suché dokování pro opravy, lakování nebo kontroly.

Stavba a opravy lodí– Přesouvání lodí mezi pracovními stanicemi.

Vojenské a komerční použití– Manipulace s hlídkovými čluny, trajekty a malými loděmi.

Výrobní proces a230tunový mobilní lodní zvedák (námořní výtah)zahrnuje několik fází, od návrhu a výběru materiálu až po výrobu, montáž, testování a dodávku. Níže je podrobný rozpis typického výrobního procesu:

1. Design & Engineering

Analýza požadavků: Určete nosnost (230 tun), výšku zdvihu, rozpětí a potřeby mobility (na kolejnici -namontované nebo s vlastním{2}}pohonem).

CAD modelování: Použijte 3D návrhářský software (SolidWorks, AutoCAD) k vytváření konstrukčních a strojních výkresů.

Strukturální výpočty: Ujistěte se, že kladkostroj zvládne dynamické zatížení, síly větru a odolnost proti korozi (pro mořské prostředí).

Soulad s předpisy: Splňujte standardy jakoDNV, ABS, ISO nebo CEpro bezpečnost námořního vybavení.

2. Nákup materiálu

Výběr oceli: Vysoce-kvalitní konstrukční ocel (S355, ASTM A572) pro nosníky, sloupy a rámy.

Ochrana proti korozi: Námořní-nátěry (galvanizace, epoxidová barva) nebo součásti z nerezové oceli.

Hydraulické/pneumatické systémy: Čerpadla, válce, hadice a ventily určené pro-těžké použití.

Elektrické komponenty: Vodotěsné motory, senzory a ovládací panely (IP66/IP67).

3. Proces výroby

A. Konstrukce konstrukcí

Řezání: CNC řezání plazmou/laserem pro přesné díly.

Svařování: Robotické nebo ruční svařování (MIG/TIG) nosných-spojů; kontrolovány pomocí rentgenového/ultrazvukového testu.

Obrábění: Vyvrtejte otvory pro šrouby, hřídele a hydraulické armatury.

Povrchová úprava: Pískování + antikorozní-nátěry.

B. Mechanická montáž

Hydraulický systém: Nainstalujte válce, čerpadla a hadice; tlakový-test na těsnost.

Pohonný systém: Namontujte motory, převodovky a kola (pokud jsou mobilní).

Zvedací mechanismus: Sestavte synchronizovaná zvedací ramena nebo závěsné systémy.

C. Elektrické a řídicí systémy

Elektroinstalace: Připojte senzory, koncové spínače a dálkové ovladače.

Integrace PLC: Program pro synchronizované zvedání, ochranu proti přetížení a nouzové zastavení.

Testování: Ověřte schopnost reakce a bezpečnostní funkce.

4. Kontrola kvality a testování

Zátěžové testování: Zvedněte 125–150 % jmenovité kapacity (287,5–345 tun), abyste potvrdili strukturální integritu.

Provozní zkoušky: Zkontrolujte rychlost zvedání/spouštění, stabilitu a synchronizaci.

Environmentální testy: Vystavení slané mlze (pokud je pro použití na moři).

Osvědčení: Kontroly třetích-stran (např. Lloyd's Register, DNV).

5. Dodávka a instalace

Doprava: Demontováno pro odeslání (pokud je velké); znovu sestavené na-stránce.

Instalace: Ukotvení do kolejnic nebo příprava základů pro stacionární modely.

Výcvik: Operátoři proškolení o bezpečnostních protokolech a údržbě.

6. Údržba a podpora

Manuál: Poskytněte pokyny pro mazání, hydraulické kontroly a výměny dílů.

Vzdálené monitorování: Volitelné IoT senzory pro prediktivní údržbu.

Pohled na workshop:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (setů) manipulačních a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sad) a míra propojení zařízení dosáhne 95 %. 32 svařovacích linek byly uvedeny do provozu, 50 je plánováno na instalaci a míra automatizace celé produktové řady dosáhla 85 %.
