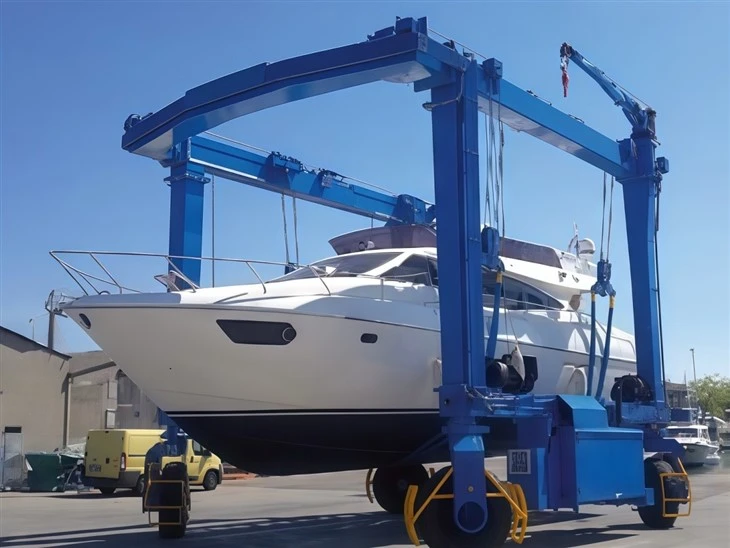

200tunová lodní zdvihací jeřáb

A 200- TON LODOVÝ JABY JE CRANE je těžký zvedací systém navržený pro zvedání, přepravu a spouštění lodí, jachet a dalších mořských plavidel vážících až 200 metrických tun. Tyto jeřáby se běžně používají v loděnicích, přístavech, suchých dokech a zařízeních pro skladování lodí.

Klíčové funkce a popis:
Zvedací kapacita

Maximální bezpečné pracovní zatížení (SWL) 200 metrických tun (≈440, 000 lbs).

Vhodné pro velké jachty, komerční lodě a malé až střední lodě.

Strukturální design

Typ boomu: Obvykle vybaven těžkou mřížkou nebo teleskopickým rozmachem pro rozšířený dosah.

Mobilita: Lze opravit (gantry jeřáb), mobilní (prolézací\/kolečko) nebo namontované na člunu pro mořské aplikace.

Stabilita: Outriggery nebo protiváhy zajišťují rovnováhu během zvedání operací.

Síla a provoz

Hydraulický\/elektrický pohon: hladká a přesná kontrola zvedání.

Vzdálené\/manuální ovládání: Operátoři mohou ovládat jeřáb pomocí kabiny nebo bezdrátového dálkového ovladače.

Mechanismus zvedání

Sírací tyče\/praky: Nastavitelné zvedací popruhy nebo vlastní kolébky pro zabezpečenou manipulaci s plavidly.

Hlavkový systém: Vysokokapacitní drátěné lano nebo syntetické navijáky s ochranou přetížení.



Srovnání s jinými řešeními zvedání mořských látek

Funkce	Malý člun portální jeřáb	Cestovní výtah	Vysokozdvižný vozík (mořský)
Mobilita	Přenosné, nějaké kolové	Pevné nebo namontované na železnici	Vysoce mobilní
Kapacita	1–20 tun	10 - 100+ tun	2–10 tun
Nejlepší pro	Malé lodě, kutilské yardy	Velké přístavy	Lehké lodě
Náklady	Spodní	Vyšší	Mírný



Zvedací kapacita 1 - 20 tun
Span (width) 3 - 12 metry (nastavitelné)
Výška zvedání 3 - 10 metrů
Pracovní třída A 3- A5 (lehká až střední služba)
Zvednutí rychlosti 0. 5 - 8 m\/min (proměnná)
Hlavní typ paprsku single\/double nosník (typ krabice)
Poplnění napájení 220V\/380V 3- Fáze nebo manuál
Řídicí ovládací prvek ovládání ovládání\/dálkové ovladače
Elektrický řetězec typu zvedák zvednutí\/drátěný lanový zvedák
Manuální push nebo motorizovaný manuální jízda
Ochrana proti korozi ponořená nebo námořní barva
Odolnost proti větru až do měřítka Beaufort 6 (pro použití venkovního)
Operační teplota -20 stupeň na +50 stupeň







A 200- TON LODOVÝ JABY JE CRANE je těžký zvedací systém navržený pro zvedání a pohyb velkých lodí, jachet nebo mořských plavidel. Klíčové komponenty takového jeřábu obvykle zahrnují:

1. Strukturální komponenty
Hlavní boom\/paprsek - primární zvedací rameno, které podporuje zátěž.

Podpora sloupců\/rámců - vertikální struktury, které poskytují stabilitu.

Základní rám - základ, který distribuuje zatížení do země nebo dok.

Outriggers\/stabilizátory (if mobilní) - rozšiřitelné ramena, aby se zvýšila stabilita během zvedání.

2. mechanismus zvedání
Hlavní jednotka - elektrický, hydraulický nebo pneumatický systém navijáku s kapacitou 200-.

Drátěné lano\/kabel-ocelové kabely s vysokou pevností pro zvedání.

Háčky\/pruhy rozmetadel-Attachment zatížení ukazuje na rovnoměrnou distribuci hmotnosti.

Pulleys\/Sheaves - Proveďte kabely pro hladký provoz.

3. Systém napájení a řízení
Hydraulický výkonový balíček (pokud hydraulický) - poskytuje tlakovou tekutinu pro pohyb.

Elektrický motor a převodovka - řídí mechanismus zdvihu.

Ovládací panel - rozhraní operátora pro zvedání, snižování a umístění.

Dálkové ovládání (volitelné) - bezdrátový provoz pro pohodlí.

4. mobility a polohování (pokud je to možné)
Travel Trolley - Posune zvedák podél paprsku (pro jeřáby portálů).

Kola\/stopy (pro mobilní jeřáby) - umožňuje přemístění.

Zabitý kroužek (pro rotující jeřáby) - umožňuje rotaci 360 stupňů.

5. Bezpečnostní a monitorovací systémy
Ochrana omezení a přetížení zatížení - zabraňuje překročení 200- TON kapacity.

Brzdový systém - mechanické\/hydraulické brzdy, aby se zajistilo zatížení.

Nouzové zastavení - okamžitě zastaví operace v případě selhání.

Senzory polohy - monitorují úhel výložníku a poloha zatížení.

6. Připevnění specifické pro loď
Kolébky\/praky lodí-na míru navržené podpěry, aby se zabránilo poškození trupu.

Nastavitelné popruhy - při zvedání zajišťuje nádobu.

Sírací rámy - rovnoměrně distribuuje zvedací sílu.



B. Podpora nohou (konec vozů)

1. nakládací kapacita a strukturální design
Celkové zatížení: Konečné vozíky musí podporovat jeřábu 200- TON ZVELENÍ PLUS PLUS HLAVA JINGE SAMO (portálos, vozík, zvedák atd.).

Výběr materiálu: Vysoce pevná ocel (např. ASTM A572 stupeň 50 nebo S355JR) se obvykle používá pro odolnost a kapacitu nesoucí zátěž.

Strukturální analýza: Analýza konečných prvků (FEA) by měla ověřit rozdělení napětí při maximálním zatížení, včetně dynamických faktorů (např. 1,25–1,5x bezpečnostní faktor).





C. Základní rám (systém přistávací dráhy)

Materiál: Obvykle ASTM A36\/A572 ocel nebo vyztužený beton.

Rozpětí a průhyb:

Maximální průhyb menší nebo roven l\/600 (kde l=délka rozpětí).

Pro těžké zatížení použijte nosníky desek nebo boxové nosníky.

Svařované\/šroubové spojení s únavovými úvahami.





2. mechanismus zvedání a zvedání

A 200- TON LODOVÝ JABY JE CRANE je těžký zvedací systém navržený pro zvedání a pohyb velkých lodí, jachet nebo mořských struktur. Mechanismus zvedání a zvedání je rozhodující pro bezpečné a efektivní operace. Níže je podrobný rozpis jeho klíčových komponent a pracovní zásady:

1. Hlavní komponenty 200- TON LODE VIET CRANE
A) Strukturální rámec
Boom (pevný nebo teleskopický): poskytuje dosah a výšku pro zvedání.

Mast\/věž: Podporuje rozmach a sídlí mechanismus zvedání.

Základna\/základ: Zajišťuje stabilitu, často namontovaná na vyztužené betonové podložce nebo člunu pro plovoucí aplikace.

(B) Mechanismus zvedání a zvedání
Drátěné lano a kladky:

Vysoko pevné ocelové drátěné lana procházejí několika kladkou (kladky), aby se distribuovaly zatížení.

Obvykle používá pro těžké zvedání drátěných lan třídy 6 × 36 nebo 8 × 19.

Systém výtahového bubnu a navijáku:

Motorizované větry bubnu\/odvíjí drátěné lano pro zvedání\/snižování.

Vybaven brzdami (disk nebo typ bubnu) pro kontrolu zatížení.

Hydraulický nebo elektrický pohon:

Elektrický zvedák: Pro přesné ovládání používá GearMotor (běžné v permanentních instalacích).

Hydraulický zvedák: Preferován pro mobilní jeřáby kvůli vysoké hustotě výkonu.

Háčkový blok a rozmetací lišta:

A 200- TON Otočný blok háčků s více tapety snižuje napětí lana.

Při zvedání širokých člunů rozprostřené tyčinky rovnoměrně distribuují zatížení.

Systém sledování zátěže:

Zatížení buněk nebo tlakové senzory zajišťují, že jeřáb nepřesáhne kapacitu.

Ochrana proti kolizi a přetížení pro bezpečnost.

Kontrola pohybu:

Mechanismus zasunutí (otáčí jeřáb).

Mechanismus vozíku a cestování (pro jeřáby ve stylu portálu).

2. pracovní princip
Umístění lodi: Loď je zarovnána pod háčkem jeřábů (pomocí popruhů nebo zvedacích popruhů).

Zvedací fáze:

Motor navijáku se zapojuje a navíjí drátěné lano, aby zvedla zatížení.

Hydraulické\/elektrické systémy zajišťují hladké zrychlení\/zpomalení.

Swinging\/Transport:

Jeřáb se zabil nebo se pohyboval podél kolejnic, aby položil loď.

Snížení fáze:

Kontrolované uvolňování brzdy bezpečně snižuje loď.

3. bezpečnostní prvky
Automatická prevence lana pro lana - zabraňuje poškození lana.

Nouzová zastávka (E-STOP)-snižuje energii v případě selhání.

Anti-Two Block System-zabraňuje kolizi háčků s rozmachem.

Storm Brzdy\/Odolnost proti větru - pro venkovní instalace.





4. Volitelné příslušenství

Pro 200- tun jeřáb lodí může volitelné příslušenství zvýšit funkčnost, bezpečnost a efektivitu. Zde je několik běžných doplňků:

1. Systémy monitorování a bezpečnosti zátěže
Indikátor zátěže (LMI) - monitoruje hmotnost a zabraňuje přetížení.

Anti-kolizní systém-zabraňuje rušení jeřábu v operacích s více kriminalitami.

Anemometr rychlosti větru - upozornění, když rychlosti větru přesahují bezpečné limity.

2. zvedání příloh
Rozpěstové tyče - rovnoměrně distribuuje zatížení pro velké lodě\/jachty.

Vlastní praky a popruhy - nylonové\/polyesterové praktiky pro jemné trupy.

Vakuové zvedací podložky - pro bezpečný kontakt na hladkých površích.

3. mobility a polohování
Systém dálkového ovládání - bezdrátový provoz pro přesné zpracování.

Systém s vlastním pohonem-umožňuje pohyb podél doku nebo loděnice.

Rotující hlava boomu - zvyšuje manévrovatelnost v těsných prostorech.

4. Možnosti napájení a řízení
Hydraulický energetický balíček - pro jeřáby vyžadující nezávislou energii.

Dieselová\/elektrická duální síla-flexibilita ve zdrojích energie.

5. Ochrana a údržba
Potahování odolný vůči korozi-nezbytné pro mořské prostředí.

Automatický systém mazání - snižuje prostoje údržby.

6. Specializovaná manipulace s lodí
Kolébky\/rámečky lodí - vlastní podpora pro různé tvary trupu.

Mechanismus naklápění - nastavuje úhel lodi pro údržbu.



SKICA



Hlavní technické



A 200- Ton Boat Lift Crane nabízí několik výhod pro mořské aplikace, včetně skladování lodí, údržby a přepravy. Zde jsou klíčové výhody:

1. Vysoká zvedací kapacita
Dokáže zpracovat lodě a jachty vážící až 200 tun, takže je vhodné pro velké plavidla.

Ideální pro přístavy, loděnice a zařízení na opravu lodí.

2. účinnost prostoru
Vertikální úložiště snižuje potřebu velkých oblastí suchých doku.

Umožňuje stohované úložiště lodí a optimalizovat prostor pro přístav.

3. Zvýšená bezpečnost
Stabilní mechanismus zvedání minimalizuje riziko poškození lodi během zvedání.

Zabezpečené kolébky nebo smyčky zajišťují rovnoměrné rozdělení hmotnosti.

Snižuje rizika manipulace s manipulací ve srovnání s tradičními metodami, jako jsou přívěsy nebo plovoucí suché doky.

4. Rychlý a snadný provoz
Rychlé zvedání a snižování rychlosti zvyšují účinnost pracovního postupu.

Automatizované nebo dálkově ovládané možnosti snižují požadavky na práci.

5. všestrannost
Lze použít pro různé velikosti lodí s nastavitelnými kolébkami.

Vhodné pro různé aplikace, včetně údržby, skladování a přepravy.

6. Trvanlivost a odolnost proti počasí
Postaveno s materiály odolnými proti korozi (např. Galvanizovaná ocel) pro dlouhodobé mořské používání.

Může pracovat v drsných povětrnostních podmínkách, pokud je navržen pro venkovní použití.

7. nákladově efektivní údržba
Snižuje potřebu suchého dokování, úspory času a peněz.

Umožňuje snadnější inspekce a opravy trupu zvedáním lodí z vody.

8. Možilosti mobility
Některé modely přicházejí se systémy na kolech nebo na kolejnici pro snadné přemístění.

Užitečné pro přístavy s omezeným prostorem nebo změnou potřeb skladování.

9. Snížený dopad na životní prostředí
Minimalizuje znečištění podvodového trupu tím, že se lodě drží mimo vodu, když se nepoužívají.

Zabraňuje znečištění anti-flingovými barvami vyluhováním do vody.

10. Zvýšené příjmy z úložiště pro přístavy
Umožňuje Marinaům ukládat více lodí v menším prostoru a zvyšuje ziskovost.

Přitahuje majitele lodí, kteří hledají bezpečná a pohodlná řešení pro skladování.





Klíčové aplikace:

A 200- TON LODE LOT JA CRANE je těžký zvedací řešení určený pro mořské aplikace, včetně zvedání lodí, operací loděnice, údržby přístavu a suchého dokupu. Zde je rozdělení jeho klíčových aplikací a úvah:

Klíčové aplikace:
Operace marina a loděnice

Zvedání velkých jachet, plachetnic a komerčních plavidel pro skladování, opravu nebo přepravu.

Umístění lodí na suché doky, přívěsy nebo stojany.

Stavba a opravy lodí

Během výstavby nebo údržby manipulace se sekcemi lodí, motorů a těžkých komponent.

Pomáhá při operacích a oprav trupu.

Operace přístavu a přístavu

Načítání\/vykládání těžkých mořských zařízení.

Záchrana potopených nebo poškozených plavidel.

Offshore a průmyslové použití

Nasazení bóje, kotev a podmořských zařízení.

Podpůrná údržba ropné plošiny a větrné turbíny.



Proces výrobního procesu 200- TON LODE LITBEL CRANE zahrnuje několik fází, včetně designu, zadávání materiálu, výroby, montáže, testování a instalace. Níže je podrobný rozpis procesu:

1. design a inženýrství
Analýza požadavků: Určete nakládací kapacitu (200 tun), výška zvedání, rozpětí a operační prostředí (Marine, Indoor, Outdoor).

Strukturální design:

Modelování CAD pro boom, stožár, systém navijáků a strukturu podpůrné struktury.

Analýza konečných prvků (FEA) pro zajištění síly a stability.

Výběr materiálů (vysoce pevnou ocel, korozivní povlaky).

Mechanické a elektrické systémy:

Návrh hydraulického nebo elektrického systému navijáku.

Motor, převodovka a výběr brzdy.

Řídicí systém (založený na PLC pro automatizaci, vzdálený provoz).

2.. Materiální zakázky
Ocelové desky a řezy: S355, vysoce pevná ocel Q690 pro díly nesoucí zatížení.

Drátěná lana a hydraulické komponenty: ocelové kabely, hydraulické válce, čerpadla a ventily.

Elektrické komponenty: motory, senzory, ovládací panely a kabely.

Ochrana proti korozi: námořní barva, galvanizace nebo nerezová ocel pro mokré prostředí.

3. výroba
A. Strukturální komponenty
Řezání a tvarování: CNC plazma\/řezání laseru pro přesné díly.

Svařování:

Ponořené svařování oblouku (SAW) pro silné desky.

Svařování MIG\/TIG pro kritické klouby.

Nedestruktivní testování (NDT), jako je ultrazvuková nebo rentgenová kontrola.

Obrábění: vrtání, frézování pro otvory pro šrouby a armatury.

B. Mechanické systémy
Sestava navijáku: Integrace bubnu, převodovky a brzdy.

Hydraulický systém: výroba válců, směrování hadice, testování tlaku.

Výroba Pulley & Sheave: Přesné obrábění pro hladký provoz.

C. Elektrické a řídicí systémy
Zapojení panelu: PLC, HMI, senzory přetížení, limitní spínače.

Instalace motoru: Synchronizace pro více navijáků (pokud je to možné).

4. Shromáždění
Základní rám a konstrukce stožáru: Hlavní sloupce Bolt nebo Weld.

Sestava výložníku: Připojte rozloch mřížky nebo box-řez s závěsy\/kolíky.

Mechanická integrace: navijáky, kladky a hydraulické systémy.

Elektrické zapojení: Připojte motory, senzory a řídicí systémy.

5. Testování a kontrola kvality
Testování zatížení:

Statický test při 125% kapacitě (250 tun) ke kontrole deformace.

Dynamický test s 200- TON zatížení pro ověření stability.

Funkční testy:

Hladká operace zvedání\/snižování.

Nouzová brzda.

ODDĚLENÉ\/AUTOMATELNÉ kontroly ovládání.

Environmentální testy: Spar SPRAY pro mořské aplikace.

6. Ošetření a malba povrchu
Sandblasting: Odstraňte rzi a staré povlaky.

Priming & malba: epoxidová primer + polyuretanový vrchní kabát pro odolnost proti korozi.

Anti-Fouling Coatings (pokud pro použití mořského použití).

7. Instalace a uvedení do provozu
Přeprava: Pokud je to nutné, demontujte pro přepravu.

Sestava na místě: Opětovné sestavení a zarovnání komponent.

Závěrečné testování: Provozní kontroly ve skutečných podmínkách.

Školení: Provozovatel a školení o údržbě.

8. Certifikace a dodržování předpisů
Standardy: ISO 4301, FEM 1,001, EN 13001 pro jeřáby.

Marine Certifikace: ABS, DNV nebo Lloydův registr (pokud je to možné).

Dodržování bezpečnosti: OSHA, CE nebo místní předpisy.

Zobrazení dílny:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (sady) manipulace a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sady) a míra sítě zařízení dosáhne 95%. Bylo uvedeno 32 svařovacích linek, 50 je plánováno na instalaci a rychlost automatizace celé produktové řady dosáhla 85%.
