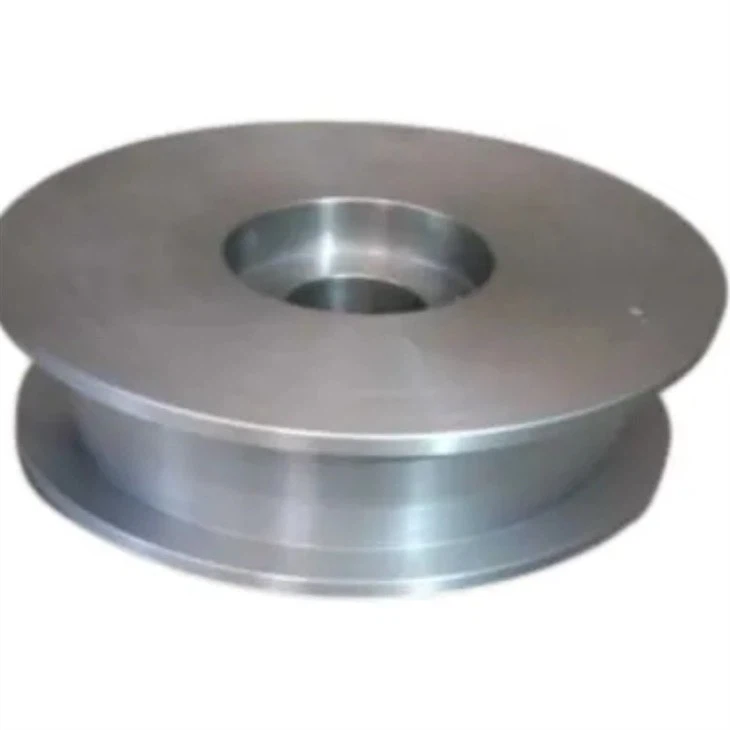

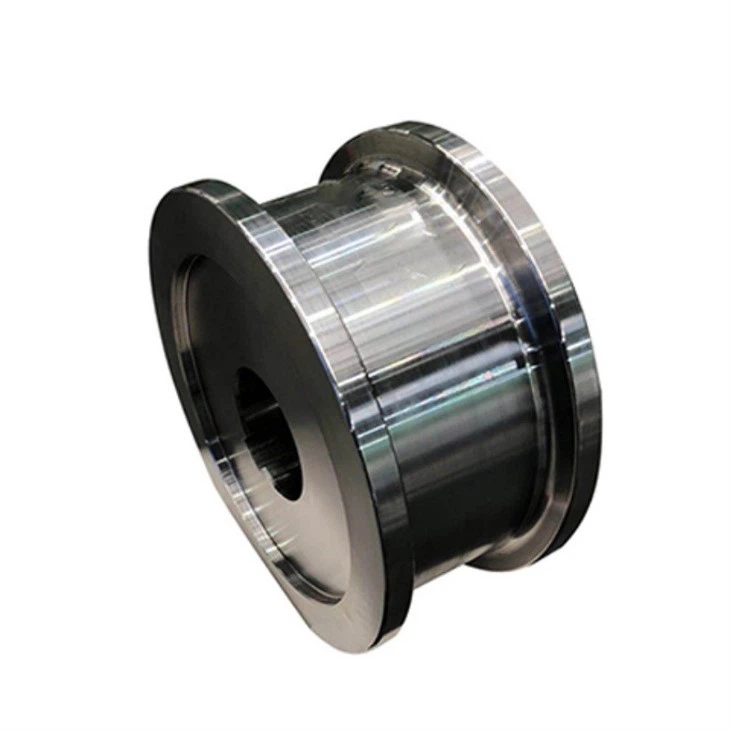

Kola mostu

Kola můstků jsou kritickými součástmi, které usnadňují hladký pohyb jeřábu podél kolejnic dráhy. Nese celé zatížení jeřábu a zvednutých materiálů a zajišťují stabilní a efektivní provoz.

1. Funkce kol můstků
Podpora a pohyb: Kola podporují hmotnost jeřábu (včetně zdvihu a zatížení) a umožňují vodorovné cestování podél paprsků dráhy.

Distribuce zatížení: Distribuují zatížení jeřábu rovnoměrně, aby zabránily nadměrnému napětí na povrchu kolejnice nebo kola.

Pokyny: Kola udržují vyrovnání kolejnic, aby se zabránilo vykolejení a zajistilo přesné polohování.

2. typy kol můstků
A. Na základě materiálu
Kovaná ocelová kola:

Vysoká pevnost a trvanlivost pro těžké aplikace.

Odolný vůči opotřebení a deformaci.

Litinová kola:

Ekonomické, ale méně odolné než ocel; Používá se pro lehčí zatížení.

Náchylný k praskání pod silným dopadem.

Nylon\/polyuretanová kola:

Používá se ve specializovaných prostředích (např. Oblasti citlivé na hluk nebo korozivní podmínky).

Nižší zatížení, ale tišší provoz.

B. Na základě designu příruby
Kola s dvojitým přírubou:

Příruby na obou stranách, aby se zabránilo laterálnímu pohybu (společné pro nosníky hlavního můstku).

Jednorázová příruba:

Jedna příruba pro vedení, používaná v systémech s dalšími omezeními železnice.

Zřetelná kola:

Používá se s externími vodicími válci nebo v systémech, kde kolejnice poskytují zarovnání.

C. Na základě zatížení
Standardní kola na službě: Pro světlo do mírného zatížení.

Herce-in-whely kola: Navrženo pro jeřáby s vysokou kapacitou (např. Ocelárové mlýny, přístavy).

3. Klíčové úvahy o návrhu
Průměr kola: Větší průměry snižují opotřebení a zlepšují rozdělení zátěže.

Tvrdost: Kola jsou často ošetřena tepelně (např. HRC 55-60), aby odolala opotřebení.

Profil běhounu: Plochý nebo mírně konvexní, aby odpovídal tvaru kolejnice a minimalizoval kontaktní napětí.

Typ otvoru: Keyway, Zuzená vrta nebo obyčejná vrstva pro montáž na nápravě.

4. Běžné režimy selhání
Opotřebení: Kvůli tření nebo abrazivním zbytkům.

Pitting: Únava povrchu z opakovaných cyklů zatížení.

Praskání: způsobené přetížením nebo vadami materiálu.

Poškození příruby: Problémy s vyrovnání nebo železnice mohou deformovat příruby.

Materiál:

Kola můstků jsou obvykle vyrobena z vysoce pevných, odolných materiálů odolných vůči těžkým zatížením a častým používáním. Mezi běžné materiály patří:

1. Kovaná ocel
Stupeň 65MN (65 manganových oceli)-vysoká odolnost proti tvrdosti a opotřebení, běžně používaná pro jeřáby se středně vlivem.

Stupeň 42CRMO (ocel z slitiny)-nabízí vyšší odolnost vůči síle a nárazu, vhodné pro těžké aplikace.

Tvrzená a temperovaná ocel (HB 300-400) - poskytuje vynikající trvanlivost za podmínek vysokého zatížení.

2. Odlitková ocel
Zg 340-640 (odlitková uhlíková ocel) - Používá se pro velká kola, kde je kování nepraktické.

ZG50SIMN (litisová ocel z lehké slitiny) - Lepší odolnost proti opotřebení než standardní uhlíková odlitková ocel.

3. Turné železo (qt 500-7, qt 600-3)
Dobrá absorpce nárazů a odolnost proti opotřebení, často používané pro lehčí až středně zabírající jeřáby.

4. nylon nebo polyuretan (pro zvláštní případy)
Používá se v prostředích, kde je nutná redukce šumu nebo odolnost proti korozi (např. Zpracování potravin, chemické rostliny).

• Průměr:Φ250, φ350, φ400, φ500, φ600, φ700, φ800, φ 1000, 1200 nebo jako váš požadavek
• TechNique:Obsazení nebo kování
• Hloubka zhášení:Více než 25 mm
• Tepelné zpracování:Zhášení a temperování
• Teplota pracovního prostředí:-25 stupeň -+40 stupeň, relativní vlhkost menší nebo rovná 85%
• Referenční cenové rozpětí:$ 80-1000\/kus
• Hodnocená načítává kapacita:1 ~ 1200 tun

Skica

Kola můstků jsou kritickými součástmi, které zajišťují hladký pohyb, stabilitu a kapacitu ložiska zatížení. Zde jsou klíčové výhody vysoce kvalitních kol můstků:

1. Vysoká kapacita ložiska
Navrženo pro zvládnutí těžkých zatížení bez deformace.

Vyrobeno z odolných materiálů (kovaná ocel, litina nebo polyuretan) na podporu hmotnosti jeřábu a užitečného zatížení.

2. hladký a přesný pohyb
Přesnost se zaměřuje na rovnoměrné válcování, snižování trhnutí nebo vibrací.

Zajišťuje přesné umístění zatížení, zásadní při výrobě a skladování.

3. snížené tření a opotřebení
Tvrzené povrchy běhounu minimalizují opotřebení z konstantního kontaktu s kolejnicí.

Mazaná nebo utěsněná ložiska snižují odolnost proti válcování a prodlužují životnost.

4. Nízké požadavky na údržbu
Robustní konstrukce snižuje časté náhrady.

Uzavřená ložiska zabraňují prachu a úlomkům, což snižuje potřeby údržby.

5. Redukce šumu
Polyurethanové nebo nylonové kola pracují tišeji než kovová kola, ideální pro vnitřní zařízení.

6. Koroze a odolnost proti teplu
Nerezová ocel nebo potažená kola odolávají rzi vlhké

Kola můstků jsou kritickými součástmi, které usnadňují hladký pohyb jeřábu podél kolejnic dráhy. Jsou navrženy tak, aby nesely těžké zatížení a zároveň zajistily stabilitu, přesnost a trvanlivost. Zde je přehled jejich aplikací, typů a klíčových úvah:

Aplikace kol Bridge Crane
Stropní jeřáby (jeřáby EOT)

Používá se ve výrobních závodech, skladech a workshopech pro zvedání a přepravu těžkých materiálů.

Běžně se vyskytuje v ocelářských mlýnech, automobilovém průmyslu a staveništích.

Portální jeřáby

Zaměstnanné v loděnicích, manipulaci s kontejnery a venkovním úložným yardech, kde se jeřáb pohybuje na kolejnicích na zemi.

JIB CRANES

Používá se v menších pracovních prostorech (např. Montážní linky), kde je vyžadován rotační pohyb.

Jednokolejné systémy

Používá se v systémech manipulace s materiálem, kde se zatížení pohybuje podél pevné cesty (např. Produkční linky).

Produkční postup pro kola jeřábů mostu zahrnuje několik kritických kroků k zajištění trvanlivosti, kapacity nosnosti a hladkému provozu. Níže je podrobný obrys výrobního procesu:

1. výběr materiálu
Primární materiál: Obvykle kovaná nebo lititelná ocel (např. 42Crmo, 65 mn nebo 55 oceli) pro vysokou pevnost a odolnost proti opotřebení.

Tepelné zpracování: Kola z lehkosti podléhají ocelové kola z slitiny, aby se dosáhlo tvrdosti (obvykle HRC 45-55) a houževnatost.

2. výrobní proces
A. kování nebo obsazení
Kování (preferované pro těžká zatížení):

Ocel Billet se zahřívá a přitlačena do polotovarů kol pro vynikající strukturu zrn.

Lepší mechanické vlastnosti než lití.

Obsazení (nákladově efektivní pro nižší zatížení):

Roztavená ocel se nalije do forem (lití písku nebo přesné odlévání).

Pro přesnost vyžaduje po odtahování.

B. hrubé obrábění
Otočení padělaného\/odlitého prázdného na přibližné rozměry.

Procesy:

Soustruh otočení pro vnější průměr (OD), vnitřní průměr (ID) a profil běhounu.

Vrtání\/nudné otvory nápravy.

C. Tepelné zpracování
Zbavení a temperování: zvyšuje odolnost proti tvrdosti a opotřebení.

Indukční kalení: Volitelné pro povrch běhounu pro prodloužení životnosti.

D. Přesné obrábění
CNC soustruh\/frézování: Dosahuje těsných tolerance (7- IT8).

Broušení: Zajišťuje hladký povrch běhounu (RA menší nebo rovná 1,6 μm).

Obrábění klíčových cest\/drážky: Pro příruby kol (v případě potřeby).

E. Profilování příruby a běhounu
Příruby jsou obrobeny, aby se zabránilo vykolejení.

Profil běhounu může být plochý, kónický nebo korunovaný pro zarovnání.

3. kontrola kvality
Rozměrová kontrola: třmeny, mikrometry, CMM (měřicí stroj souřadnic).

Testování tvrdosti: testeři Rockwell nebo Brinell.

NDT (nedestruktivní testování):

Ultrazvukové testování (UT) pro vnitřní vady.

Inspekce magnetické částice (MPI) pro povrchové trhliny.

Test dynamické rovnováhy: Zajišťuje hladkou rotaci při vysokých rychlostech.

4. úpravy povrchu
Střelcí výstřel: čistí a zlepšuje odolnost proti únavě.

Malování\/galvanizující: protikorozní povlak (např. Zineční pokovování pro drsné prostředí).

5. Shromáždění a testování
Stisknutím tlačítka na nápravy: Kola jsou namontována s ložisky (např. Zúžená válečková ložiska).

Testování zatížení: Simulovaný provoz jeřábu při maximálním zatížení (např. 1,25x jmenovitá kapacita).

Test run-in: Zkontroluje hluk, vibrace a zarovnání.

6. Balení a doprava
Dřevěné bedny nebo ocelové palety pro ochranu.

Označené specifikacemi (materiál, hodnocení zatížení, tvrdost).

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (sady) manipulace a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sady) a míra sítě zařízení dosáhne 95%. Bylo uvedeno 32 svařovacích linek, 50 je plánováno na instalaci a dosáhla rychlosti automatizace celé produktové řady.
