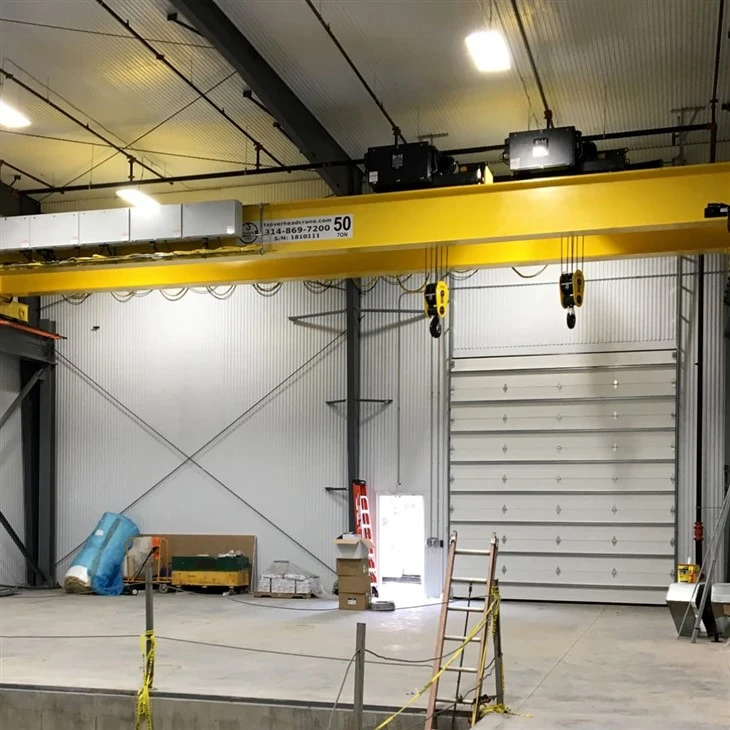

Stropní jeřáb volně stojící



Anstropní volně stojící jeřábje typ zvedacího zařízení určeného pro manipulaci s materiálem v konkrétní oblasti, kde je struktura jeřábu samopodporována a nevyžaduje připojení k existující podpěře budov. Obvykle se skládá z vodorovných paprsků (nazývaných nosníky), které se pohybují podél pevné dráhy nebo dráhy, podporované volně stojícími sloupy nebo rámy. Tyto jeřáby se běžně používají ve skladech, výrobních závodech a venkovních aplikacích, kde stávající stavební struktury nemohou podporovat tradiční režijní jeřáb.

Mezi klíčové funkce patří:

Mobilita:Nabízí pohyb podél horizontálních i svislých os, což umožňuje přesné umístění těžkých zatížení.

Přizpůsobitelný design:Volně stojící jeřáby mohou být přizpůsobeny z hlediska výšky, rozpětí a zvedací kapacity.

Není třeba modifikovat budování:Nezávislá podpůrná struktura Crane je ideální pro zařízení, kde není podpora střechy nebo budovy proveditelná.

Tyto jeřáby jsou oceněny pro jejich všestrannost, snadnou instalaci a flexibilitu při zpracování různých kapacit zatížení v průmyslovém prostředí.

Záruka: 1 rok

Hmotnost (kg): 1000 kg

Funkce: Bridge Crane

Podmínka: Nový

Hodnocená zvedací moment: 100KN

Max. Zvedání zátěže: 32t

Span: 3-28 m

Metoda řízení: Dálkové ovládání nebo ovládání kabiny

Pracovní povinnost: A 3- A8

Barva: žlutá .red. Oranžová nebo přizpůsobená

Mechanismus zvedání: Elektrický zvedák





Bridge (nosník)

Horizontální struktura, která se rozprostírá přes pracovní oblast. Nese zvedák a umožňuje postranní pohyb. Most může být jediný nebo dvojitý nosník v závislosti na aplikaci a zatížení.





Vztyčit

Zvednutí je zdvihací mechanismus, který se připojuje k zátěži pomocí háčků, smyček nebo jiných zvedacích zařízení. V závislosti na aplikaci jeřábu může být ručně provozovaný, elektrický nebo pneumatický.



Vozík

Vozík cestuje podél nosníku mostu a nese zvedák. Umožňuje horizontální pohyb přes šířku rozpětí jeřábu a posouvá stranu zatížení na stranu.



Koncové nákladní vozy

Nachází se na obou koncích mostu, kola koncových nákladních vozidel, která umožňují mostu pohybovat se podél dráhy. Připojují most k systému dráhy.



Řídicí systém

Řídicí systém spravuje pohyby jeřábu, obvykle pomocí kabelového nebo bezdrátového ovládacího panelu. Operátoři ovládají pohyb zvedáku, vozíku a mostu, aby přesně zvedli a položili zatížení.



Napájení

Napájení je dodáváno do Craneova zvedáku a vozíku buď prostřednictvím kabelů Festoon, vodičů nebo kabelových cívek, což poskytuje elektřinu pro provoz jeřábu.



Nárazníky a zastávky

Tyto bezpečnostní prvky jsou instalovány na koncích dráhy a cestovní dráhy vozíku, aby se zabránilo nadměrnému cestování nebo kolize.



Brzdový systém

Tento systém zajišťuje bezpečné a kontrolované zvedání a snižování zátěže. Zabraňuje také neočekávaně pohybu jeřábu nebo vozíku.



Crane Wheel

1) Konstrukce kola

Materiál kol: Kola jsou obvykle vyrobena z vysoce pevné oceli, aby vydržela těžké zatížení jeřábu. Ocelová kola mají vysokou odolnost proti opotřebení a nesení zatížení.

Struktura kola: Kola jsou obecně navržena jako kulaté nebo kruhové ve tvaru vnitřních drážek, aby se přizpůsobily tvaru dráhy a poskytly stabilní kontaktní povrch. Návrh vnitřního otvoru kola musí také odpovídat nápravě, aby bylo zajištěno, že kola může být správně nainstalováno.

2) Typ kola

Hnací kolo: Hen hnací kolo je hlavním napájecím kotoučem běžeckého mechanismu vozíku, poháněné elektrickým motorem a pohání vozík, aby se pohyboval po trati přes přenosový systém. Hen hnací kolo má obvykle vysokou odolnost proti opotřebení a nesení zatížení.

Pasivní kolo: Pasivní kolo se používá k podpoře vozíku a vedení jeho směru pohybu a přímo nepřenáší výkon. Požadavky na návrh pasivního kola jsou stejně vysoké, aby se zajistilo stabilní provoz vozíku.

HOOK CRANE

Háček jeřábu s dvojitým paprskem je důležitou součástí jeřábového systému. Může chytit, zvedat a nosit materiály prostřednictvím svého zvláštního designu a struktury. Materiál, struktura, instalace a údržba háčku vyžadují zvláštní pozornost, aby zajistila účinnost a bezpečnost jeřábu. Klíčem k zajištění dlouhodobého stabilního provozu háčku je pravidelná kontrola a údržba.

1) Pravidelná kontrola: Háček musí být pravidelně kontrolován na strukturální integritu, včetně opotřebení těla háčku, ložisek, zámků a dalších komponent. Inspekce také zahrnuje, zda tělo háčku má trhliny, deformaci a další problémy.

2) Mazání a údržba: Pro rotující část háčku je nutné pravidelné mazání a údržba ke snížení tření a opotřebení a prodloužení životnosti.

3) Výměna a oprava: Pokud je háček vážně opotřebovaný, poškozen nebo má jiná bezpečnostní rizika, je třeba jej včas vyměnit nebo opravit. Údržba a výměna háku musí být provedena v souladu s předpisy a standardy výrobce.

Motor

Údržba motoru

1) Pravidelná kontrola: Pravidelně kontrolujte provozní stav motoru, včetně teploty, vibrací, hluku atd. Motoru. Zkontrolujte izolační odolnost a stav vinutí motoru, abyste zajistili jeho normální provoz.

2) Čištění a mazání: Udržujte motor čistý a pravidelně čistí prach a zbytky uvnitř motoru. Namažte ložiska a další pohyblivé části, abyste snížili tření a opotřebení.

3) Výměna a oprava: Když motor selže, je třeba jej včas opravit nebo vyměnit. Porucha může zahrnovat přehřátí, abnormální vibrace, šum a další problémy motoru.

.





Zvukový a světlý poplachový systém& limit spínač

1. Zvukový a světlý poplach

1) Varovná funkce: Hlavní funkcí zvukového a světelného poplachového systému je upozornit operátora a okolní personál na provozní stav jeřábu. Může emitovat zvukové alarmy a blikat světelné signály, aby přitahoval pozornost.

2) Bezpečnostní připomenutí: Systém se obvykle používá k připomenutí operátora abnormálních podmínek jeřábu, jako je přetížení, varování před kolizí nebo dosažení mezní polohy.

2. limitní spínač

1) Řízení polohy: K detekci provozní polohy každého pohyblivého mechanismu jeřábu se používají limitní spínače, aby se zabránilo překročení rozsahu návrhu během provozu. Pomáhají chránit mechanickou strukturu a bezpečnost zatížení jeřábu.

2) Automatické zastavení: Když se jeřáb nebo jeho příslušenství přiblíží nebo dosáhne nastavené limitní polohy, přepínač limitu spustí automatickou zastavení, aby se zabránilo dalšímu pohybu, aby se zabránilo poškození.



Bezpečnostní zařízení

1) Zařízení na ochranu proti přetížení: Zařízení pro ochranu přetížení se používá ke sledování zatížení jeřábu, aby se zabránilo překročení zatížení konstrukční kapacity zařízení. Když zatížení překročí bezpečnostní rozsah, zařízení vyšle poplašný signál a automaticky zastaví zvedání nebo jiné pohyby, aby se chránila bezpečnost zařízení a zatížení.

2) Nouzové zastavovací zařízení: V případě nouze může operátor okamžitě zastavit veškeré pohyby jeřábu prostřednictvím zařízení pro nouzové zastavení, aby se zabránilo nehodám. Obvykle nastavíte na operačním panelu a pozicích klíčů pro rychlé spuštění.

3) Bezpečnostní pásy a zábradlí: Bezpečnostní pásy a zábradlí se používají k ochraně operátorů a údržby před náhodnými poklesy během provozu nebo údržby.

4) Brzdový systém: Brzdový systém se používá k řízení rychlosti pohybu a zastavení jeřábu, aby se zajistil hladký provoz. V případě chyby nebo nouze je poskytnuta další brzdová síla.

5) Elektrické ochranné zařízení: Zabraňte zkratům v elektrickém systému a chránit motory a elektrické komponenty. Zabraňte selhání elektrických systémů za podmínek přetížení.



Režim řízení

1) Manuální ovládání: Manuální ovládání je nejtradičnější metoda ovládání, která řídí různé funkce jeřábu, jako je zvedání, chůze a vozík, pomocí tlačítek, přepínačů a joysticků na operačním panelu. Je snadné provozovat a vhodné pro prostředí, která nevyžadují složité operace.

2) Bezdrátové dálkové ovládání: Systém bezdrátového dálkového ovladače umožňuje operátorovi pracovat blízko nebo daleko od jeřábu a přenášet kontrolní pokyny prostřednictvím bezdrátových signálů. Zlepšuje provozní flexibilitu a pohodlí, vhodné pro scénáře, které vyžadují, aby se operátoři pohybovali a pozorovali.

3) Automatické ovládání: Automatický řídicí systém automaticky provádí operace jeřábů na základě přednastavených programů a parametrů bez zásahu člověka. Zlepšuje provozní přesnost a je vhodný pro opakující se práci nebo scénáře, které vyžadují vysokou přesnost.

4) Ovládání počítače: Používejte počítače pro komplexní kontrolu a monitorování a provozujte a monitorujte prostřednictvím grafického rozhraní. Schopen zaznamenat a analyzovat provozní data a poskytovat podporu rozhodování.



Skica

Hlavní technické údaje



A Volně stojící nad hlavou jeřábNabízí několik výhod, zejména v prostředích, kde tradiční stropní nebo stavební jeřáby nejsou proveditelné. Zde jsou klíčové výhody:

1. Nezávislá struktura

Vzhledem k tomu, že volně stojící režijní jeřáby se nespoléhají na strukturu budovy pro podporu, mohou být nainstalovány do zařízení se slabými střechami nebo kde není k dispozici žádná režijní podpora.

2. Snadná instalace

Tyto jeřáby se relativně snadno instalují, protože nevyžadují významné úpravy budovy. Volně stojící sloupy jsou připevněny k podlaze, takže instalace rychleji a méně rušivá.

3. Přizpůsobivost a flexibilita

Volně stojící jeřáby lze přizpůsobit tak, aby odpovídaly různým konfiguracím pracovního prostoru. Mohou být použity ve venkovních místech, pod stávajícími jeřáby nebo v jakékoli oblasti, kde není k dispozici trvalá struktura.

4. Přemístitelné

Tyto jeřáby lze rozebrat a přesunout na jiné místo v rámci zařízení nebo na jiné místo a nabídnout flexibilitu pro podniky s měnícími se provozními potřebami.

5. Nákladově efektivní

Ve srovnání s tradičními režijními jeřáby, které vyžadují značné úpravy budov, mohou být volně stojící jeřáby ekonomičtější, zejména v zařízeních, kde by byly strukturální změny nákladné.

6. Zvýšená pracovní oblast

Nabízejí nerušený podlahový prostor pod jeřábovým systémem a umožňují lepší pohyb zboží a vybavení, aniž by museli obejít sloupy nebo stěny.

7. Zlepšená bezpečnost

Volně stojící jeřáby nabízejí přesné zpracování zátěže, což snižuje riziko nehod spojených s manuálním zvedáním. Kromě toho mají vestavěné bezpečnostní prvky, jako je ochrana přetížení, omezující spínače a nouzové zastávky.

8. Minimální stres budovy

Vzhledem k tomu, že jsou sebepodporající, volně stojící jeřáby nezvýší na rámec budovy, který je obzvláště prospěšný ve starších budovách nebo zařízeních, která nejsou navržena pro podporu zatížení jeřábů.

9. Všestranné aplikace

Tyto jeřáby dokážou zvládnout širokou škálu zvedacích potřeb, od lehkých po těžkopádné operace, což je činí vhodné pro výrobní závody, sklady, workshopy a dokonce i venkovní prostředí.

Celkově jsou volně stojící režijní jeřáby všestranné, odolné a efektivní řešení pro manipulaci s materiálem pro zařízení, kde systémy podporované budovou nejsou proveditelné.





A Volně stojící nad hlavou jeřábje vhodný pro širokou škálu průmyslových a komerčních aplikací, kde je nezbytná manipulace s materiálem, zejména v prostředích, kde struktura budovy nemůže podporovat tradiční režijní jeřáb. Zde jsou některé běžné aplikace:

1. Výrobní zařízení

Volně stojící jeřáby se široce používají ve výrobních závodech pro pohyb surovin, komponent a hotových výrobků v různých fázích výroby. Jsou zvláště užitečné v průmyslových odvětvích, jako je automobilový průmysl, letectví a těžké stroje.

2. Sklady

Ve skladech a skladovacích zařízeních se volně stojící jeřáby používají k zvedání a pohybu těžkých palet, vybavení a položek zásob. Pomáhají optimalizovat úložiště poskytováním efektivního zpracování zátěže v oblastech bez systémů podporovaných budovou.

3. Montážní linky

Volně stojící jeřáby mohou být integrovány do montážních linek, což pracovníkům umožňuje zvednout komponenty a položit komponenty s přesností, zrychlit výrobní procesy a zlepšovat pracovní postup.

4. Údržba a opravny

V zařízeních pro údržbu se tyto jeřáby používají k zvedání a pohybu těžkých strojů nebo součástí vozidla k opravě. Umožňují technikům bezpečně a efektivně pracovat na velkých zařízeních, jako jsou motory nebo průmyslové stroje.

5. Manipulace s venkovním materiálem

Volně stojící jeřáby jsou ideální pro venkovní aplikace, jako je nakládání a vykládání zboží v přepravních yardech, dokech nebo staveništích, kde není podpora režijních nákladů. Jejich robustní struktura dokáže zvládnout environmentální výzvy, jako je vítr a nerovný terén.

6. Workshopy a výrobní obchody

Ve výrobních obchodech se tyto jeřáby používají k pohybu kovových listů, velkých částí a sestavených komponent. Zlepšují tok materiálu a zvyšují produktivitu v procesech, jako je svařování, obrábění a sestavení.

7. Aerospace a letectví

V leteckém průmyslu se často používají volně stojící jeřáby k zpracování velkých letadlových dílů, motorů nebo jiného citlivého vybavení během výrobních a údržbářských operací.

8. Těžba a těžká průmysl

V těžbě a jiných těžkých průmyslových odvětvích jsou volně stojící jeřáby nezbytné pro zvedání a pohyb velkého vybavení, surovin nebo těžkých zatížení v oblastech, kde nejsou moci režijní jeřáby proveditelné.

9. Zpracování oceli a kovů

Volně stojící horní jeřáby jsou běžné v zařízeních pro zpracování ocelárny a kovů, kde manipulují s velkými, těžkými materiály, jako jsou ocelové cívky, desky a sochory.

10. Konstrukce

Na staveništích se volně stojící jeřáby používají ke zvednutí a umístění stavebních materiálů, jako jsou ocelové nosníky, betonové bloky a stroje. Poskytují dočasná, ale účinná zvedací řešení pro rozsáhlé projekty.

Tyto jeřáby jsou vysoce univerzální, což z nich činí vynikající řešení pro průmyslová odvětví vyžadující bezpečný a efektivní pohyb těžkých zatížení v oblastech bez strukturální podpory tradičních režijních jeřábů.





Analýza a návrh poptávky:Porozumět specifickým potřebám zákazníků, včetně pracovního prostředí, požadavků na zatížení, rozpětí, výšky zvednutí atd. Jeřábu. Určete technické specifikace a parametry výkonu podle potřeb a vytvořte předběžný plán návrhu. Podle předběžného designu proveďte podrobný konstrukční design a design komponent a nakreslete podrobné inženýrské výkresy.

Pokusy k materiálu:Vyberte spolehlivé dodavatele a vyhodnoťte je, abyste zajistili kvalitu a dodací lhůtu materiálů. Podepsat smlouvu o zadávání veřejných zakázek s dodavatelem na objasnění specifikací materiálu, množství, ceny a dodací lhůty.

Výroba a zpracování:Řez, ohyb, svar a další zpracování oceli pro výrobu hlavních součástí, jako jsou mosty, koncové paprsky a podpůrné struktury. Proveďte přesné zpracování komponent, abyste zajistili, že velikost a tvar každé části splňuje požadavky na návrh. Nainstalujte motory, reduktory a pohonné systémy, abyste zajistili normální provoz energetického systému jeřábu. Nainstalujte elektrická zařízení, jako jsou ovládací panely, senzory, limitní spínače a dokončete kabeláž a připojení elektrického systému. Svařte a opravte každou složku, aby byla zajištěna stabilita struktury.

Testování a ladění:Zkontrolujte strukturální připojení a svařovací části jeřábu, abyste se ujistili, že nedojde k žádným vadám. Otestujte připojení a funkci elektrického systému, abyste zajistili, že každá elektrická komponenta funguje správně. Upravte řídicí parametry podle výsledků testu a optimalizujte provozní výkon. Řešení problémů zjištěných během testování, aby bylo zajištěno, že zařízení splňuje požadavky na návrh.

5. Přijetí a doručení:Proveďte konečnou kontrolu kvality, abyste zajistili, že všechny komponenty a systémy splňují standardy návrhu a požadavky na kvalitu. Proveďte testy konečného výkonu s cílem ověřit funkce a bezpečnostní výkon jeřábu. Doručte dokončený jeřáb zákazníkovi pro instalaci a uvedení do provozu na místě. Poskytněte zákazníkům provoz školení a vysvětlujte používání znalostí o vybavení a údržbě.





Zobrazení dílny:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (sady) manipulace a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sady) a míra sítě zařízení dosáhne 95%. Bylo uvedeno 32 svařovacích linek, 50 je plánováno na instalaci a rychlost automatizace celé produktové řady dosáhla 85%.
