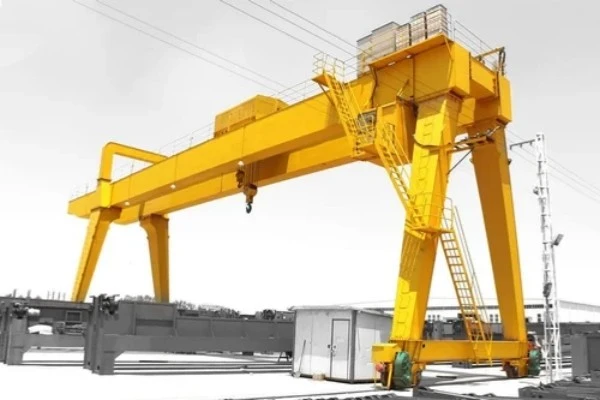

Portálový jeřáb s dvojitým nosníkem

Portálový jeřáb s dvojitým nosníkem je typ jeřábu běžně používaný v průmyslovém prostředí, zejména v přístavech, loděnicích a manipulačních dvorech. Tento typ jeřábu je určen ke zvedání a přemisťování těžkých předmětů pomocí drapákového mechanismu připojeného ke zvedacímu systému.

Dvounosníkové drapákové portálové jeřáby se vyznačují dvěma paralelními nosníky, nazývanými také nosníky nebo kolejnice, které probíhají po délce konstrukce. Obvykle jezdí po pásech nebo kolech na zemi a lze jej horizontálně pohybovat, aby se jeřáb umístil nad požadovaný náklad.

Uchopovací mechanismus je hlavním prvkem tohoto typu jeřábu, který je určen k uchopení sypkých materiálů, jako je uhlí, ruda, písek nebo štěrk. Tento uchopovací mechanismus umožňuje efektivní nakládání a vykládání materiálů z lodí, kamionů nebo skladovacích prostor. Dvounosníkové portálové jeřáby jsou známé svou velkou nosností a robustní konstrukcí, díky čemuž jsou vhodné pro náročné aplikace.

1. Nosník/nosník:Hlavní konstrukční prvek jeřábu, sestávající ze dvou rovnoběžných nosníků podepřených portálovými nohami. Tyto nosníky poskytují podporu a vedení pro pohyb jeřábu.

2. Koncové nosníky:Jedná se o sestavy kol připevněné ke každému konci nosníku, které umožňují jeřábu jezdit po kolejích nebo pozemních kolejnicích.

3. Drapák:Jedná se o zařízení připojené ke zvedacímu systému a používané k uchopení nákladu. Obvykle se skládá z více čelistí nebo čelistí ovládaných hydraulicky nebo mechanicky.

4. Zvedací systém:Zvedací systém se skládá ze zvedacího mechanismu, lan nebo řetězů a kladek používaných ke zvedání a spouštění drapákového mechanismu a nákladu.

5. Vozík:Vozík běží po délce jeřábového mostu/nosníku a podpírá zdvihací mechanismus tak, aby se mohl pohybovat vodorovně.

6. Elektrický systém:Ovládá provoz jeřábu včetně zvedání, spouštění a pohybu po dráze. Zahrnuje ovládací panel, elektrické rozvody a silové komponenty.

7. Bezpečnostní prvky:Různé bezpečnostní komponenty jako koncové spínače, ochrana proti přetížení, tlačítka nouzového zastavení a výstražná zařízení zajišťují bezpečný provoz jeřábu.

8. Volitelné funkce:

1) Dálkové ovládání: Umožňuje operátorům ovládat jeřáb na dálku, čímž se zvyšuje bezpečnost a účinnost.

2) Systém proti houpání: Snižuje houpání nákladu při zvedání a přemisťování, zlepšuje přesnost a bezpečnost.

3) Odolnost vůči povětrnostním vlivům: Speciální nátěry nebo materiály používané k ochraně jeřábů před drsnými podmínkami prostředí, zejména při venkovních aplikacích.

4) Automatizace: Integrace s automatizačními systémy pro dosažení autonomního provozu a zvýšení produktivity.

9. Skica

1. Vysoká účinnost:Dvounosníkové portálové drapákové jeřáby jsou známé svou vysokou účinností při manipulaci s materiály. Použití dvojitých nosníků poskytuje lepší stabilitu a rozložení zatížení, díky čemuž je provoz plynulejší a produktivnější.
2. Nosnost těžkého zvedání:Tyto jeřáby jsou schopné zvednout těžká břemena a jsou proto vhodné pro průmyslová odvětví, která vyžadují manipulaci s velkými a neskladnými materiály.
3. Všestrannost:Dvounosníkové portálové drapákové jeřáby mohou být vybaveny různými typy drapáků nebo nástavců, díky čemuž jsou vhodné pro manipulaci s různými materiály, jako je sypký náklad, kontejnery, kovový šrot atd.
4. Přesné ovládání:Pokročilý řídicí systém umožňuje přesné polohování a pohyb jeřábu, což umožňuje efektivní manipulaci s materiálem i ve stísněných prostorách.
5. Bezpečnost:Dvounosníkové portálové drapákové jeřáby jsou navrženy s bezpečnostními prvky, jako je ochrana proti přetížení, tlačítka nouzového zastavení a protikolizní systémy, které zajišťují bezpečný provoz v průmyslovém prostředí.

• Porty a terminály:Dvounosníkové drapákové portálové jeřáby se běžně používají pro nakládání a vykládání nákladních lodí v přístavech a terminálech. Jsou ideální pro manipulaci se sypkými materiály, jako je uhlí, obilí, ruda a kontejnery.
• Ocelářský průmysl:V ocelárnách a zařízeních na recyklaci kovů se tyto jeřáby používají k přesné a efektivní přepravě kovového odpadu, surovin a hotových výrobků.
• Staveniště:Dvounosníkové portálové drapákové jeřáby se používají na stavbách pro zvedání a manipulaci s těžkými materiály, jako jsou betonové bloky, ocelové nosníky a prefabrikované konstrukce.
• Skladování a logistika:Tyto jeřáby se používají ve skladech a distribučních centrech pro efektivní manipulaci s materiálem a skladování. Mohou být vybaveny drapáky nebo nástavci vhodnými pro manipulaci s paletami, kontejnery a jiným nákladem.
• Těžební operace:V důlních provozech se portálové jeřáby s dvojitým nosníkem používají k přepravě sypkých materiálů, jako je uhlí, rudy a nerosty, z jednoho místa do druhého v dobývacím prostoru.
• Elektrárny:Elektrárny používají tyto jeřáby k přepravě paliv, jako je uhlí nebo biomasa, ak provádění údržbářských činností, jako je výměna částí turbín.
• Stavba a opravy lodí:Loděnice používají dvounosníkové drapákové portálové jeřáby ke zvedání těžkých součástí při stavbě a opravách lodí.
