Elektrický jednoramenný jeřáb



1. Elektrický jednoramenný jeřáb je druh zvedacího zařízení široce používaného v průmyslu a výrobě, obvykle se používá pro manipulaci a přesun těžkých předmětů. Skládá se z jednoho hlavního nosníku, koncového nosníku, elektrického vozíku a elektrického kladkostroje a dalších klíčových součástí. Konstrukce zařízení je vhodná pro různá pracovní prostředí, jako jsou tovární dílny, sklady, přístavy atd.

2. Vzhledem k tomu, že elektrický jednoramenný jeřáb má pouze jeden hlavní nosník, je konstrukce poměrně jednoduchá a snadno se instaluje a udržuje. Elektrický kladkostroj jej lze posouvat dopředu a dozadu na hlavním nosníku a hlavní nosník lze na dráze posouvat doleva a doprava, aby bylo dosaženo všestranné manipulace s materiálem. Obvykle je vhodný pro lehké až středně těžké předměty a nosnost se pohybuje od několika tun do desítek tun. Ve srovnání s dvounosníkovými jeřáby zabírají elektrické jednonosníkové jeřáby méně vertikálního prostoru a jsou vhodné do míst s omezeným prostorem. Vybaveno řadou bezpečnostních zařízení, jako jsou koncové spínače, tlačítka nouzového zastavení atd., aby byla zajištěna bezpečnost během provozu.

3. Elektrické jednonosné jeřáby jsou jedním z důležitých zařízení pro průmyslovou automatizaci a zlepšující efektivitu výroby a podniky je upřednostňují pro svou spolehlivost a všestrannost.



Max. Výška zdvihu: 30m

Záruka na základní komponenty: 1 rok

Základní komponenty: Motor

Hmotnost (KG): 2090 kg

Max. Zvedací zatížení: 10 tun

Rozpětí: 7,5~28,5m

Pracovní povinnost: A3

Pracovní teplota:-20 stupňů ~+40 stupňů

1.Hlavní světlo

1. Hlavní nosník elektrického jednoramenného jeřábu je jednou z jeho klíčových konstrukčních součástí, která je zodpovědná za přenášení a přenášení zvedacího břemene. Hlavní nosník je obvykle vyroben z oceli a navržen do krabicové konstrukce nebo konstrukce ve tvaru I, aby byla zajištěna dostatečná pevnost a tuhost pro podepření těžkých předmětů a vydržela různé pracovní zatížení.

2. Hlavní nosník elektrického jednonosného jeřábu je obvykle vyroben z vysoce kvalitní oceli, jako je Q235B nebo Q345B, aby byla zajištěna jeho pevnost a odolnost. Průřez hlavního nosníku má obecně tvar I nebo krabicový. Hlavní nosník ve tvaru I je lehký a snadno se vyrábí, zatímco hlavní nosník ve tvaru krabice má vyšší odolnost proti zkroucení a celkově lepší tuhost.

3. Hlavní nosník elektrického jednonosného jeřábu je jádrem elektrického jednonosného jeřábu a jeho konstrukce a kvalita přímo ovlivňují pracovní výkon a bezpečnost jeřábu. Stabilita a pevnost hlavního nosníku zajišťuje, že jeřáb může hladce a efektivně plnit různé zvedací úkoly.

Zvedací systém

Zvedací systém elektrického jednoramenného jeřábu je stěžejní částí celého zařízení. Zodpovídá především za zvedání a spouštění těžkých předmětů a jejich horizontální pohyb.

2.Zvedací systém se skládá hlavně z následujících součástí: kladkostroj (jeřáb), ocelové lano nebo řetěz, motor, brzdový systém, řídicí systém, kladka a vodicí zařízení.

3. Tyto komponenty spolupracují, aby zajistily, že elektrický jednoramenný jeřáb dokáže bezpečně, stabilně a efektivně dokončit zvedání těžkých předmětů.





Koncový paprsek

1. Koncový nosník elektrického jednonosníkového jeřábu je důležitou součástí konstrukce jeřábu. Plní především roli podepření mostu a zajištění plynulého chodu jeřábu. Konstrukce a funkce koncového nosníku přímo ovlivňují bezpečnost provozu a životnost jeřábu.

2. Koncový nosník elektrického jednonosníkového jeřábu bývá svařen ocelovými pláty. Má vysokou pevnost a tuhost a odolá různým silám vznikajícím při provozu jeřábu. Dva konce koncového nosníku jsou spojeny se skupinou kráčejících kol, která může podpírat a vést celý jeřáb při jízdě po dráze.

3. Koncový nosník elektrického jednonosníkového jeřábu spojuje hlavní nosník jeřábu a je podepřen na dráze kráčecím kolem, aby byla zajištěna konstrukční stabilita jeřábu. Koncový nosník spolupracuje se skupinou kráčejících kol, aby realizoval boční pohyb jeřábu na dráze, takže jeřáb může dokončit úkol zvedání na různých pozicích v dílně. Prostřednictvím bezpečnostních zařízení, jako jsou koncová zařízení a nárazníky, koncový nosník zajišťuje bezpečnost jeřábu během provozu a zabraňuje nehodám.

4. Obecně je koncový nosník nepostradatelnou součástí elektrického jednonosníkového jeřábu. Nejenže nese a vede pohyb celého jeřábu, ale také zajišťuje bezpečnost a spolehlivost jeřábu při používání.



















Pojezdový mechanismus jeřábu

1. Jeřábový pojezdový mechanismus elektrického jednonosného jeřábu je důležitou součástí jeřábu, který je zodpovědný za horizontální pohyb jeřábu po dráze v celém provozním prostoru. Konstrukce a výkon tohoto mechanismu přímo ovlivňují provozní efektivitu, stabilitu a bezpečnost jeřábu.

2. Jeřábový pojezd elektrického jednoramenného jeřábu je obvykle složen z elektromotoru a reduktoru. Motor poskytuje výkon, snižuje rychlost a zvyšuje točivý moment prostřednictvím reduktoru a pohání vozík k pohybu po dráze.

3. Konstrukce a výkon jeřábového pojezdového mechanismu elektrického jednoramenného jeřábu má přímý vliv na stabilitu, ovladatelnost a bezpečnost jeřábu. Proto je správný výběr a údržba těchto komponentů klíčem k zajištění bezpečného a efektivního provozu elektrického jednonosného jeřábu.









Pojezdový mechanismus vozíku

1. Mechanismus pojezdu vozíku elektrického jednonosného jeřábu označuje část jeřábu používanou k horizontálnímu pohybu háku nebo jiného zdvihacího zařízení, obvykle se pohybuje nahoru a dolů podél hlavního nosníku. Mechanismus pojezdu vozíku je důležitou součástí jeřábu a je zodpovědný za boční pohyb zvedaného předmětu.

2. Mechanismus pojezdu vozíku elektrického jednoramenného jeřábu je obvykle vybaven elektromotorem pro zajištění hnací síly pro pohyb vozíku po dráze hlavního nosníku. Vozík jede po dráze hlavního nosníku. Dráha je obvykle ocelová vodicí kolejnice, přivařená nebo přišroubovaná k hlavnímu nosníku. Činnost vozíku je obvykle ovládána ovládací konzolou nebo dálkovým ovladačem. Obsluha může ovládat rychlost pohybu vozíku vpřed, vzad a rychlost jízdy, aby dosáhla přesného pohybu zvedaného předmětu.

3. Konstrukce a údržba pojezdového mechanismu elektrického jednoramenného jeřábu je zásadní pro celkový výkon a bezpečnost elektrického jednoramenného jeřábu. Pravidelná kontrola a údržba k zajištění normálního provozu jeho různých součástí může účinně prodloužit životnost zařízení a zlepšit efektivitu práce.

6.Jeřábové kolo

1. Kola elektrického jednonosného jeřábu jsou důležitou součástí celého jeřábu, zodpovědná za podpírání hmotnosti jeřábu a vozíku a plynulý pohyb po dráze. Konstrukce, materiál a kvalita montáže kol mají přímý vliv na bezpečnost a provozní efektivitu jeřábu.

2. Kola elektrického jednonosného jeřábu jsou obvykle vyrobena z vysokopevnostní oceli, aby unesla hmotnost jeřábu a jeho zatížení. Ocelová kola mají dobrou odolnost proti opotřebení a pevnost a jsou vhodná pro použití v prostředí s vysokou zátěží a častými provozy. V některých speciálních aplikacích může být pro kola použita legovaná ocel pro zvýšení odolnosti proti opotřebení a prodloužení životnosti.

3. Kola elektrického jednonosníkového jeřábu mají obvykle ráfky, které udržují kola stabilní na dráze a brání vykolejení. Výška a tvar ráfků jsou navrženy podle typu dráhy, aby byl zajištěn plynulý chod jeřábu. Průměr kola se obvykle navrhuje podle velikosti a nosnosti jeřábu. Větší kola mohou rozptýlit zatížení a snížit opotřebení na trati.

4. Konstrukce a údržba kol elektrického jednonosného jeřábu jsou zásadní pro zajištění dlouhodobého a stabilního provozu zařízení. Výběr správného materiálu a konstrukce kol a pravidelná kontrola a údržba mohou efektivně prodloužit životnost kol a jeřábu.

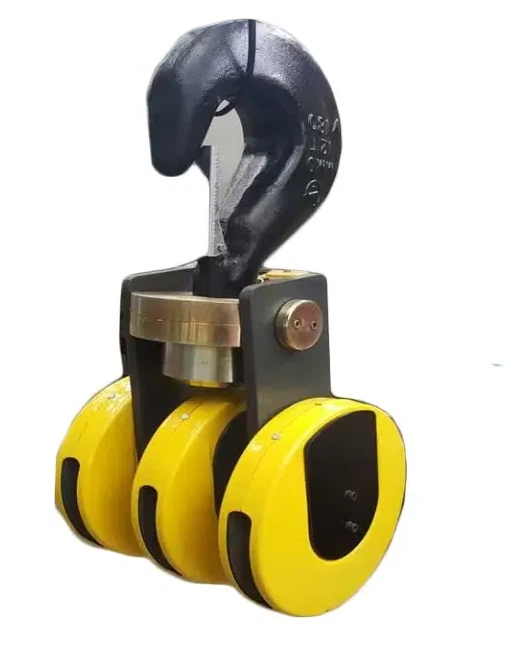

Jeřábový hák

1. Hák elektrického jednonosného jeřábu je jednou z klíčových součástí jeřábu pro uchopování a zvedání břemen. Konstrukce, výroba a údržba háku jsou zásadní pro bezpečnost a efektivitu zvedacích operací.

2. Hák elektrického jednonosného jeřábu je obvykle vyroben z vysoce pevné legované oceli s vynikající pevností v tahu a odolností proti opotřebení. Tento materiál je schopen odolat velkému zatížení a udržet si pevnost a tvar i po dlouhodobém používání. Hák se obvykle vyrábí kovacím procesem, který může zlepšit hustotu a pevnost materiálu, snížit vnitřní vady a zlepšit nosnost a bezpečnost háku.

3. Hák elektrického jednoramenného jeřábu lze rozdělit na dva typy: jednohák a dvojitý hák. Jednohák má jednoduchou konstrukci a je vhodný pro lehčí zatížení; dvojitý hák se obvykle používá pro velké zdvihací operace, které vyžadují vyvážené zatížení a mohou rovnoměrněji rozptýlit napětí.

4. Přestože má hák elektrického jednonosného jeřábu jednoduchou konstrukci, jeho konstrukce a výroba vyžaduje přísné normy pro zajištění bezpečnosti a spolehlivosti za různých pracovních podmínek. Správným používáním a údržbou lze výrazně prodloužit životnost háku a zajistit bezpečnost zvedacích operací.

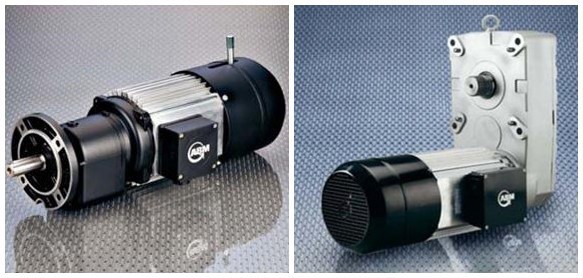

Motor

1. Motor elektrického jednonosníkového jeřábu je jedním z jeho klíčových hnacích zařízení, které zajišťuje výkon potřebný pro provoz jeřábu. Výkon motoru přímo ovlivňuje provozní efektivitu a bezpečnost jeřábu.

2. Elektrické jednonosníkové jeřáby mají střídavé motory (střídavý motor): U mnoha elektrických jednonosníkových jeřábů jsou běžně používaným typem motoru střídavé motory. Obecně mají vyšší účinnost, nižší nároky na údržbu a delší životnost. A DC motory (DC Motor): DC motory se používají v některých speciálních aplikacích, poskytují vyšší startovací moment a lepší výkon regulace rychlosti, ale mohou vyžadovat více údržby.

3. Mnoho moderních elektrických jednonosníkových jeřábů používá k nastavení rychlosti a směru chodu motoru frekvenční pohony (VFD). Měnič s proměnnou frekvencí může dosáhnout hladkého rozběhu a zastavení, zajistit lepší regulaci rychlosti a úsporu energie. Spouštění a zastavování motoru se obvykle ovládá spínačem na ovládacím panelu nebo dálkovým ovladačem a obsluha může podle potřeby upravit pracovní stav jeřábu.

4. Motor elektrického jednonosníkového jeřábu hraje zásadní roli v celkovém provozu jeřábu. Výběr správného motoru a zajištění jeho správné instalace a údržby může účinně zlepšit výkon a spolehlivost jeřábu a zajistit bezpečný a efektivní provoz.

.



Zvukový a světelný alarm& koncový spínač

Zvuková a světelná signalizace a koncový spínač elektrického jednoramenného jeřábu jsou důležitá bezpečnostní zařízení sloužící ke zlepšení provozní bezpečnosti jeřábu a prevenci nehod a poruch.

Zvukový a světelný alarm

1. Funkce

Výstražná funkce: Zvukový a světelný poplachový systém se používá k vydávání zvukových a světelných signálů během provozu jeřábu k varování obsluhy a okolního personálu, aby dbali na bezpečnost. Mezi běžné alarmy patří alarm přetížení, alarm limitu a alarm poruchy.

Připomeňte operátorovi: Když je jeřáb abnormální nebo se blíží limitní poloze, zvukový a světelný alarm může operátorovi připomenout, aby přijal nezbytná opatření k prevenci nehod.

2. Složení

Zvukový alarm: Obvykle bzučák nebo klakson, varuje obsluhu zvukem. Intenzitu a frekvenci zvuku lze upravit podle potřeby.

Světelný alarm: Obvykle blikající LED světlo nebo výstražné světlo, které se používá k přilákání vizuální pozornosti. Světelný alarm může pracovat synchronně se zvukovým alarmem pro zvýšení varovného efektu.

3. Aplikace

Alarm přetížení: Když zatížení jeřábu překročí nastavenou bezpečnostní mez, aktivuje se zvukový a světelný alarm, aby operátorovi připomněl, že má snížit zatížení.

Limitní alarm: Když se hák, vozík nebo vozík jeřábu přiblíží k limitní poloze pojezdu, zvukový a světelný alarm vydá varování, aby se zabránilo poškození zařízení nebo kolizi.

Alarm závady: Když systém detekuje závadu na klíčových součástech, jako jsou motory a brzdy, zvukový a světelný alarm spustí alarm, aby připomněl personálu údržby, aby včas provedl kontrolu a opravu.

Koncový spínač

1. Funkce

Omezení rozsahu pohybu: Koncový spínač se používá k omezení rozsahu pohybu jeřábu, aby se zabránilo překročení háku, vozíku nebo vozíku nad nastaveným bezpečnostním rozsahem, aby se zabránilo kolizi a poškození zařízení.

Ochrana zařízení: Detekcí polohy pohyblivých částí může koncový spínač automaticky přerušit napájení nebo aktivovat poplašný systém, aby chránil zařízení před poškozením způsobeným nadměrným pohybem.

2. Napište

Mechanický koncový spínač: Detekce polohy je dosažena fyzickým kontaktem. Například, když se hák nebo vozík dotkne ramena spínače koncového spínače, spínač bude fungovat a vyšle signál.

Fotoelektrický koncový spínač: Použijte fotoelektrické senzory k detekci polohy bez fyzického kontaktu. Fotoelektrické koncové spínače určují polohu vysíláním a přijímáním světelných paprsků, vhodné pro aplikace vyžadující vysokou přesnost.

Magnetický koncový spínač: Používá magnetické senzory k detekci polohy pohyblivých částí a určuje polohu snímáním změny magnetického pole, s vysokou spolehlivostí a životností.

3. Místo instalace

Koncový spínač háku: Instaluje se na zvedacím mechanismu k omezení rozsahu zvedání háku.

Koncový spínač vozíku: Instaluje se na hlavním nosníku, aby omezil rozsah bočního pohybu vozíku.

Koncový spínač vozu: Instaluje se na dráhu vozíku pro omezení rozsahu horizontálního pohybu vozíku.

4. Aplikace

Limit pojezdu: Když hák, vozík nebo vozík dosáhne koncové polohy, koncový spínač vyšle signál, aby zabránil dalšímu pohybu.

Bezpečnostní ochrana: Koncový spínač může spolupracovat se systémem zvukového a světelného alarmu a alarm se aktivuje při dosažení limitní polohy, aby připomněl obsluze, aby provedla opatření.

Zvukový a světelný alarm a koncový spínač jsou důležitými zařízeními pro zajištění bezpečného provozu elektrického jednoramenného jeřábu. Účinnou aplikací a údržbou lze výrazně zlepšit bezpečnost a efektivitu práce zařízení.

Bezpečnostní zařízení

1. Bezpečnostní zařízení elektrického jednonosného jeřábu je důležitou součástí zajištění bezpečného provozu jeřábu při provozu. Tato zařízení mohou zabránit nehodám, snížit rizika a chránit operátory a zařízení.

Zařízení pro nouzové zastavení

Funkce: Rychlé přerušení napájení v případě nouze a okamžité zastavení všech pohybů jeřábu.

Místo instalace: Obvykle se nastavuje na klíčovou pozici ovládacího panelu a jeřábu, aby jej obsluha mohla v případě nouze rychle stisknout.

Elektrické ochranné zařízení

Funkce: Zabraňte nehodám způsobeným elektrickými poruchami, včetně ochrany proti přetížení, ochrany proti zkratu a ochrany proti úniku atd.

Komponenty: Včetně jističů, pojistek a únikových spínačů atd.

Brzdový systém

Funkce: Zajistěte stabilitu břemene, když jeřáb přestane fungovat, a zabraňte sklouznutí břemene dolů.

Typ: Včetně elektromagnetických brzd a mechanických brzd.

Údržba: Pravidelně kontrolujte opotřebení brzdového systému, abyste zajistili brzdný účinek.

Protikolizní zařízení

Funkce: Zabraňte kolizi jeřábu během provozu s okolními zařízeními nebo předměty.

Typ: Včetně kolizních senzorů a nárazníkových zařízení.

Bezpečnostní uzamykací zařízení

Funkce: Uzamkněte některé klíčové součásti, abyste zabránili náhodnému spuštění, když jeřáb není v provozu.

Komponenty: Včetně hákových uzamykacích zařízení a uzamykacích zařízení zvedacího mechanismu atd.

Bezpečnostní pásy a zábradlí

Funkce: Chraňte bezpečnost operátorů při operacích ve velkých nadmořských výškách a zabraňte nehodám při pádu.

Místo instalace: Umístěte na pracovní plošinu a oblast údržby jeřábu.

Školení operátorů

Funkce: Zajistěte, aby operátoři rozuměli bezpečným provozním postupům a používali a udržovali zařízení správně.

Obsah: Zahrnuje obsluhu zařízení, nouzové zacházení a bezpečnostní opatření atd.

Monitorovací systém

Funkce: Monitorování provozního stavu a podmínek prostředí jeřábu v reálném čase, poskytování záznamu dat a diagnostiky poruch.

Komponenty: Zahrnuje kamery, senzory a zařízení pro záznam dat.

2. Efektivní aplikací a údržbou těchto bezpečnostních zařízení lze výrazně zlepšit bezpečnost elektrických jednonosných jeřábů, chránit obsluhu a zařízení a snížit riziko nehod.

Režim ovládání

1. Režim ovládání elektrického jednoramenného jeřábu určuje provozní režim a přesnost ovládání jeřábu. Různé režimy ovládání mohou splňovat různé provozní požadavky a pracovní prostředí.

2. Níže jsou uvedeny běžné režimy ovládání elektrického jednopaprskového jeřábu a jejich charakteristiky:

Ruční ovládání

Provozní režim: Přímé ovládání různých funkcí jeřábu, včetně zvedání, běhu a chůze, pomocí ručních ovládacích zařízení, jako jsou rukojeti, tlačítka nebo spínače.

výhody:

Jednoduché ovládání, vhodné pro příležitosti, kde není vyžadována vysoká automatizace.

Snadné přesné ovládání provozu.

Nevýhody:

Obsluha musí pracovat vedle zařízení, které nemusí být vhodné pro velké nebo výškové operace.

Ruční ovládání může způsobit únavu obsluhy a ovlivnit efektivitu práce.

Dálkové ovládání

Provozní režim: Pomocí bezdrátového dálkového ovládání můžete ovládat různé funkce jeřábu. Dálkové ovládání je obvykle vybaveno více tlačítky a kolébkami, kterými lze realizovat ovládání zvedání, běhu, vozíků a vozíků.

výhody:

Obsluha se může volně pohybovat po jeřábu, aby se zlepšila flexibilita provozu.

Použitelné v případech, kdy je třeba provádět operace na velké vzdálenosti nebo ve vysokých nadmořských výškách.

Nevýhody:

Stabilitu baterie a signálu dálkového ovladače je třeba pravidelně kontrolovat a udržovat.

Ve složitých prostředích může být signál dálkového ovládání rušen.

Elektrické ovládání

Provozní režim: Jeřáb se ovládá přes elektrický ovládací panel, který je vybaven různými tlačítky, spínači a kontrolkami pro ovládání různých funkcí jeřábu.

výhody:

Přesné ovládání, vhodné pro příležitosti vyžadující jemné ovládání.

Lze integrovat různé bezpečnostní ochranné a alarmové funkce.

Nevýhody:

Obsluha musí pracovat v blízkosti zařízení, což omezuje rozsah činností.

Automatické ovládání

Provozní režim: Jeřáb je vybaven automatickým řídicím systémem, který automaticky provádí provozní úkoly prostřednictvím přednastavených programů a senzorů. Automatický řídicí systém může zahrnovat PLC (programovatelný logický kontrolér) nebo DCS (distribuovaný řídicí systém).

výhody:

Zlepšuje úroveň automatizace provozu a snižuje zásahy člověka.

Dokáže dosáhnout vysoce přesných opakovaných operací a je vhodný pro výrobní linky a automatizované sklady.

Nevýhody:

Vyžaduje komplexní nastavení programu a ladění systému.

Při řešení mimořádných událostí může být vyžadován lidský zásah.

Hybridní ovládání

Provozní režim: Kombinuje funkce ručního, dálkového a automatického ovládání a volí se podle specifických provozních požadavků. Lze jej ovládat pomocí ovládacího panelu, dálkového ovládání nebo automatického programu.

výhody:

Poskytuje řadu provozních režimů pro přizpůsobení různým pracovním prostředím a provozním požadavkům.

Zlepšuje provozní flexibilitu a efektivitu.

Nevýhody:

Je nutné udržovat více řídicích zařízení a systémů, což zvyšuje složitost.

3. Každý režim řízení má své použitelné scénáře a výhody a nevýhody. Výběr vhodného režimu ovládání může zlepšit provozní efektivitu a bezpečnost elektrického jednoramenného jeřábu a vyhovět potřebám různých pracovních prostředí a úkolů.



Skica







1. Vysoká účinnost

Silná nosnost: Elektrické jednoramenné jeřáby mohou efektivně zvedat a přemisťovat těžké předměty a jsou vhodné pro různá pracovní prostředí, která vyžadují zvedání.

Vysoká efektivita práce: Systém elektrického pohonu umožňuje rychlé spuštění, zastavení a nastavení rychlosti jeřábu, což zlepšuje efektivitu práce.

2. Snadná obsluha

Snadné ovládání: Moderní elektrické jednoramenné jeřáby jsou vybaveny intuitivními ovládacími panely, dálkovými ovladači nebo inteligentními systémy, které se snadno ovládají a zkracují dobu školení operátorů.

Vysoký stupeň automatizace: Mnoho elektrických jednopaprskových jeřábů má automatické řídicí funkce, které mohou dosáhnout automatického zvedání, provozu a zastavení, což snižuje potřebu ručního ovládání.

3. Nízké náklady na údržbu

Stabilní elektrický systém: Ve srovnání s tradičními systémy pohonu spalovacích motorů jsou elektrické systémy obecně stabilnější a mají nižší náklady na údržbu.

Snížení poruch: Elektrické jednonosné jeřáby mají méně mechanických dílů, relativně nízkou poruchovost a snadnější údržbu a servis.

4. Ochrana životního prostředí

Žádné emise: Elektrické jednonosné jeřáby využívají elektrický pohon, neprodukují výfukové plyny a hluk a splňují požadavky na ochranu životního prostředí.

Využití energie: Elektrický systém má vysokou energetickou účinnost, může efektivně využívat elektřinu a snižovat plýtvání energií.

5. Bezpečný provoz

Pokročilá bezpečnostní zařízení: Vybaveno řadou bezpečnostních zařízení, jako je zařízení na ochranu proti přetížení, koncový spínač, zvukový a světelný alarm pro zajištění bezpečnosti během provozu.

Přesné ovládání: Elektrický řídicí systém může poskytovat přesné řízení pohybu, čímž zlepšuje stabilitu a bezpečnost provozu.

6. Kompaktní konstrukce

Malý prostor: Elektrický jednoramenný jeřáb má kompaktní konstrukci a může pracovat v menším prostoru, vhodném pro omezená pracovní prostředí.

Silná přizpůsobivost: Vhodné pro různé scénáře použití, jako jsou tovární budovy, viadukty a úzké prostory.





1. Výrobní průmysl

Výrobní linka: Ve výrobní lince se elektrické jednonosné jeřáby používají ke zvedání a přemisťování výrobních obrobků, polotovarů a surovin pro zlepšení efektivity výroby.

Montážní dílna: Používá se ke zvedání a přemisťování různých mechanických dílů a zařízení pro usnadnění montážních a údržbářských prací.

2. Skladování a logistika

Provoz skladu: Ve skladu se používají elektrické jednonosníkové jeřáby k přepravě, stohování a třídění zboží pro zlepšení efektivity skladování.

Logistické centrum: V logistickém centru pomáhají elektrické jednonosné jeřáby zvládnout nakládku a vykládku a distribuci různého zboží, aby se zlepšila efektivita logistických operací.

3. Staveniště

Manipulace se stavebním materiálem: Používá se ke zvedání a přemisťování stavebních materiálů, jako jsou ocelové tyče, prefabrikované betonové díly a cihly, aby se zlepšila efektivita stavby.

Instalace zařízení: Pomozte zvedat a instalovat velké stavební stroje a konstrukční díly.

4. Hutní průmysl

Ocelárna: V ocelárně se elektrické jednonosníkové jeřáby používají k přemisťování ocelových předvalků, vsázek do pecí a dalších těžkých předmětů, které se přizpůsobují vysokým teplotám a pracovnímu prostředí s vysokou intenzitou.

Slévárna: Slouží ke zvedání a přemisťování licích forem a odlitků.

5. Energetický průmysl

Údržba energetických zařízení: V energetických zařízeních se používá k přesunu a instalaci velkých zařízení, jako jsou generátorové soustrojí, motory a transformátory.

Ropný a plynárenský průmysl: V procesu těžby a zpracování ropy a plynu se ke zvedání a údržbě zařízení používají elektrické jednonosné jeřáby.

6. Lodní průmysl

Montáž trupu: V loděnicích se elektrické jednonosníkové jeřáby používají ke zvedání a montáži komponent trupu za účelem zlepšení efektivity výroby.

Instalace zařízení: Používá se k instalaci různých zařízení a systémů na lodích.





1. Fáze návrhu

Analýza požadavků: Navrhněte výkon a specifikace jeřábu, včetně nosnosti, pracovního rozsahu a způsobu ovládání, na základě potřeb zákazníka a aplikačních scénářů.

Předběžný návrh: Inženýři provádějí předběžný návrh na základě potřeb, včetně konstrukčního uspořádání jeřábu, velikosti hlavních součástí a výběru materiálu.

Detailní návrh: Včetně podrobných technických výkresů a technických specifikací, návrh zahrnuje zvedací mechanismus, mechanismus pojezdu vozíku, mechanismus pojezdu vozíku, motor a řídicí systém atd.

Kontrola návrhu: Proveďte kontrolu návrhu, abyste zajistili, že návrh splňuje bezpečnostní specifikace a požadavky na výkon.

2. Obstarávání materiálu

Výběr materiálu: Vyberte vysoce kvalitní ocel, motory, brzdy, převodové systémy a další komponenty. Mezi běžně používané materiály patří konstrukční ocel, legovaná ocel a vysokopevnostní ocel.

Výběr dodavatele: Vyberte spolehlivé dodavatele pro nákup materiálu, abyste zajistili kvalitu materiálů a stabilitu dodávek.

Přejímací kontrola: Přijměte zakoupené materiály, abyste se ujistili, že splňují technické normy a požadavky na kvalitu.

3. Zpracování a výroba

Zpracování konstrukčních dílů: Včetně řezání, svařování a montáže nosníků, nosných rámů a dalších konstrukčních dílů. Tyto procesy vyžadují použití CNC obráběcích strojů, svařovacích zařízení atd.

Výroba mechanických součástí: výroba různých mechanických součástí zvedacího mechanismu, pojezdového mechanismu vozíku a pojezdového mechanismu malých automobilů, včetně převodů, ložisek a válečků.

Montáž elektrických komponent: instalace motorů, ovládacích panelů, senzorů a dalších elektrických komponentů, včetně kabelových rozvodů a elektrických spojů.

Generální montáž: generální montáž různých vyráběných komponentů, včetně montáže hlavních nosníků, malých vozů, velkých vozů, zvedacích mechanismů a řídicích systémů.

4. Testování a ladění

Statický test: zkontrolujte, zda jsou konstrukce a připojení jeřábu stabilní, a ujistěte se, že všechny komponenty jsou správně nainstalovány v souladu s konstrukčními požadavky.

Dynamický test: proveďte testy naprázdno a zatížení, abyste zkontrolovali výkon jeřábu při zvedání, chodu, chůzi a brzdění, abyste zajistili jeho normální provoz.

Test bezpečnosti: proveďte test přetížení, limitní test a test brzd, abyste zajistili, že bezpečnostní zařízení a ochranný systém jeřábu fungují efektivně.

Ladění: proveďte úpravy na základě výsledků testů pro optimalizaci provozního výkonu a přesnosti ovládání jeřábu.

5. Kontrola kvality

Kontrola kvality: proveďte kontrolu kvality v každé fázi výroby, včetně kontroly materiálu, kontroly zpracování, kontroly montáže a zkušební kontroly, abyste zajistili, že produkt splňuje normy kvality.

Záznam a sledování: Zaznamenávejte údaje o kvalitě každé výrobní fáze, provádějte sledování kvality a analýzu problémů, abyste zajistili konzistenci a spolehlivost produktu.

6. Balení a dodání

Balení: Zabalte elektrický jednoramenný jeřáb, který prošel testem, abyste chránili zařízení před poškozením během přepravy. Obalové materiály obvykle zahrnují ochranné podložky, dřevěné krabice a plastové fólie.

Příprava dodávky: Zajistěte přepravu, abyste zajistili bezpečné doručení zařízení na místo určené zákazníkem. Zajistěte instalaci a uvedení do provozu podle potřeby.

7. Poprodejní servis

Instalace a uvedení do provozu: Poskytněte služby instalace a uvedení zařízení do provozu na místě, abyste zajistili, že zařízení bude fungovat normálně.

Školení: Vyškolte obsluhu a vysvětlete bezpečnostní opatření pro provoz a údržbu zařízení.

Údržba a údržba: Zajistěte pravidelnou údržbu a údržbu, abyste zajistili dlouhodobý a stabilní provoz zařízení.

Řešení poruch: Poskytněte poprodejní podporu pro rychlé vyřešení problémů, které se vyskytnou během používání zařízení.





Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (setů) manipulačních a svařovacích robotů. Po dokončení plánu bude více než 500 sad (setů) a míra propojení zařízení dosáhne 95 %. Bylo uvedeno do provozu 32 svařovacích linek, plánuje se instalace 50 a dosáhla automatizace celé produktové řady.

Populární Tagy: elektrický jednopaprskový jeřáb, Čína výrobci elektrických jednopaprskových jeřábů, dodavatelé, továrna
