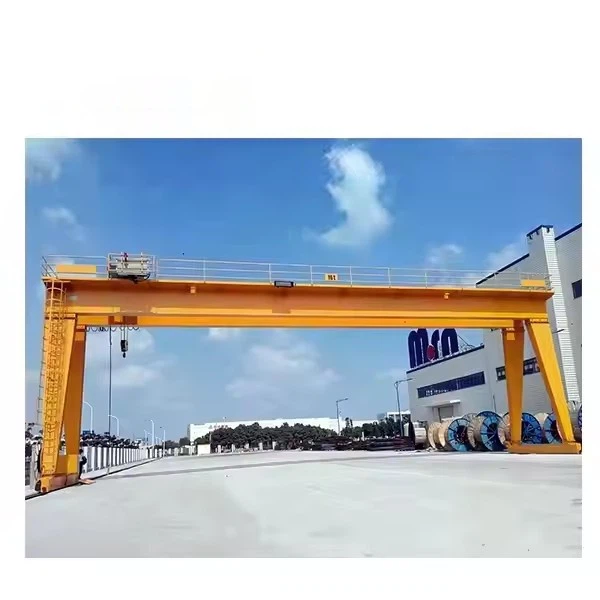

Stacionární portální jeřáby





Stacionární portální jeřáby jsou systémy zvedání pevné polohy určené pro manipulaci s těžkými materiály v seminářích, skladech a venkovních yardech. Na rozdíl od mobilních variant jsou trvale nainstalovány na základech a nabízejí vynikající stabilitu a vysokou zatížení pro opakující se úkoly



Klíčové funkce:
Pevná struktura: Přišroubována nebo svařována na zem, což zajišťuje stabilitu.
Vysoká zatížení: obvykle se pohybuje od 1 tuny do více než 500 tun, v závislosti na designu.
Flexibilita rozpětí: může pokrýt široké pracovní oblasti (až 30+ metry).
Manuální nebo elektrický provoz: Některé používají řetězové zvedáky, zatímco modely těžkých vhodných používají výtahy elektrického drátu.
Trvanlivost: Vyrobeno ze strukturální oceli (uhlík nebo nerezové) pro dlouhodobé použití.
Běžné typy:
Single nosník stacionární portální jeřáb-nákladově efektivní pro lehké až střední zatížení (1-20 tun).
Dvojitý nosník stacionární portální jeřáb-používaný pro těžký zvedání (20+ tun) s vyšší výškou háčku.
Jeřáb semifinále-jedna noha běží na kolejnici, zatímco druhá je podporována strukturou budovy.
Přenosný (nastavitelný) portální jeřáb - není plně stacionární, ale může být dočasně ukotven.



Hodnocená načítává kapacita: 5 tun, 10 tun, 100 tun, přizpůsobené, 16\/3,2 tuny, 20\/5 tun, 32\/5 tuny, 50\/10 tun

Max. Výška zvedání: 40 m, přizpůsobené

Rozpětí: 35 m nebo požadavků klientů

Záruka: 1 rok

Hmotnost (kg): 50000 kg

Core Components: PLC, motor, ložisko, převodovka, motor, tlaková nádoba, ozubená kola, čerpadlo

Způsob ovládání: CAB, bezdrátové dálkové ovládání nebo přizpůsobené





1. Hlavní strukturální komponenty
A. portální nohy (sloupce)
Funkce: Poskytněte vertikální podporu a přenos zatížení nadaci.
Design: Lze opravit (svařované\/přišroubované) nebo nastavitelné (pro změnu výšky).
Materiály: Pro trvanlivost.







B. Girder (Bridge Beam)
Jeden nosník: Používá se pro lehčí zatížení (až 20 tun).
Double Girder: Pro těžké aplikace (20+ tun) nabízí větší výšku háčku.
Box Girder vs. i-paprsek: Box nosníky poskytují vyšší sílu pro těžká zatížení.
C. End Trucks (End Furriages)
Funkce: Podpořte nosník a usilujte kola\/stopy (pokud jsou namontovány na kolejnici).
Stacionární vs. namontované na železnici: Stacionární jeřáby jsou pevné, zatímco železniční namontované umožňují omezený pohyb.

2. mechanismus zvedání
A. Hlavní jednotka
Elektrický řetězový zvedák: Pro lehké až střední zatížení (1–10 tun).
Wire Lape HIST: Pro těžkopádné zvedání (10-600+ tun).
Manuální zvedák: Používá se v nízkorozpočtových nebo nízkofrekvenčních aplikacích.
B. Trolley
Funkce: Posouvá zvedák podél nosníku (ručně nebo motorově).
Motorizovaný vozík: Používá se při vysoce účinných operacích.
C. blok háku
Funkce: Drží zátěž přes praky, řetězy nebo zvedací přílohy.
Bezpečnostní prvky: Otočné háčky, bezpečnostní západky.



3. komponenty podpory a stability
A. Základní deska a základ
Funkce: Ukotvuje jeřáb k zemi pro stabilitu.
Materiál: Zesílený beton s kotevními šrouby.
B. Křížové rovnátka (diagonální podpěry)
Funkce: Posílit strukturu proti postranním silám.
Běžné v: Velké rozpětí portálových jeřábů (např. Jeřáby loděnice).
C. Nárazníky a vyrovnávací paměti
Funkce: Absorbujte šok, pokud jeřáb dosáhne limitů pohybu.



4. kontrolní a napájecí systémy
A. Ovládací panel \/ přívěsek
Funkce:
Manuální přívěsek (kabelový nebo bezdrátový).
Rádiové dálkové ovládání (pro nebezpečné prostředí).
B. napájení
Možnosti:
Systém kabelových cívek (pro elektrické jeřáby).
Systém Festoon (posuvný napájení podél nosníku).
C. Ochranné přepínače a ochrana přetížení
Bezpečnostní prvky:
Přepínače horního\/dolního limitu-zabrání nadměrnému vysílání.
Načíst buňka - monitoruje hmotnost, aby se zabránilo přetížení.

.

5. Volitelné příslušenství
Světla a alarmy jeřábů - pro bezpečnost v rušných pracovních prostorech.
Anti-Sway System-pro přesné umístění zatížení.
Crane Scales - integrované váhové systémy.
Obaly odolné proti povětrnostním vlivům - pro venkovní použití (např. Porty).



Souhrnná tabulka klíčových komponent

Komponent	Funkce	Běžné typy
Nosník	Podporuje vozíky a zatížení	Single\/Double Girder
Portální nohy	Vertikální podpora	Pevné\/nastavitelné
Vztyčit	Zvedne zátěž	Elektrické\/drátěné lano\/manuál
Vozík	Pohybuje zvedák podél nosníku	Manuální\/motorizované
Koncové nákladní vozy	Podporuje nosník	Stacionární\/železniční namontované
Řídicí systém	Rozhraní operátora	Přívěsek\/vzdálený
Nadace	Kotvy jeřábu	Betonová základna





SKICA







1. Vysoká stabilita a bezpečnost
Opravený nadace zabraňuje pohybu a zajišťuje bezpečnější zvedání než mobilní jeřáby.
Minimální houpání v důsledku tuhé struktury, ideální pro přesné úkoly.
2. Silná nakládací kapacita
Podporuje 1 tuny na 600+ tuny, přičemž modely s dvojitým nosem manipulují s extrémními hmotnostmi.
Robustnější než jeřáby nebo mobilní gantrie.
3. nákladově efektivní a nízká údržba
Žádné složité stopy (na rozdíl od režijních jeřábů), což snižuje náklady na instalaci.
Méně pohyblivých částí → Nižší údržba než jeřáby namontované na mobilních nebo železničních jeřáby.
4. Přizpůsobitelný design
Nastavitelné rozpětí (3 m - 40 m+) a výška zvedání, aby vyhovovala potřebám pracovního prostoru.
Možnosti pro použití vnitřního\/venkovního použití (dostupné povlaky odolné proti povětrnostním vlivům).
5. Space-efektivní
Nevyžadují se žádné paprsky dráhy (na rozdíl od jeřábů můstků), uvolňování stropního prostoru.
Lze nainstalovat v těsných prostorech (např. Workshopy s omezeními výšky).
6. všestranné možnosti výkonu
Elektrické zvedáky pro automatizaci těžkých výhod.
Manuální provoz (řetězové zvedáky) pro nízkorozpočtové nebo občasné použití.



Běžné aplikace stacionárního portálového jeřábu
1. Výroba a montáž
Stěhování těžkých strojů, plísní a průmyslového vybavení.
Umístění velkých komponent při výrobě automobilového průmyslu\/letectví.
2. konstrukce a výroba oceli
Zvedání ocelových nosníků, betonových panelů a prefabrikovaných struktur.
Sestavení prefabrikovaných stavebních sekcí.
3. skladování a logistika
Načítání\/vykládání těžkých palet, kontejnerů a velkých zásilek.
Používá se v distribučních centrech pro nadměrné náklady.
4.. Shipbuilding & Ports
Manipulace s lodními motory, vrtulemi a sekcemi trupu.
Údržba přístaviště (pevné gantrie vydrží mořské podmínky).
5. Sektor elektráren a energetiky
Instalace\/údržba turbín, generátorů a transformátorů.
Zvedání složek těžkých reaktorů v jaderných zařízeních.
6. Těžba a těžký průmysl
Přeprava velkých těžebních zařízení, drtičů a košů rudy.
Používá se ve slévárech pro pohyb roztavených kovových nádob.
7. Železniční a infrastruktura
Sestavení železničních tratí a vlaků.
Segmenty zvedání mostu během výstavby.



1. design a inženýrství

Podrobné inženýrství: Vytvořte podrobné inženýrské výkresy a specifikace, včetně hlavního paprsku, zvedáku, vozíku, kočárů a dalších komponent.

Simulace a modelování: Použijte počítačově podporovaný design (CAD) a simulační nástroje k modelování výkonu jeřábu a optimalizujte jeho návrh.

2. výběr materiálu

Specifikace materiálu: Vyberte vysoce kvalitní materiály, které splňují požadavky na sílu, trvanlivost a odolnost proti teplu. Mezi běžné materiály patří vysoce pevnost ocel, slitiny a specializované povlaky.

Pokusy: Zdrojové materiály od schválených dodavatelů a zajištění, že splňují nezbytné standardy kvality a certifikace.

3. výroba komponenty

Řezání a tvarování: Nakrájejte a tvarujte suroviny do požadovaných součástí, jako jsou paprsky, sloupy a držáky. To může zahrnovat procesy, jako je řezání plazmy, řezání laseru a obrábění. Welding a montáž: Svařovací komponenty dohromady za vzniku strukturálních prvků jeřábu. To zahrnuje svařování hlavního paprsku, koncových vozů a dalších dílů nesoucích zátěž.

4. Shromáždění

Sub-sestava: Sestavte jednotlivé komponenty, jako je zdvihací systém, vozík a kočárky, do dílčích sestav. To zahrnuje spojování částí dohromady a zajištění správného zarovnání. Main Sestava: Kombinujte dílčí sestavy a vytvořte celou strukturu jeřábu. To zahrnuje montáž zvedáku a vozíku na hlavním paprsku, připojení koncových vozíků a instalaci řídicích systémů.

5. Integrace systémů

Elektrické systémy: Nainstalujte elektrické komponenty, včetně motorů, ovládacích panelů, zapojení a senzorů. Zajistěte, aby elektrické systémy jeřábu byly správně integrovány a testovány.

Řídicí systémy: Implementace a konfigurace řídicích systémů, jako jsou programovatelné logické řadiče (PLC), dálkové ovladače a bezpečnostní zařízení. Ověřte, zda řídicí systémy fungují správně a jsou kalibrovány.

6. Testování a zajištění kvality

Předoperační testování: Provádějte předoperační testy za účelem kontroly funkčnosti jeřábu, včetně testování zátěže, operačního testování mechanismů zvedání a cestování a kontroly kontrolního systému.

Bezpečnostní testování: Ověřte, že bezpečnostní prvky, jako jsou limitní spínače, alarmy a nouzové zastávky, pracují správně a splňují bezpečnostní standardy.

Inspekce: Proveďte podrobnou kontrolu struktury a komponent jeřábu, abyste zajistili soulad se specifikacemi konstrukce a standardy kvality.

7. Konečné úpravy a kalibrace

Jemné doladění: Proveďte nezbytné úpravy pro optimalizaci výkonu jeřábu a zajistěte hladký provoz. To může zahrnovat kalibrační senzory, nastavení ovládacích prvků a doladění systému zvedání.

Dokumentace: Připravte a přezkoumáte dokumentaci, včetně provozních příruček, průvodců údržby a bezpečnostních pokynů.

8. Doručení a instalace

Transport: Uspořádejte přepravu jeřábu do instalačního místa a zajistěte, aby se s ním zacházelo a bezpečně bylo zabráněno poškození.

Instalace: Dohlížejte na instalaci jeřábu v zařízení zákazníka, včetně montáže, zarovnání a připojení k zdrojům energie a řídicích systémů.

Školení: Poskytněte školení provozovatelům a personálu údržby, abyste zajistili, že jsou obeznámeni s provozními a bezpečnostními postupy jeřábu.

9. Uvedení a předání

Uvedení do provozu: Proveďte konečné testy uvedení do provozu, abyste ověřovali, že jeřáb funguje správně za podmínek reálného světa a splňuje výkonnostní specifikace.

Předání: Oficiálně předejte jeřábu zákazníkovi, poskytuje veškerou nezbytnou dokumentaci, včetně osvědčení o dodržování předpisů, informací o záruce a plánů údržby.







Inspekce materiálu

Inspekce kvality: Na zakoupené suroviny se provádí přísná kontrola kvality, aby se zajistilo, že splňují požadavky na návrh a národní standardy.

Skladování materiálu: Kvalifikované materiály jsou uloženy podle klasifikace, aby se zabránilo korozi nebo poškození.

Řezání a formování

Řezání oceli: Použijte řezání plazmy, řezání laseru nebo řezání plamene a další technologie pro řezání oceli podle velikosti návrhového výkresu.

Zpracování formování: Vytvořte ocelovou desku přes ohýbání, válcování, svařování a další procesy pro výrobu hlavního paprsku, koncového paprsku a dalších strukturálních částí.

Svařování

Svařování komponent: Řezané a vytvořené ocelové části jsou přivařeny do hlavních struktur, jako je hlavní paprsek, koncový paprsek a vozík. Proces svařování musí být přísně kontrolován, aby se zajistila kvalita strukturální síly a svařování.

Inspekce svaru: Použijte nedestruktivní testovací technologii (jako je ultrazvukové testování, radiografické testování) pro kontrolu svarů, aby se zajistilo, že neexistují žádné trhliny ani jiné vady.

Obrábění

Přesné obrábění: Přesné obrábění se provádí na klíčových komponentách jeřábu, jako jsou sady kol, sedadla nesoucí, kladky atd., Aby byla zajištěna jejich rozměrová přesnost a kvalitu povrchu.

Sestavení celého stroje

Valné shromáždění: Na základě předběžného sestavení se provádí celková sestavení jeřábu, včetně konečné instalace hlavního paprsku, koncového paprsku, mechanismu zvedání, chůze atd.

Uvedení a testování

Za dynamických podmínek se testuje provozní výkon jeřábu, včetně testování zvedání, chůze, řízení a dalších funkcí. Celková velikost sestaveného mostu je zkontrolována, aby se zajistilo, že všechny rozměry splňují požadavky na návrh.

Postříkání a léčba proti korozi

Odstraňování rzi povrchu: Odstranění rzi na povrchu jeřábu, běžné metody zahrnují pískovcové, moření atd. Spray primerů: Spray anti-korozní primer na ošetřeném povrchu, aby se zabránilo oxidaci a korozi kovů. Sparbareární postřik s vrchním vrchem: Spray Topcoat podle požadavků zákazníka nebo průmyslových standardů, aby jeřáb poskytl jeřáb ochranný a dekorativní efekt. Značení: Po postřiku označte identifikační informace Crane v souladu se specifikacemi, jako je model, jmenovité zatížení atd.

Továrna a instalace

Balení a přeprava

Ochrana balení: Prochněsky zabalte klíčové komponenty jeřábu, abyste zabránili poškození během přepravy. Přepravní uspořádání: Podle velikosti zařízení a podmínek přepravy vyberte vhodnou metodu přepravy pro přepravu jeřábu na web zákazníka.

Přijetí a doručení

Přijetí zákazníka

Přijetí na místě: Zákazník provádí přijetí jeřábu na místě podle požadavků na smlouvy a technické specifikace, aby zkontroloval výkon a kvalitu zařízení.

Problémová opatření: Pokud jsou nalezeny nějaké problémy, musí je výrobce včas napravit, aby se zajistilo, že zařízení plně splňuje požadavky zákazníka. Doručování a používání Operation Training: Výrobce obvykle školí provozovatele zákazníka, aby zajistil, že jeřáb může správně a bezpečně provozovat jeřáb.
