Portálový jeřáb typu Mz s drapákem

Co je portálový jeřáb s drapákem typu Mz?

AnPortálový jeřáb typu Mz Grab Buckotje jednonosníkový portálový jeřáb, klasifikovaný pro lehký až středně těžký provoz (Mz), který je vybavenmotorizovaný drapákmísto standardního háčku.

Klíčovým rozdílem jeuchopit kbelík, což je samo{0}}zavírací, véčkový-nástavec, který umožňuje jeřábusbírat, přepravovat a vysypávat sypké materiálybez ruční pomoci.



Klíčové výhody tohoto systému

Vysoká účinnost pro sypké materiály:Dramaticky rychlejší než ruční práce s lopatami nebo dokonce hákem se samostatným kbelíkem.

Automatická manipulace:Celý cyklus výběru-a{1}}umístění hromadného zboží je integrován do jednoho stroje.

Všestrannost v materiálu:Dokáže zpracovat širokou škálu suchého sypkého zboží, jako je obilí, uhlí, písek, štěrk, hnojivo, dřevěné štěpky a kovový šrot.

Snížené mzdové náklady:Jeden operátor může řídit celý proces nakládání/vykládání/skladování.

Mobilita portálu:Na rozdíl od pevného korečkového elevátoru nebo dopravníku může pokrýt velkou skladovací plochu (např. skladiště nebo člun).



Omezení a úvahy

Vyšší náklady:Lopata a specializovaný více{0}}motorový kladkostroj jsou výrazně dražší než standardní hákový kladkostroj.

Složitost:Řídicí systém je složitější a vyžaduje synchronizované ovládání funkcí otevírání/zavírání a zvedání/spouštění.

Zvažování pracovního cyklu:Zatímco struktura je "Mz" (střední zatížení), skutečné použití s ​​drapákovou lopatou je často velmi intenzivní. Je důležité zajistit, aby klasifikace Mz byla adekvátní pro plánované cykly za hodinu a zatížení. V praxi je mnoho drapákových jeřábů postaveno na avyšší třída zatížení (Mm nebo Hm)aby vydržely abrazivní a nepřetržitý provoz.

Rozlití a prach:Může vytvářet více prachu a potenciálního rozlití ve srovnání s uzavřenými systémy, jako jsou dopravní pásy.



Shrnutí: Mz Gantry vs. Mz Grab Bucket Gantry

Funkce	Standardní portálový jeřáb Mz	Portálový jeřáb Mz Grab Bucket
Zvedací zařízení	Háček	Lopata s motorovým drapákem
Primární funkce	Zvedat a přemisťovat jednotkové náklady (bedny, stroje)	Kopejte, zvedejte a vysypávejte sypké materiály (obilí, písek)
Zvedací systém	Jeden motor (zvedání/spouštění)	Více motorů (zvedání/spouštění + otevírání/zavření)
Provozní cyklus	Jednoduchý	Složitý, automatizovaný cyklus kopání
Ideální pro	Všeobecná výroba, sklady	Zemědělství, zpracování sypkých materiálů, recyklace



Nosnost 320 tun
Rozpětí (šířka) 3 - 12 metrů (nastavitelné)
Výška zdvihu 3 - 10 metrů
Pracovní třída A3-A5 (lehká až střední zátěž)
Rychlost zdvihu 0.5 - 8 m/min (proměnná)
Typ hlavního nosníku Jednoduchý/dvojitý nosník (box{0}}typ)
Napájení 220V/380V 3-fázové nebo manuální
Režim ovládání Závěsné ovládání/bezdrátové dálkové ovládání
Typ kladkostroje Elektrický řetězový kladkostroj/lanový kladkostroj
Travel Drive Ruční tlačný nebo motorizovaný
Ochrana proti korozi Žárově{0}}pozinkovaná nebo lodní-barva
Odolnost proti větru do Beaufortovy stupnice 6 (pro venkovní použití)
Provozní teplota -20 stupňů až +50 stupňů

Zde je podrobný rozpis komponent portálového jeřábu s drapákem typu Mz, pro přehlednost uspořádaný podle systému.

Porozumění komponentám je klíčové, protože systém drapákových lopatek přidává značnou složitost ve srovnání se standardním hákovým jeřábem.



1. Struktura a struktura portálového jeřábu

Toto je „kostra“ jeřábu, která poskytuje podporu a mobilitu.

Hlavní nosník (jednoduchý):Primární horizontální paprsek, který překlenuje pracovní plochu. Je navržen tak, aby podpíral vozík, kladkostroj a náklad. U drapákového korečkového jeřábu musí zvládnout dynamické síly z drapáku.

Koncové vozíky (nohy):Tuhé vertikální konstrukce na každém konci hlavního nosníku. Jsou v nich uložena kola a hnací mechanismy pro dlouhé cestování.

Dlouhé cesty:Motory, převodovky a kola namontované na koncových podvozcích, které umožňujícelý jeřábpohybovat po jeho ranveji.

Dráhové kolejnice a nosníky:Pevné dráhy instalované na podlaze (nebo zemi), po které jeřáb běží. To zahrnuje kolejnice a nosné nosníky nebo základy.

Nárazníky a koncové dorazy:Fyzické nárazníky na koncích jeřábové dráhy a pojezdu vozíku zabraňují nadměrnému{0}}přejetí a kolizím.

2. Zvedací a uchopovací systém

Toto je základní funkční systém, který jej odlišuje od standardního jeřábu.

Uchopovací kbelík (nástroj):

Véčkové čelisti:Dvě nebo více sklopných polovin, které se přibližují k nabírání materiálu a otevírají se, aby jej uvolnily. Často jsou vyrobeny z vysoce-pevné oceli odolné proti oděru-.

Hlava a kladky:Horní sestava lopaty, která obsahuje kladky (kladky), kolem kterých jsou navlečena lana kladkostroje.

Vedení lana:Zajišťuje, že lana jsou správně vyrovnána s kladkami na vozíku.



Specializovaná zdvihací jednotka:

Držák lanového bubnu a motoru:Jedna sada strojů určená ke zvedání a spouštění celé sestavy drapáku.

Zavřít lanový buben a motor:Samostatná sada strojů určená k otevírání a zavírání čelistí drapákové lopaty.

Lana (kabely):Vysokopevnostní ocelová lana{0}. Existují dvě sady:Držte lanaaZavřete lana. Díky jejich synchronizovanému provozu funguje drapák.

Kladky (kladky):Namontované na vozíku a drapákové hlavě lopaty vedou lana z bubnů kladkostroje do lopaty.

Rám vozíku:

Rám, který nese celou zvedací jednotku a pojíždí podél hlavního nosníku (příčný pojezd).

Pojezdy pro trolejbusy:Motor, převodovka a kola, která posouvají vozík tam a zpět podél nosníku.

Kolečka vozíků:Kola, která jezdí na spodní přírubě hlavního nosníku.





3. Systém napájení a řízení

"Nervový systém", který ovládá jeřáb.

Systém napájení:

Hlavní zdroj napájení:Často aFestonový systémneboKabelový navijákkterý dodává elektřinu z pevného bodu do jedoucího jeřábu.

Rozdělení:Jističe, stykače a transformátory umístěné v hlavním ovládacím panelu na mostě jeřábu.

Ovládací rozhraní:

Závěsná řídicí stanice:Závěsná ovládací skříňka s tlačítky, pomocí kterých obsluha ovládá všechny funkce jeřábu (zvedání/spouštění, otevírání/zavření uchopení, pojezd vozíku, pojezd portálem). Kabel je připevněn k vozíku a umožňuje obsluze chodit s nákladem.

Rádiové dálkové ovládání:Bezdrátový vysílač, který umožňuje obsluze ovládat jeřáb na dálku, poskytuje lepší viditelnost a bezpečnost, zejména při drapákových operacích.

Řídicí kabina:(Méně obvyklé u typu Mz) Kabina obsluhy namontovaná na jeřábu.





4. Bezpečnostní systémy

Kritické komponenty pro ochranu personálu, jeřábu a nákladu.

Koncové spínače:

Horní/dolní koncový spínač zvedáku:Přeruší napájení motoru kladkostroje, aby se zabránilo nadměrnému-zvedání (poškození stroje) nebo přílišnému povolování lana.

Koncové spínače pojezdu vozíku:Zastaví vozík na koncích hlavního nosníku.

Koncové spínače pojezdu portálu:Zastaví celý jeřáb na koncích dráhy.

brzdy:

Držte brzdu:Primární brzda na motoru kladkostroje, která se automaticky aktivuje, když je motor vypnutý, a drží zátěž.

Nouzová brzda:Další mechanická brzda pro bezpečný provoz-.

Cestovní brzdy:Brzdy na vozíku a motory pojezdu portálů zajišťující přesné zastavení.

Doplňková bezpečnostní zařízení:

Indikátor momentu zatížení (LMI):Ačkoli je to u jednodušších jeřábů Mz méně běžné, jedná se o kritické bezpečnostní zařízení, které monitoruje náklad, aby se zabránilo převrácení, zejména při manipulaci s hustými materiály.

Protikolizní systémy:Používá se, když na stejné dráze funguje více jeřábů.

Výstražná zařízení:Světla a alarmy pro upozornění personálu na pohyb jeřábu.

Klíčová interakce: Jak komponenty spolupracují při uchopení

Kouzlo spočívá v koordinaciDržetaBlízkosystémy:

K uchopení materiálu:Kbelík se spustí na hromadu s otevřenými čelistmi. TheZavřete motorAktivuje se, navíjí se lana a přitahuje čelisti, zarývají se do materiálu. ThePodržte motormůže lano mírně vytáhnout, aby se kbelík usadil a naplnil.

Ke zvedání a přepravě:Jakmile je plná, oběPodržte a zavřete motorypracovat unisono na zvednutí kbelíku. Jeřáb a vozík se poté přesunou na místo skládky.

K vysypání materiálu:Jeřáb se vznáší nad cílem. TheZavřete motorse obrátí a uvolní uzavřená lana. Gravitace a hmotnost materiálu nutí čelisti, aby se otevřely a vysypaly náklad. Motor Hold udržuje lopatu zavěšenou.

SKICA



Hlavní technické



Výhody portálového jeřábu s drapákem typu Mz

Hlavní výhody vyplývají z integrovaného designu, který spojuje nákladovou-efektivitu jednoho-nosníkového portálu se specializovanou funkcí drapákové lopaty.

1. Vysoká efektivita při manipulaci se sypkým materiálem

To je jeho jediná největší výhoda. Přeměňuje pracný-náročný a pomalý proces na rychlou-operaci jedné osoby.

Eliminuje manuální práci:Nahrazuje více pracovníků lopatami,-předními nakladači nebo jinými pomalými metodami.

Nepřetržitý cyklus:Integrovaný drapák umožňuje bezproblémový cyklus kopání, zvedání, cestování a vysypávání bez nutnosti připojovat/odpojovat jakékoli vybavení.

2. Efektivita-nákladů

Pro funkčnost, kterou poskytuje, jde o velmi ekonomické řešení.

Nižší počáteční náklady:Thejednoduchý-nosník (typ Mz{1}})design je výrazně levnější na výrobu a nákup než u dvounosníkového -portálového jeřábu podobného rozpětí a kapacity.

Snížené provozní náklady:Jeden operátor může řídit celý proces manipulace s materiálem, což vede k podstatným úsporám práce.

Všestrannost jako výhoda:Jeden stroj může sloužit více účelům (vykládání, hromadění, krmení), čímž se snižuje potřeba několika vyhrazených strojů.

3. Výjimečná všestrannost a mobilita

Široká škála materiálů:Dokáže manipulovat s různými suchými, sypkými materiály jednoduše změnou typu lopaty (např. kámen, písek, obilí, dřevěné štěpky, kovový šrot).

Velká oblast pokrytí:Na rozdíl od pevných dopravníků nebo výtahů se jeřáb pohybuje po své ranveji a pokrývá celou délku a šířku skladovacího prostoru, venkovní hromady nebo člunu.

Přemístitelné:Zatímco dráhy jsou pevné, lze celou konstrukci jeřábu často rozebrat a přesunout na nové místo, pokud zařízení potřebuje změnu, na rozdíl od trvalé konstrukce.

4. Optimalizace prostoru a návrh nízké světlé výšky

Maximalizuje objem úložiště:Jeřáb pracuje nad hlavou a udržuje podlahovou plochu zcela volnou pro skladování, nákladní automobily nebo jiné vybavení. To je ideální pro správu velkých centrálních zásob.

Ideální pro zařízení s nízkou{0}}průjezdností:Kompaktní konstrukce s jedním-nosníkem a nahoře{1}}montovaným vozíkem poskytuje maximální výšku háku, takže je vhodný pro budovy s nižšími stropy.

5. Vylepšená provozní kontrola a bezpečnost

Přesná manipulace:Operátor má přímou kontrolu nad uchopením, zvedáním a umístěním materiálů, což umožňuje přesné řízení zásob a přesné nakládání zásobníků nebo nákladních automobilů.

Snížená kontaminace:Manipuluje s materiály bez neustálého provozu a potenciální kontaminace palivem/olejem z čelních-nakladačů.

Bezpečnější provoz:Operátor ovládá jeřáb z bezpečné vzdálenosti (pomocí závěsného nebo rádiového dálkového ovládání), mimo prach, padající materiály a přímou manipulační plochu.



Aplikace portálového jeřábu s drapákem typu Mz

Tento jeřáb je ideálním řešením všude tam, kde je třeba přemisťovat sypké sypké materiály v rámci definované obdélníkové oblasti. Jeho typické aplikace se nacházejí v průmyslových odvětvích zabývajících se surovinami, zemědělstvím a recyklací.

1. Zemědělství a manipulace s obilím

Obilná sila a výtahy:Pro vykládání kamionů, přemísťování obilí mezi skladovacími zásobníky a nakládání k přepravě.

Rostliny pro krmení zvířat:Manipulace se surovinami, jako je kukuřice, sójové boby a hotové krmné pelety.

2. Stavební materiály a kamenivo

Pískoviště a štěrk:Skladování surovin a jejich nakládání do kamionů pro přepravu na staveniště.

Hotová-míchačka betonu:Manipulace s kamenivem (písek, kámen) a jeho přesun do násypek betonu.

Cementové terminály:Přesun sypkého cementu ze skladu do nakládacích stanic.

3. Recyklace a nakládání s odpady

Šrotoviště:Typická aplikace. Ideální pro sběr a třídění železného a neželezného-šrotu.

Zařízení na obnovu materiálu (MRF):Manipulace a třídění sypkých recyklovatelných materiálů, jako je papír, lepenka a plasty.

Elektrárny na biomasu:Manipulace s dřevní štěpkou, slámou a jinými organickými palivy a jejich přesun do násypky.

4. Přístavy a vnitrozemské terminály

Vykládání člunu:Vykládání sypkých materiálů, jako je uhlí, hnojiva nebo kamenivo z člunů na vnitrozemských vodních cestách.

Provoz malého-portu:Přeprava nákladu mezi doky, skladovacími hromadami a kamiony.

5. Energetika a průmyslové zpracování

Kotle-na uhlí:Přesouvání uhlí ze skladovacích hromad do drtiče nebo napájecího systému kotle.

Slévárny:Manipulace se sypkými materiály, jako je písek (pro lisování), koks a vápenec.

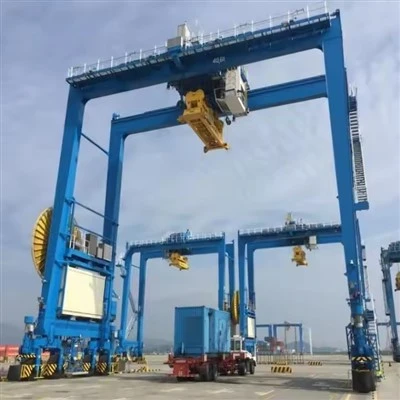

Výrobní proces anRMG (železniční-portálový) jeřábje komplexní výkon těžkého strojírenství, který zahrnuje pečlivé plánování, pokročilou výrobu a přesnou montáž. Obvykle ji provádějí specializovaní výrobci těžkých strojů ve velkých vyhrazených zařízeních.

Zde je podrobný rozpis výrobního procesu, od konceptu až po uvedení do provozu.



Fáze 1: Design & Engineering (The Digital Blueprint)

Toto je nejkritičtější fáze, kdy se jeřáb digitálně rodí před řezáním jakékoli oceli.

Koncepční a detailní design:

Požadavky klienta:Inženýři ve spolupráci s klientem (přístavním terminálem) definují specifikace: nosnost (např. 40–50 tun pod rozmetačem), šířku rozpětí, výšku stohování (1-na-7), rychlost zdvihu a stupeň automatizace.

Strukturální analýza:Pomocí analýzy konečných prvků (FEA) inženýři simulují napětí, deformace a průhyby na celé konstrukci (nosníky, nohy) za různých podmínek zatížení, aby byla zajištěna integrita a bezpečnost.

Mechanický a elektrický design:Pro všechny systémy jsou vytvořeny podrobné návrhy: převodovky kladkostrojů a trolejbusů, vedení ocelových lan, hnací motory a kompletní elektrická schémata pro napájení a ovládání.

Návrh automatizačních a řídicích systémů:

U moderních RMG je to prvořadé. Je vyvíjen a simulován software pro programovatelné logické ovladače (PLC), anti-kolizní systémy, automatické-řízení a polohování kontejnerů.

Nákup dlouhých-hlavních položek:

Zatímco výroba začíná, společnost objednává specializované komponenty s dlouhými dodacími lhůtami, jako jsou:

Zvedací a pojezdové motory

Převodovky

PLC a pohony VVVF (Siemens, ABB atd.)

Specializované třídy oceli

Drátěná lana a kladky



Fáze 2: Výroba a výroba (Fyzická stavba)

Tato fáze přeměňuje surovou ocel a komponenty na hlavní části jeřábu. Děje se to ve velké kryté dílně.

Příprava a řezání oceli:

Velké ocelové plechy a profily (nosníky) jsou dodávány do továrny.

Jsou vyčištěny (otryskány) a poté rozřezány do přesných tvarů pomocí počítačově{0}}řízených metod, jako je napřPlazmové řezáníneboOxy{0}}Řezání paliva.

Pod-výroba sestavy:

Nařezané desky jsou svařeny dohromady a tvoří menší součásti. Například:

Boxové nosníky:Ocelové plechy jsou svařeny do velkých, dutých obdélníkových profilů pro hlavní nosník a nohy.

Koncové vozíky:Jsou vyrobeny složité konstrukce, které obsahují kola a pohony.

Rám vozíku:Je postavena konstrukce, která ponese zdvihací zařízení.

Hlavní montáž a svařování:

Pod{0}}sestavy jsou spojeny do velkých přípravků a přípravků, aby byla zajištěna rozměrová přesnost.

TheHlavní nosníkse montuje po částech (pokud je velmi dlouhý) nebo jako jeden kus.

ThePortálové nohyjsou plně sestavené.

Tato fáze zahrnuje rozsáhlé svařování, které je často prováděno automaticky robotickými svařovacími stroji pro konzistenci a kvalitu. Vysoce kvalifikovaní svářeči provádějí kritické ruční sváry.

Po-ošetření svaru a kontrola kvality:

Uvolnění stresu:Kritické svařované konstrukce, jako je hlavní nosník, se ohřívají ve velké peci, aby se uvolnilo vnitřní pnutí vznikající během svařování, čímž se zabrání deformaci a praskání.

Ne{0}}destruktivní testování (NDT):Každý kritický svar je kontrolován metodami jako napřUltrazvukové testování (UT)neboRentgenové testování (X-paprsky)najít nějaké skryté vady.

Rozměrové kontroly:Celá konstrukce je-skenována laserem, aby bylo zajištěno, že splňuje konstrukční tolerance.

Příprava povrchu a lakování:

Celá ocelová konstrukce je otryskána-pro odstranění rzi a okují, čímž se vytvoří dokonalý povrch pro přilnavost barvy.

Poté je natřen několika vrstvami vysoce{0}}výkonné barvy odolné proti korozi-, často v kontrolovaném prostředí, aby byla zajištěna bezchybná povrchová úprava. To je zásadní pro drsné, slané přístavní prostředí.



Fáze 3: Před-testování při montáži a převzetí ve výrobě (FAT)

Před expedicí je jeřáb částečně smontován ve výrobě, aby se ověřila jeho funkce.

Erekce na továrním dvoře:

Nohy portálu a hlavní nosník jsou sešroubovány nebo svařeny dohromady na zkušební dráze, aby vytvořily kompletní konstrukci portálu.

Vozík, zdvihací zařízení a kabina (pokud existuje).

Elektroinstalace:

Elektrikáři vedou tisíce metrů kabelů, spojujících motory, senzory a ovládací panely.

Tovární akceptační testování (FAT):

Klient navštíví továrnu, aby byl svědkem řady přísných testů:

Žádné-testy zatížení:Všechny pohyby (pojezd jeřábu, pojezd vozíku, zvedání) jsou testovány bez zatížení, aby se zkontroloval hladký chod, rychlost a funkce brzd.

Zátěžové testy:Toto je kritický test. AStatický zátěžový testse provádí se zkušebním závažím (obvykle o 25 % nad jmenovitou nosností) zvednutým a drženým, aby se zkontrolovala celistvost konstrukce. ADynamický zátěžový testse provádí při jmenovité kapacitě pro testování všech funkcí za pracovních podmínek.

Testy bezpečnostního systému:Všechny koncové spínače, nouzové vypínače a alarmy jsou testovány.



Fáze 4: Demontáž, doprava a montáž na místě

Demontáž a logistika:

Po projetí FAT je jeřáb opatrně rozebrán na přepravitelné části. Hlavní nosník je rozřezán na segmenty, nohy jsou odděleny atd.

Tyto masivní komponenty jsou naloženy na specializovaná námořní-těžká{1}}plavidla pro přepravu do přístavu.

Příprava místa:

Zatímco se staví jeřáb, je připraveno místo klienta: těžký betonový základ se nalije a dlouhé paralelní kolejnice se instalují s extrémní přesností.

Montáž místa:

Do přístavu cestuje tým specializovaných montážních inženýrů a operátorů těžkých jeřábů od výrobce.

Pomocí velkých mobilních jeřábů znovu namontují RMG na jeho trvalé kolejnice, přičemž postupují v opačném pořadí procesu demontáže.

Všechny mechanické a elektrické spoje jsou předělané.



Fáze 5: Uvedení do provozu a přejímací testy na místě (SAT)

Závěrečné kontroly a kalibrace:

Celý systém je napájen.

Rozhodující je, že všechny automatizační systémy jsou kalibrovány:laserové polohovací systémy pro rozmetadlo, anti{0}}kolizní senzory a automatické{1}}řízení- jsou přesně vyladěny podle skutečných podmínek na místě.

Testování přijetí stránek (SAT):

Závěrečné kolo testování, často komplexnější než FAT, se provádí s klientem, aby se prokázalo, že jeřáb funguje podle specifikace ve svém reálném prostředí.

Po odhlášení je jeřáb předán klientovi a začíná školení obsluhy.

Pohled na workshop:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (setů) manipulačních a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sad) a míra propojení zařízení dosáhne 95 %. 32 svařovacích linek byly uvedeny do provozu, 50 je plánováno na instalaci a míra automatizace celé produktové řady dosáhla 85 %.
