Konstrukce mostových jeřábů

1. Konstrukce mostového jeřábu je typ zdvihacího zařízení používaného k instalaci, opravě a odstranění nosníků mostových jeřábů. Skládá se z hlavního nosníku, koncových nosníků, příčných kolejnic, pochozích kol, elektrického kladkostroje, elektrického pohonného systému, elektrického řídicího systému atd. Hlavní nosník má skříňovou svařovanou deskovou konstrukci a koncové nosníky jsou skříňové konstrukce tvořené ocelovými deskami, které jsou s hlavním nosníkem spojeny šrouby. Příčné kolejnice jsou I-nosníkové konstrukce, které lze výškově nastavit tak, aby vyhovovaly potřebám různých roztečí kolejí. Pochozí kola jsou vyrobena z oceli 45# a jsou tepelně zpracována, aby se zlepšila jejich tvrdost a odolnost proti opotřebení.

2. Elektrický kladkostroj je klíčovou součástí konstrukce mostového jeřábu, skládající se především z motoru, brzdy, reduktoru, zařízení s válečkovou kladkou, zvedací kladky a dalších součástí. Systém elektrického pohonu zahrnuje systém pohonu elektrického kladkostroje a systém pohonu kráčejícího kola. Systém pohonu elektrického kladkostroje se obvykle skládá z motoru, brzdy a převodovky, zatímco systém pohonu kráčejícího kola se obvykle skládá z motoru, brzdy, převodovky a hnacího kola. Elektrický řídicí systém je zodpovědný hlavně za ovládání provozu elektrického kladkostroje a pochozího mechanismu, včetně funkcí spouštění, zastavování, regulace rychlosti a ovládání směru.

3.Kromě toho má konstrukce mostového jeřábu také bezpečnostní ochranné zařízení, které může účinně zabránit vzniku nehod při používání. Například omezovač přetížení může chránit jeřáb před poškozením v důsledku přetížení; koncový spínač může zajistit, že jeřáb pracuje v bezpečném rozsahu; nárazníková zátka může zabránit tomu, aby jeřáb narazil na kolejnici, když dosáhne konce dráhy.

4. Stručně řečeno, konstrukce mostového jeřábu je komplexní zvedací zařízení složené z více částí a systémů. Jeho konstrukce a výroba musí přísně dodržovat příslušné normy a předpisy, aby byla zajištěna jeho bezpečnost a spolehlivost při používání.

Max. Výška zdvihu: 20 m

Záruka na základní komponenty: 1 rok

Záruka: 1 rok

Hmotnost (KG): 2000 kg

Jmenovitý zdvihový moment:50KN-3000KN

Max. Nosnost: 500 tun

Rozsah:10-80m

Kapacita:{0}}t

MOQ:1 sada

Pracovní povinnost:A3-A4

1.Hlavní světlo

1Hlavní nosník konstrukce mostového jeřábu je základním prvkem, který nese zvedací sílu a přenáší ji na koncové nosníky, které tvoří hlavní nosnou konstrukci jeřábu. Konstrukce a výběr materiálu hlavního nosníku přímo ovlivňují celkový výkon, stabilitu a bezpečnost jeřábu.

2.Hlavní nosník konstrukce mostového jeřábu je běžně vyroben z vysoce kvalitní uhlíkové oceli nebo materiálů z legované oceli. Tyto materiály mají nejen dobré mechanické vlastnosti, ale také vynikající svařovací schopnost a rázovou houževnatost, což zajišťuje, že hlavní nosník vydrží velké síly a krouticí momenty během provozu. Pro speciální aplikace, jako je korozivní prostředí, lze použít nerezovou ocel nebo jiné antikorozní materiály.

3. Celkově je hlavní nosník duší konstrukce mostového jeřábu, nese hmotnost jeřábu a určuje jeho celkový výkon. Dobře navržený a vyrobený hlavní nosník může výrazně zlepšit účinnost a spolehlivost jeřábu a zajistit bezpečnost a stabilitu celého jeřábového systému.

Zvedací systém

1. Zvedací systém konstrukce mostového jeřábu je složité mechanické zařízení složené z více částí, které je odpovědné za zvedání a spouštění těžkých břemen. Je to jedna ze základních součástí jeřábu, která přímo ovlivňuje jeho výkon a bezpečnost.

2. Následuje podrobný úvod do hlavních součástí zvedacího systému mostového jeřábu:

Elektrický kladkostroj

Elektrický kladkostroj je zdrojem energie zvedacího systému, který se skládá hlavně z motoru, brzdy, převodovky, kladky a zvedací kladky. Motor poskytuje energii a pohání kotouč k otáčení přes převodovku, čímž zvedá nebo spouští náklad. Brzda zajišťuje včasné zastavení nákladu v případě nouze nebo při zastavení.

Snopy a lana

Kladky jsou nepostradatelnou součástí zvedacího systému, který se dělí na rolovací kladky a zvedací kladky. Válcové kladky jsou upevněny na nosníku jeřábu, zatímco zvedací kladky jsou připojeny k břemenu. Lano je navinuto kolem těchto kladek a tvoří uzavřenou smyčku pro přenos síly. Materiál a přesnost výroby kladek a lan přímo ovlivňují stabilitu a bezpečnost procesu zvedání.

Hák a svorka

Hák a svorka jsou body přímého spojení mezi zvedacím systémem a nákladem. Hák je vhodný pro zvedání materiálů s 吊 body, jako jsou ocelové plechy a velké stroje; Svěrka je vhodná pro zvedání materiálů bez 吊bodů nebo vyžadujících speciální manipulaci. Oba musí být spolehlivě spojeny s lanem, aby bylo zajištěno bezpečné zvedání břemene.

Zvedací mechanismus

Zvedací mechanismus zahrnuje všechna mechanická zařízení, která tvoří zvedací akci. Kromě elektrického kladkostroje obsahuje také různé hřídele, ložiska a ojnice, které podporují a přenášejí sílu. Konstrukce a přesnost instalace těchto mechanických zařízení zajišťují hladký provoz

zvedacího systému a zabránit abnormálnímu opotřebení nebo selhání.

3. Stručně řečeno, zvedací systém konstrukce mostového jeřábu je složitý mechanický systém složený z více částí, které spolupracují. Každá součást hraje důležitou roli, od výkonu elektrického kladkostroje až po ovládání řídicího systému a ochrany bezpečnostních zařízení. Pouze s rozumnou konstrukcí, precizní výrobou a správným používáním může zvedací systém fungovat efektivně a bezpečně.

3.Koneckočár

1.Koncový vozík konstrukce mostového jeřábu je klíčovou součástí, která spojuje hlavní nosník s kolejnicí nebo nosnou konstrukcí. Zajišťuje plynulý pohyb a stabilní podporu jeřábu a hraje zásadní roli v celém jeřábovém systému.

2. Následuje podrobný úvod do koncového vozíku mostového jeřábu:

Složení struktury

Koncový vozík se obecně skládá z nosníku, pojezdového kola (nebo válečku), ložiska a součástí příslušenství. Nosník je spojen s hlavním nosníkem a přenáší zatížení na pojezdové kolo; pojezdové kolo běží na jeřábové dráze a podporuje pohyb jeřábu; ložisko zajišťuje plynulé otáčení pojezdového kola; součásti příslušenství zahrnují spojovací prvky, maziva atd., které zajišťují normální provoz koncového vozíku.

Funkce

Podpěra a přenosové zatížení: Koncový vozík nese váhu hlavního nosníku a nákladu a přenáší tyto síly na pás přes pojezdové kolo.

Zajistěte hladký pohyb: Pojezdové kolo koncového vozíku se odvaluje po dráze a zajišťuje hladký pohyb jeřábu. Konstrukce pojezdového kola a dráhy také ovlivňuje stabilitu a hlučnost jeřábu.

3. Stručně řečeno, koncový vozík konstrukce mostového jeřábu je kritickou součástí spojující jeřáb s dráhou, hraje roli při podpoře, přenášení, seřizování a bezpečnostní ochraně. Rozumná konstrukce, precizní výroba a správné používání a údržba jsou klíčem k zajištění normálního provozu jeřábu a osobní bezpečnosti.

4. Mechanismus pojezdu jeřábu

1. Pojezdový mechanismus konstrukce mostového jeřábu je klíčovou součástí, která umožňuje jeřábu pohybovat se horizontálně v podélném nebo příčném směru závodu, a tím přepravovat zboží do určených oblastí. Tento mechanismus přímo ovlivňuje provozní efektivitu a bezpečnost jeřábu.

2. Princip práce

Když se jeřáb potřebuje pohnout, řídicí systém vyšle signál do hnacího zařízení a spustí elektromotor. Síla motoru je přenášena do převodovky přes spojku, což snižuje otáčky a zvyšuje točivý moment. Poté převodovka přenese zesílený točivý moment na pojezdové kolo a pohání jeřáb k pohybu po dráze. Chcete-li zastavit nebo zpomalit, řídicí systém aktivuje brzdu pomocí tření ke snížení rychlosti pojezdového kola, dokud se nezastaví.

3.Typy

Pojezdové mechanismy lze rozdělit na ručně tlačené, ruční řetězové, elektrické atd. podle režimu pohonu:

Ruční tlačení: Vhodné pro lehké jeřáby, ručně přemísťované operátory.

Ruční řetěz: Ovládá se ručním řetězem, vhodný pro pohyby malého rozsahu středně těžkých jeřábů.

Elektrický: Používá se pro velké jeřáby, které jsou schopné přesně ovládat rychlost a směr pohybu pomocí řídicího systému.

Stručně řečeno, pojezdový mechanismus mostového jeřábu je složitý mechanický systém zodpovědný za horizontální pohyb jeřábu, který přímo ovlivňuje výkon a bezpečnost jeřábu. Rozumná konstrukce, precizní výroba a správné používání a údržba jsou klíčem k zajištění normálního provozu jeřábu a osobní bezpečnosti.

4. Stručně řečeno, pojezdový mechanismus konstrukce mostového jeřábu je složitý mechanický systém zodpovědný za horizontální pohyb jeřábu, který přímo ovlivňuje výkon a bezpečnost jeřábu. Rozumná konstrukce, precizní výroba a správné používání a údržba jsou klíčem k zajištění normálního provozu jeřábu a osobní bezpečnosti.

5. Mechanismus pojezdu vozíku

1. Mechanismus pojezdu vozíku konstrukce mostového jeřábu je klíčovou součástí, která umožňuje vozíku horizontálně se pohybovat po nosníku, čímž umožňuje jeřábu přepravovat zboží napříč. Tento mechanismus přímo ovlivňuje provozní účinnost a bezpečnost jeřábu v příčném směru.

2. Mechanismus pojezdu vozíku obvykle obsahuje následující součásti:

Pojezdové kolo (nebo válec): Namontované na vozíku, běží podél nosníku.

Pohonné zařízení: Obvykle elektrický motor, poskytuje energii pro pohyb vozíku.

Převodovka: Přenáší výkon motoru na pojezdové kolo a ovládá rychlost a směr pohybu vozíku.

Brzda: Zajišťuje rychlé zastavení vozíku v případě nouze nebo při zastavení.

Spojka: Spojuje hnací zařízení a převodovku a přenáší výkon.

Pracovní princip

Když se jeřáb potřebuje pohybovat příčně, řídicí systém vyšle signál do hnacího zařízení a spustí elektromotor. Síla motoru je přenášena do převodovky přes spojku, což snižuje otáčky a zvyšuje točivý moment. Poté převodovka přenese zesílený točivý moment na pojezdové kolo a pohání vozík tak, aby se pohyboval podél nosníku. Chcete-li zastavit nebo zpomalit, řídicí systém aktivuje brzdu pomocí tření ke snížení rychlosti pojezdového kola, dokud se nezastaví.

3. Stručně řečeno, mechanismus pojezdu vozíku konstrukce mostového jeřábu je složitý mechanický systém zodpovědný za příčný pohyb jeřábu, který přímo ovlivňuje výkon a bezpečnost jeřábu v příčném směru. Rozumná konstrukce, precizní výroba a správné používání a údržba jsou klíčem k zajištění normálního provozu jeřábu a osobní bezpečnosti.

6.Jeřábové kolo

1.Kolo konstrukce mostového jeřábu je klíčovou součástí, patřící ke koncové nosné části jeřábu. Jeho hlavní funkcí je podpírat vlastní hmotnost jeřábu a náklad, přenášet tyto síly na dráhu a zajišťovat stabilní pohyb jeřábu.

2. Kolo mostového jeřábu obvykle obsahuje kola, ložiska, nápravy a montážní desky nebo sedadla. Kolo je upevněno na ose přes ložisko, které je zase upevněno k nosníku jeřábu montážní deskou nebo sedlem. Tato konstrukce zajišťuje volné otáčení kola a přenáší zatížení na pás. Kola jeřábu mohou být vyrobena z různých materiálů, jako je uhlíková ocel, legovaná ocel, nerezová ocel atd. Různé materiály se volí podle pracovního prostředí jeřábu a požadavků na zatížení, aby zajišťují pevnost a odolnost kola. Pro speciální prostředí (jako je vysoká koroze) lze použít nerezovou ocel nebo jiné antikorozní materiály.

3. Stručně řečeno, kolo konstrukce mostového jeřábu je klíčovou součástí, která podporuje pohyb jeřábu a přenáší zatížení, přičemž hraje roli při podpoře, přenášení, seřizování a bezpečnostní ochraně. Rozumná konstrukce, precizní výroba a správné používání a údržba jsou klíčem k zajištění normálního provozu jeřábu a osobní bezpečnosti.

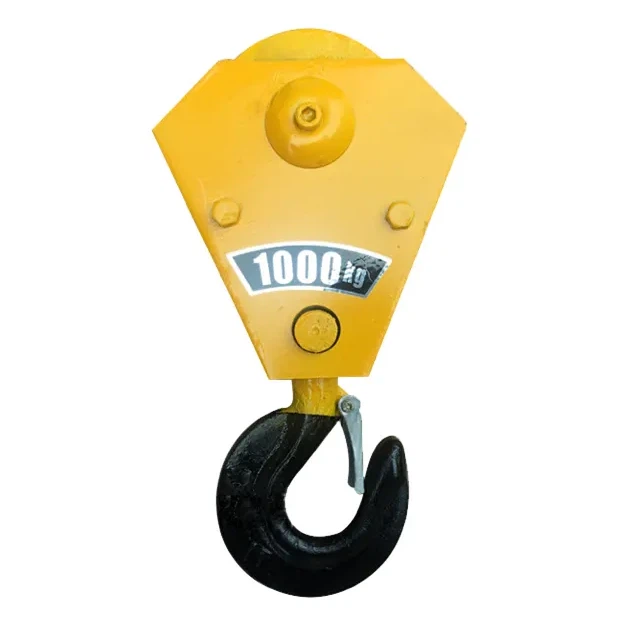

7. Jeřábový hák

1.Hák konstrukce mostového jeřábu je klíčovou součástí, která se používá k přímému připojení k nákladu, zvedání nebo spouštění zboží podle potřeby. Konstrukce, materiály a kvalita výroby háku přímo ovlivňují nosnost jeřábu, provozní bezpečnost a efektivitu.

2. Při použití jeřábového háku operátor ovládá rukojeť pro otevření nebo zavření uzamykacího zařízení, umístění nebo odstranění nákladu. Během zvedání se hák vlivem síly volně otáčí kolem své osy a udržuje tak náklad stabilní. Po dosažení určené polohy obsluha ovládá rukojeť, aby uvolnila zajišťovací zařízení a náklad přesně umístí.

3. Stručně řečeno, hák konstrukce mostového jeřábu je klíčovou součástí, která se přímo dotýká nákladu a hraje roli při připojování, přenášení, podpírání a bezpečnostní ochraně. Rozumná konstrukce, precizní výroba a správné používání a údržba jsou klíčem k zajištění normálního provozu jeřábu a osobní bezpečnosti.

Motor

1.Motor konstrukce mostového jeřábu je zdrojem energie, který pohání pohyb jeřábu a zvedací operace. Přeměňuje elektrickou energii na mechanickou energii, čímž realizuje různé akce jeřábu. Výkon motoru přímo ovlivňuje provozní efektivitu a bezpečnost jeřábu.

2. Mezi motory používané při konstrukci mostových jeřábů patří zejména:

AC indukční motor: Běžně používaný v jeřábech, s jednoduchou konstrukcí, nízkou cenou a snadnou údržbou. Jeho počáteční točivý moment je však malý a výkon regulace rychlosti je špatný.

Stejnosměrný motor: Vyznačuje se dobrým výkonem při regulaci rychlosti a velkým rozběhovým momentem, vhodný pro těžké jeřáby vyžadující vysokou přesnost ovládání. Jeho struktura je však složitá a údržba je obtížná.

Invertorový motor: Využívá technologii frekvenční konverze k dosažení účinné regulace rychlosti, šetří energii a je vhodný pro jeřáby s požadavky na vysokou rychlost a polohování. Jeho počáteční investice je poměrně vysoká, ale dlouhodobým používáním lze ušetřit více energie.

3. Když jeřáb potřebuje pracovat, řídicí systém vyšle signál a spustí motor. Motor přeměňuje elektrickou energii na mechanickou energii a pohání zvedací mechanismus jeřábu, mechanismus pojezdu vozíku a mechanismus pojezdu mostu prostřednictvím převodového systému (jako jsou převodovky, spojky atd.). Pro zastavení nebo zpomalení vyšle řídicí systém odpovídající signál ke snížení výkonu motoru nebo brzdy.

4. Stručně řečeno, motor konstrukce mostového jeřábu je klíčovou součástí, která poskytuje energii pro pohyb jeřábu a zvedací operace. Rozumná konstrukce, precizní výroba a správné používání a údržba jsou klíčem k zajištění normálního provozu jeřábu a osobní bezpečnosti.

Zvukový a světelný alarm a koncový spínač

1. Zvukový a světelný poplašný systém a koncový spínač konstrukce mostového jeřábu jsou klíčová bezpečnostní zařízení, která zajišťují bezpečný a stabilní provoz jeřábu v různých prostředích. Tato zařízení hrají důležitou roli při varování operátorů a okolního personálu a také při ovládání dosahu pohybu jeřábu.

2. Světelný poplachový systém

Zvukový a světelný poplašný systém konstrukce mostového jeřábu obsahuje především signální indikátory, poplašné zvonky a další zařízení, která se používají k varování operátorů a okolního personálu před potenciálními bezpečnostními riziky. Tento systém obvykle obsahuje následující části:

Indikátor signálu: Instaluje se na viditelných místech na jeřábu, jako je most nebo na obou koncích nosníku jeřábu. Vysílá signály prostřednictvím různých barev a frekvencí blikání, které indikují provozní stav jeřábu a varovné informace.

Alarm Bell: Používá se k upozornění personálu v pracovní oblasti jeřábu. Když se jeřáb spustí nebo se přiblíží k nebezpečné oblasti, zazvoní výstražný zvonek, aby připomněl personálu, aby věnoval pozornost.

Výstražné světlo: Vyzařuje silné světlo a slouží jako doplňkové výstražné zařízení pro poplašný zvonek, zvláště účinné v hlučném prostředí nebo v noci.

3. Koncový spínač

Koncový spínač konstrukce mostového jeřábu je snímač polohy používaný k detekci mechanické polohy jeřábu za účelem řízení rozsahu jeho pohybu. Když jeřáb dosáhne předem určené polohy, spustí se koncový spínač a vyšle signál do řídicího systému, aby zastavil nebo obrátil pohyb jeřábu, čímž se zabrání nehodám způsobeným přejezdem. Koncový spínač obsahuje:

Pojezdový limitní spínač: Ovládá horizontální rozsah pohybu jeřábu a zajišťuje, že nepřekročí limity dráhy.

Koncový spínač zvedání: Ovládá vertikální rozsah zvedání jeřábu a zabraňuje tomu, aby se hák zvedl příliš vysoko nebo příliš nízko.

Provozní koncový spínač: Ovládá otáčení a vysouvání/zasouvání specifických mechanismů (jako jsou otočné plošiny, teleskopické nosníky atd.) v bezpečném rozsahu.

Stručně řečeno, zvukový a světelný alarm a koncový spínač konstrukce mostového jeřábu jsou klíčová bezpečnostní zařízení, která zajišťují bezpečný a stabilní provoz jeřábu. Hrají roli ve varování, řízení, ochraně a automatizaci, které jsou nezbytné pro konstrukci a provoz jeřábů. Pravidelná údržba a kontrola těchto zařízení je nutná pro zajištění jejich běžného provozu a včasné výměny poškozených částí, aby se předešlo nehodám.

10.Bezpečnostní zařízení

1. Koncový spínač

Koncový spínač se používá k ovládání pohyblivého rozsahu jeřábu, který zabraňuje jeho provozu mimo jeho konstrukční limity. Zahrnuje koncové spínače pojezdu, koncové spínače zdvihu, koncové spínače provozu atd. Když se kterákoli část jeřábu přiblíží ke své koncové poloze, koncový spínač se spustí a vyšle signál do řídicího systému k zastavení nebo obrácení pohybu jeřábu.

2. Zařízení proti houpání

Během provozu jeřábu, zejména při zvedání břemen, se může břemeno kývat, což představuje hrozbu pro bezpečnost. Zařízení proti houpání může účinně snížit nebo eliminovat kolísání zátěže, zlepšit stabilitu a bezpečnost provozu.

3. Měřič zatížení

Měřič zatížení zobrazuje hmotnost zvedaného nákladu v reálném čase, což operátorovi pomáhá kontrolovat náklad v bezpečných mezích, aby se zabránilo přetížení.

4. Tlačítko nouzového zastavení

Tlačítko nouzového zastavení je ručně ovládaný spínač, který může okamžitě přerušit napájení jeřábu a zastavit všechny operace. Obvykle se nachází na vhodném místě, které může operátor použít v případě nouze.

5. Zvukový a světelný alarm

Zvukový a světelný poplachový systém zahrnuje signální indikátory, poplašné zvonky, výstražná světla atd., které se používají k varování operátorů a okolního personálu před potenciálními bezpečnostními riziky. Když se jeřáb spustí nebo se přiblíží k nebezpečné oblasti, zazvoní výstražný zvonek nebo zabliká výstražná kontrolka, aby připomněla personálu, aby věnoval pozornost.

6. Blokovací zařízení pojezdového mechanismu

Blokovací zařízení pojezdového mechanismu může v případě potřeby zablokovat pojezdová kola jeřábu a zabránit tak neočekávanému pohybu jeřábu v důsledku vnějších sil (např. větru).

7. Zařízení na ochranu proti přetížení

Zařízení na ochranu proti přetížení automaticky zastaví zvedání jeřábu, když náklad překročí nastavenou mez, čímž zabrání poškození komponentů jeřábu v důsledku přetížení.

8. Zařízení na ochranu proti zemnímu úniku

Zařízení ochrany proti zemnímu svodu monitoruje elektrický systém jeřábu v reálném čase a v případě úniku elektrického proudu přeruší napájení, aby chránilo jeřáb a obsluhu před úrazem elektrickým proudem.

11. Režim ovládání

1. Ruční ovládání

Ruční ovládání je nejtradičnější metodou ovládání jeřábu. Operátor ovládá pohyb jeřábu ručním ovládáním mechanických zařízení (jako jsou páky, ruční kola) prostřednictvím mechanických vazeb. Tato metoda je jednoduchá a spolehlivá, ale vyžaduje značné fyzické úsilí od operátora a má omezenou přesnost ovládání.

2. Elektrické ovládání

Elektrické ovládání používá tlačítka, spínače nebo joysticky k odesílání elektrických signálů do motoru jeřábu, které řídí různé akce. Ve srovnání s ručním ovládáním elektrické ovládání výrazně snižuje pracnost obsluhy a zlepšuje přesnost a pohodlí ovládání. V současnosti je to nejpoužívanější způsob ovládání mostových jeřábů.

3. Bezdrátové dálkové ovládání

Bezdrátové dálkové ovládání využívá rádiové vlny k přenosu příkazů z dálkového ovladače do přijímače na jeřábu, čímž ovládá pohyb jeřábu bez fyzického spojení mezi operátorem a jeřábem. Tato metoda zlepšuje provozní flexibilitu a bezpečnost, zvláště vhodná pro nebezpečná prostředí.

4. Automatické ovládání

Automatické řízení využívá různé senzory a počítačový systém k automatickému dokončení nakládky, přepravy, vykládky a dalších operací podle předem nastavených postupů. Tato metoda výrazně zlepšuje provozní efektivitu a bezpečnost, ale vyžaduje vysoké technické náklady a náklady na vybavení.

5. Ovládání joystickem

Ovládání joystickem je poloautomatická metoda ovládání, která využívá k ovládání pohybu jeřábu víceosý joystick. Operátor potřebuje pouze pohybovat joystickem v odpovídajícím směru, aby mohl ovládat složité akce jeřábu, zjednodušit provozní proces a zlepšit přesnost a efektivitu.

6. Ovládání sítě

Síťové řízení využívá moderní komunikační technologie a síťové technologie k dosažení vzdáleného monitorování a ovládání jeřábu. Operátoři mohou ovládat jeřáb ze vzdáleného místa, vhodné pro moderní inteligentní továrny a sklady.

7. Ovládání simulátoru

Řízení simulátoru využívá simulační systém k simulaci provozu jeřábu, což pomáhá operátorům trénovat a seznamovat se s operacemi před skutečným použitím. Tato metoda zvyšuje provozní bezpečnost a efektivitu, ale vyžaduje další simulační software a hardwarovou podporu.

12. Skica

1. Úspora místa

Jednou z nejvýznamnějších výhod mostových jeřábů je jejich prostorově úsporná konstrukce. Jeřáb funguje zavěšením na nosníku nebo kolejnici nainstalované na stropě továrny nebo skladu, což znamená, že nezabírá cennou podlahovou plochu. Ve srovnání s pozemním zdvihacím zařízením, jako jsou vysokozdvižné vozíky, uvolňují mostové jeřáby více podlahové plochy pro jiné použití, čímž se zlepšuje celková prostorová efektivita.

2. Vysoká nosnost

Mostové jeřáby mají obvykle vysokou nosnost a jsou schopny zvednout těžké předměty v rozmezí od několika stovek kilogramů do stovek tun. Díky tomu jsou mimořádně vhodné pro použití v těžkém průmyslu, jako je ocelářství, stavebnictví a stavba lodí.

3. Flexibilní pohyb

Mostové jeřáby se mohou pohybovat po pevné dráze nebo nosníku, což poskytuje flexibilitu při přemisťování břemen v určité oblasti. Dokážou rychle a efektivně přepravovat zboží z jednoho místa na druhé, zejména ve výrobních linkách, kde je třeba přesouvat materiály mezi různými zpracovatelskými stanicemi.

4. Zlepšená pracovní efektivita

Použití mostového jeřábu může výrazně zlepšit efektivitu práce. Po instalaci mohou operátoři ovládat jeřáb, aby rychle a rychle přemístili materiály na požadované místo, čímž se zkrátí ruční manipulace a čekací doby.

5. Snížená pracovní náročnost

S mostovým jeřábem již pracovníci nemusí ručně zvedat těžké předměty, což snižuje fyzickou námahu a související rizika zranění. To nejen chrání zdraví pracovníků, ale také snižuje potenciální bezpečnostní incidenty.

6. Nízké náklady na údržbu

Ve srovnání s jinými zdvihacími zařízeními mají mostové jeřáby relativně jednoduché konstrukce a nízké náklady na údržbu. Pravidelné kontroly a včasná výměna opotřebovaných dílů může zajistit dlouhodobě stabilní provoz jeřábu.

7. Vysoká bezpečnost

Mostové jeřáby jsou standardně vybaveny různými bezpečnostními zařízeními, jako je ochrana proti přetížení, koncové spínače atd. Tato zařízení zajišťují provozní bezpečnost, zabraňují nehodám v důsledku přetížení nebo pohybu mimo rozsah.

1. Průmyslová výroba

V prostředí průmyslové výroby, zejména v těžkém průmyslu, jako je ocel, strojní zařízení a stavba lodí, se mostové jeřáby používají pro manipulaci s velkými nebo těžkými materiály. Hrají zásadní roli ve výrobních procesech, jako je přeprava polotovarů mezi zpracovatelskými stanicemi.

2. Skladová logistika

Ve skladech a distribučních centrech se mostové jeřáby běžně používají pro nakládání, vykládání, stohování a přepravu zboží. Zlepšují provozní efektivitu rychlým přesunem zboží v rámci skladu na určená místa.

3. Staveniště

Na staveništích, zejména na těch s vysokými konstrukčními požadavky, jako jsou mosty a vysoké budovy, jsou mostové jeřáby nezbytné pro zvedání těžkých materiálů, jako jsou ocelové tyče, beton a prefabrikované součásti.

4. Železniční nádraží

V kolejištích se mostové jeřáby používají k nakládce a vykládce zboží z vlaků a také k třídění zboží na železničních nástupištích.

5. Porty a doky

V přístavech a docích se často používají velké mostové jeřáby pro nakládání a vykládání kontejnerů a hromadných nákladů. Tyto jeřáby výrazně zvyšují efektivitu provozu přístavu.

6. Elektrárny

V tepelných elektrárnách, uhelných dvorech a skládkách popela se pro zvedání, přepravu a distribuci materiálů používají mostové jeřáby.

7. Montážní linky

V továrních montážních linkách, zejména při výrobě automobilů a letadel, se mostové jeřáby používají pro přesné polohování a instalaci velkých součástí.

8. Údržbářské práce

Mostové jeřáby lze také použít pro údržbářské práce v různých průmyslových odvětvích, jako je zvedání motorů, převodovek a dalších velkých součástí z jejich instalovaných pozic za účelem údržby nebo výměny.

9. Těžební průmysl

V těžebním průmyslu se mostové jeřáby používají pro nakládání a vykládání těžebních zařízení a přepravu nerostů.

• 1. Design a inženýrství

  Detailní inženýrství: Vypracujte podrobné technické výkresy a specifikace, včetně hlavního nosníku, kladkostroje, vozíku, koncových vozíků a dalších součástí.

  Simulace a modelování: Pomocí počítačově podporovaného návrhu (CAD) a simulačních nástrojů modelujte výkon jeřábu a optimalizujte jeho návrh.



• 2. Výběr materiálu

  Specifikace materiálu: Vyberte vysoce kvalitní materiály, které splňují požadavky na pevnost, trvanlivost a tepelnou odolnost. Mezi běžné materiály patří vysokopevnostní ocel, slitiny a speciální povlaky.

  Nákup: Zdrojové materiály od schválených dodavatelů, zajišťující, že splňují nezbytné normy kvality a certifikace.



• 3. Výroba komponentů

  Řezání a tvarování: Řezejte a tvarujte suroviny na požadované součásti, jako jsou nosníky, sloupy a konzoly. To může zahrnovat procesy, jako je řezání plazmou, řezání laserem a obrábění. Svařování a montáž: Svařte součásti dohromady a vytvořte konstrukční prvky jeřábu. To zahrnuje svařování hlavního nosníku, koncových vozíků a dalších nosných dílů.



• 4. Montáž

  Podsestava: Sestavte jednotlivé součásti, jako je zvedací systém, vozík a koncové vozíky, do podsestav. To zahrnuje smontování dílů dohromady a zajištění správného vyrovnání. Hlavní sestava: Spojením dílčích sestav zkonstruujte kompletní konstrukci jeřábu. To zahrnuje montáž kladkostroje a vozíku na hlavní nosník, připevnění koncových vozíků a instalaci řídicích systémů.



• 5. Integrace systémů

  Elektrické systémy: Instalujte elektrické komponenty, včetně motorů, ovládacích panelů, kabeláže a senzorů. Ujistěte se, že elektrické systémy jeřábu jsou správně integrovány a testovány.

  Řídicí systémy: Implementujte a konfigurujte řídicí systémy, jako jsou programovatelné logické automaty (PLC), dálková ovládání a bezpečnostní zařízení. Ověřte, že řídicí systémy fungují správně a jsou zkalibrované.



• 6. Testování a zajišťování kvality

  Předprovozní testování: Proveďte předprovozní testy pro kontrolu funkčnosti jeřábu, včetně zátěžových testů, provozních testů zvedacích a pojezdových mechanismů a kontrol řídicího systému.

  Testování bezpečnosti: Ověřte, zda bezpečnostní prvky, jako jsou koncové spínače, alarmy a nouzové vypínače, fungují správně a splňují bezpečnostní normy.

  Kontrola: Proveďte podrobnou kontrolu konstrukce a komponentů jeřábu, abyste zajistili shodu s konstrukčními specifikacemi a normami kvality.



• 7. Konečné seřízení a kalibrace

  Jemné ladění: Proveďte všechna potřebná nastavení pro optimalizaci výkonu jeřábu a zajištění hladkého provozu. To může zahrnovat kalibraci senzorů, nastavení ovládacích prvků a jemné doladění zvedacího systému.

  Dokumentace: Připravte a zkontrolujte dokumentaci, včetně provozních příruček, příruček údržby a bezpečnostních pokynů.



• 8. Dodávka a instalace

  Doprava: Zajistěte přepravu jeřábu na místo instalace a zajistěte, aby se s ním manipulovalo a přepravoval bezpečně, aby nedošlo k poškození.

  Instalace: Dohlédněte na instalaci jeřábu u zákazníka, včetně montáže, vyrovnání a připojení ke zdrojům energie a řídicím systémům.

  Školení: Zajistěte školení pro obsluhu a personál údržby, abyste se ujistili, že jsou obeznámeni s provozem jeřábu a bezpečnostními postupy.



• 9. Uvedení do provozu a předání

  Uvedení do provozu: Proveďte závěrečné testy uvedení do provozu, abyste ověřili, že jeřáb funguje správně v reálných podmínkách a splňuje výkonové specifikace.

  Předání: Oficiálně předejte jeřáb zákazníkovi, dodejte veškerou potřebnou dokumentaci, včetně certifikátů o shodě, informací o záruce a plánů údržby.

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (setů) manipulačních a svařovacích robotů. Po dokončení plánu bude více než 500 sad (setů) a míra propojení zařízení dosáhne 95 %. Bylo uvedeno do provozu 32 svařovacích linek, plánuje se instalace 50 a dosáhla automatizace celé produktové řady.
