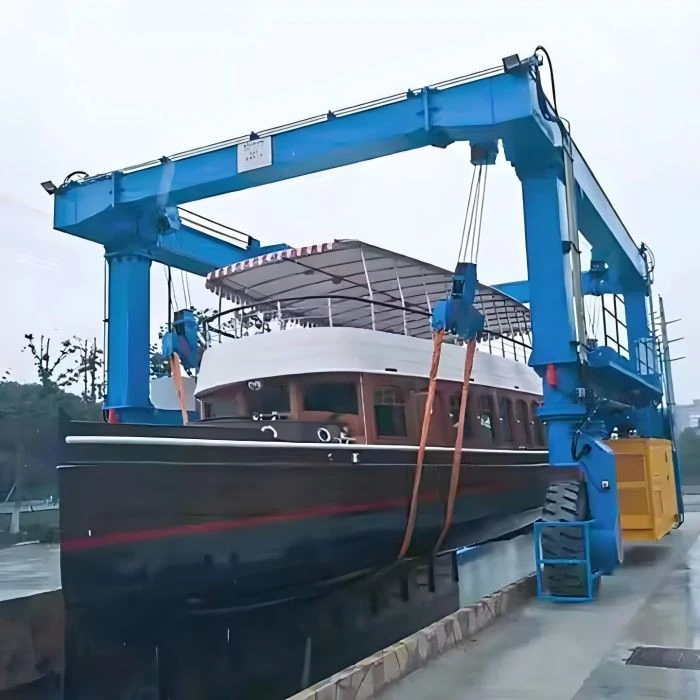

Mobilní portálový jeřáb 300t pro zvedání lodí

Portálový jeřáb pro zvedání lodí o nosnosti 300{1}} je vysoce výkonný zvedací systém určený pro manipulaci, přepravu a údržbu velkých člunů, jachet a námořních plavidel. Níže je uveden podrobný popis jeho klíčových funkcí a specifikací:

1. Klíčové vlastnosti:
Vysoká nosnost: Navrženo pro zvedání a přemisťování lodí o hmotnosti až 300 metrických tun.

Mobilní design: Vybaven koly nebo pásy pro snadné přemístění v loděnicích, přístavech nebo suchých docích.

Nastavitelné rozpětí a výška: Portálové nosníky lze často upravit tak, aby vyhovovaly různým velikostem lodí.

Robustní konstrukce: Vyrobeno z-kvalitní oceli pro odolnost a stabilitu.

Hydraulický/elektrický provoz: Poháněn hydraulickými systémy nebo elektromotory pro hladké zvedání a pohyb.

Bezpečnostní systémy: Zahrnuje ochranu proti přetížení, nouzové brzdy a mechanismy proti kývání-.

Srovnání: Boat Lifting Gantry vs. Travelift

Výběr správného lodního portálového jeřábu

Nosnost 600 tun
Rozpětí (šířka) 3 - 12 metrů (nastavitelné)
Výška zdvihu 3 - 10 metrů
Pracovní třída A3-A5 (lehká až střední zátěž)
Rychlost zdvihu 0.5 - 8 m/min (proměnná)
Typ hlavního nosníku Jednoduchý/dvojitý nosník (box{0}}typ)
Napájení 220V/380V 3-fázové nebo manuální
Režim ovládání Závěsné ovládání/bezdrátové dálkové ovládání
Typ kladkostroje Elektrický řetězový kladkostroj/lanový kladkostroj
Travel Drive Ruční tlačný nebo motorizovaný
Ochrana proti korozi Žárově{0}}pozinkovaná nebo lodní-barva
Odolnost proti větru do Beaufortovy stupnice 6 (pro venkovní použití)
Provozní teplota -20 stupňů až +50 stupňů

Mobilní portálový jeřáb pro zvedání lodí o nosnosti 300{1}} je vysoce výkonný zvedací systém určený pro loděnice, námořní stavby a údržbu lodí. Mezi jeho klíčové komponenty patří:

1. Konstrukční prvky
Portálový rám: Hlavní ocelová konstrukce sestávající ze svislých nohou a vodorovného nosníku (nosník mostu).

Nohy/sloupky: Podporují jeřáb a mohou být pevné nebo výškově nastavitelné.

Příčný nosník/nosník: Vodorovný horní nosník, který překlenuje pracovní plochu a podpírá kladkostroj.

Koncové vozíky: Konstrukce na kolečkách na spodní části nohou pro mobilitu.

2. Zvedací mechanismus
Zvedací jednotka: Elektrický nebo hydraulický naviják s vysokokapacitním-hákem (hodnota 300 t).

Ocelová lana a kladky: Těžká-ocelová lana a kladky pro manipulaci s nákladem.

Rozpěrná tyč / zvedací nosník: Při zvedání velkých lodí rovnoměrně rozkládá váhu.


3. Systém mobility
Kola/pásy: Gumová-kola nebo kolejnice{1}}namontované na kolejích pro pohyb.

Hnací motory: Elektrické nebo hydraulické motory pro pohon.

Systém řízení: Manuální nebo dálkově{0} řízené ovládání směru.


4. Systém napájení a řízení
Napájení: elektrické (naviják nebo baterie) nebo diesel-hydraulické.

Ovládací panel: Závěsné, kabinové nebo bezdrátové dálkové ovládání.

Senzory a koncové spínače: Ochrana proti přetížení, omezovače výšky a protikolizní systémy.

5. Bezpečnostní prvky
Brzdy: Mechanické nebo hydraulické brzdové systémy.

Stabilizátory/podpěry: Výsuvné podpěry pro stabilitu při zvedání.

Anemometr (pro venkovní použití): Monitorování rychlosti větru.

6. Volitelné příslušenství
Synchronizační systém (pro dvojité-zdvihací jeřáby).

Vážicí systém: Integrované měření zatížení.

Ochrana proti povětrnostním vlivům: Nátěry odolné proti korozi-pro mořské prostředí.

Tento jeřáb se obvykle používá pro suché-dokování, opravy lodí a spouštění plavidel.

SKICA

Hlavní technické

Mobilní portálový jeřáb pro zvedání lodí o nosnosti 300 tun nabízí několik výhod, díky nimž je preferovanou volbou pro námořní aplikace, stavby lodí a těžké zdvihací aplikace. Zde jsou hlavní výhody:

1. Vysoká nosnost
Je schopen zvednout až 300 tun, takže je ideální pro velké lodě, jachty, lodní sekce a těžké průmyslové náklady.

Vhodné pro loděnice, suché doky a zařízení pro opravy lodí.

2. Mobilita a flexibilita
Konstrukce namontovaná na kole- umožňuje snadný pohyb po kolejnicích nebo rovném povrchu, což umožňuje přemístění bez demontáže.

Ideální pro zařízení vyžadující časté přemisťování těžkých nákladů.

3. Prostorová efektivita
Nevyžaduje pevný základ jako mostové jeřáby, což šetří místo v loděnicích a dílnách.

Nastavitelné rozpětí a výška pro různé velikosti lodí.

4. Všestrannost v aplikacích
Používá se pro spouštění lodí, opravy, údržbu a přepravu.

Dokáže manipulovat s různými typy plavidel, včetně jachet, rybářských člunů a malých lodí.

5. Nákladově-efektivní řešení
Nižší náklady na instalaci ve srovnání s pevnými jeřáby (není potřeba trvalých nosných konstrukcí).

Snižuje závislost na více jeřábech a optimalizuje pracovní tok.

6. Přizpůsobitelný design
Nastavitelné rozpětí, výška zdvihu a délka dráhy, aby vyhovovaly specifickým provozním potřebám.

Lze vybavit synchronními zvedacími systémy pro vyvážené rozložení nákladu.

7. Vylepšené bezpečnostní funkce
Vybaveno protikolizními{0}systémy, ochranou proti přetížení a nouzovými brzdami.

Pevná ocelová konstrukce zajišťuje stabilitu při těžkých zvedání.

8. Snížení prostojů
Umožňuje rychlou a efektivní manipulaci s lodí a minimalizuje zpoždění při stavbě nebo opravách lodí.

Rychlejší než tradiční metody zvedání, jako jsou smyčky nebo plovoucí jeřáby.

9. Možnost šetrná k životnímu prostředí
K dispozici jsou elektrické nebo hybridní pohony, které snižují emise v citlivých mořských prostředích.

10. Snadná montáž a přemístění
Modulární konstrukce umožňuje v případě potřeby rychlou instalaci a demontáž.

Podle potřeby lze přemístit do různých pracovních oblastí.

Ideální aplikace:
Loděnice a suché doky – Spouštění a vytahování lodí.

Námořní opravárenská zařízení – Zvedací plavidla pro údržbu.

Výrobci lodí – Přeprava trupů a velkých součástí.

Přístavy a přístavy – Manipulace s těžkým nákladem nebo poškozenými plavidly.

Závěr:
300tunový mobilní portálový jeřáb poskytuje vysokou nosnost, mobilitu a nákladovou efektivitu, díky čemuž je vynikající volbou pro námořní a těžké průmyslové zvedací operace. Jeho flexibilita a bezpečnostní prvky zajišťují hladkou a efektivní manipulaci s velkými čluny a lodními komponenty.

Mobilní portálový jeřáb pro zvedání lodí o nosnosti 300{1}} je vysoce výkonný zvedací systém určený pro manipulaci s velkými plavidly, jako jsou lodě, jachty a čluny, v loděnicích, suchých docích, přístavech a opravárenských zařízeních. Zde jsou jeho klíčové aplikace a funkce:

Aplikace:
Stavba a opravy lodí:

Zvedání a polohování velkých lodních sekcí, trupů a komponentů během stavby.

Stěhování lodí do a ze suchých doků za účelem údržby a oprav.

Provoz přístavu a loděnice:

Spouštění a vyprošťování jachet, rybářských člunů a komerčních plavidel.

Přeprava lodí mezi skladováním, opravou a vodou.

Provoz v přístavech a na moři:

Nakládání/vykládání těžkého námořního vybavení a prefabrikovaných konstrukcí.

Pomoc při instalaci modulů pobřežních plošin.

Manipulace s člunem a plovoucí konstrukcí:

Zvedání a přemisťování člunů, plovoucích doků a pontonů.

Nouzové záchranné operace:

Obnova potopených nebo poškozených plavidel z vodních ploch.

Výrobní proces 300tunového mobilního portálového jeřábu pro zvedání lodí zahrnuje několik klíčových fází, od návrhu a nákupu materiálu až po výrobu, montáž, testování a konečnou dodávku. Níže je podrobný rozpis typického výrobního procesu:

1. Design & Engineering
Analýza požadavků: Určete nosnost (300 t), rozpětí, výšku, potřeby mobility (-namontované na kolejnici nebo pryž{2}}) a podmínky prostředí.

Konstrukční návrh: CAD modelování (AutoCAD, SolidWorks) pro portálový rám, nosníky, nohy a zvedací mechanismus.

Mechanické a elektrické systémy: Návrh kladkostrojů, vozíků, motorů, brzd a řídicích systémů (drátové/bezdrátové dálkové ovládání).

Simulace zatížení: Analýza konečných prvků (FEA) pro ověření integrity konstrukce při dynamickém zatížení.

Shoda s předpisy: Zajistěte dodržování norem jako ISO, DIN, FEM nebo ASME.

2. Nákup materiálu
Ocelové desky a nosníky: Ušlechtilá-ocel (Q345B, ASTM A572) pro hlavní nosníky a nohy.

Strojní součásti: Motory, převodovky, ocelová lana, háky a kola.

Elektrické komponenty: PLC, senzory, frekvenční měniče a kabeláž.

3. Výroba klíčových komponent
A. Výroba rámu portálu
Nohy a příčné nosníky: Řezejte, svařujte a obrábějte ocelové plechy na skříňové sekce nebo příhradové konstrukce.

Hlavní nosníky: Vyrobte svařované skříňové nebo příhradové nosníky s přesností, aby nedošlo k průhybu.

Testování svařování a NDT: Testování ultrazvukem/X{0}}zářením k zajištění kvality svaru.

B. Montáž zvedacího mechanismu
Kladkostroj a vozík: Sestavte elektrické nebo hydraulické kladkostroje (provedení s dvojitým-nosníkem pro nosnost 300 t).

Kladky a drátěná lana: Nainstalujte a napněte vysokopevnostní ocelová lana-.

Koncové vozíky: Vyrobte sestavy kol pro mobilitu (na základě kolejnic nebo{0}}pneumatik).

4. Povrchová úprava a lakování
Pískování: Odstraňte rez a připravte povrchy.

Základní nátěr a nátěr: Aplikujte antikorozní{0}nátěry (epoxidové + polyuretanové) pro zajištění trvanlivosti.

5. Montáž a integrace
Montáž portálové konstrukce: Přišroubujte nebo přivařte nohy a nosníky- na místě nebo v továrně.

Mechanická instalace: Namontujte kladkostroje, vozíky a pohonné systémy.

Elektrické zapojení: Připojte ovládací panely, koncové spínače a bezpečnostní zařízení.

6. Testování a uvedení do provozu
Testování zátěže:

Statický test: 125 % jmenovitého zatížení (375 t) pro kontrolu deformace.

Dynamický test: 110% zatížení (330 t) s pohyby pro ověření stability.

Funkční testy: Ověřte hladký provoz zvedání, posouvání a brzdění.

Bezpečnostní kontroly: Systémy nouzového zastavení, ochrana proti přetížení a -kolizní systémy.

7. Dodávka a instalace
Doprava: V případě potřeby pro logistiku rozeberte.

Montáž na -místě: Znovu-postavte jeřáb v loděnici nebo loděnici.

Školení obsluhy: Předání s bezpečnostními a provozními směrnicemi.

Pohled na workshop:

Společnost nainstalovala platformu pro správu inteligentních zařízení a nainstalovala 310 sad (setů) manipulačních a svařovacích robotů. Po dokončení plánu bude více než 500 sad (sad) a míra propojení zařízení dosáhne 95 %. 32 svařovacích linek byly uvedeny do provozu, 50 je plánováno na instalaci a míra automatizace celé produktové řady dosáhla 85 %.
